制冰脱冰,芯中有数——基于中微爱芯AiP8S3408的制冰机解决方案

06/01 16:01
104
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

AiP8S3408(中文)_A5.pdf

共1个文件

应用背景 Application Background

制冰机是一种高效制冷设备,通过压缩制冷系统将水快速冻结,制成不同规格的冰块,广泛应用于家庭、餐饮、商超、奶茶店等多种场景。相比传统手动制冰,制冰机不仅高效快捷,大幅节省制冰时间,更支持冰块厚度调节、自动脱冰、缺水保护等智能化功能。同时,采用食品级内胆与可拆卸部件设计,清洁便捷,符合食品卫生标准,为用户带来安全、便捷、高效的使用体验。

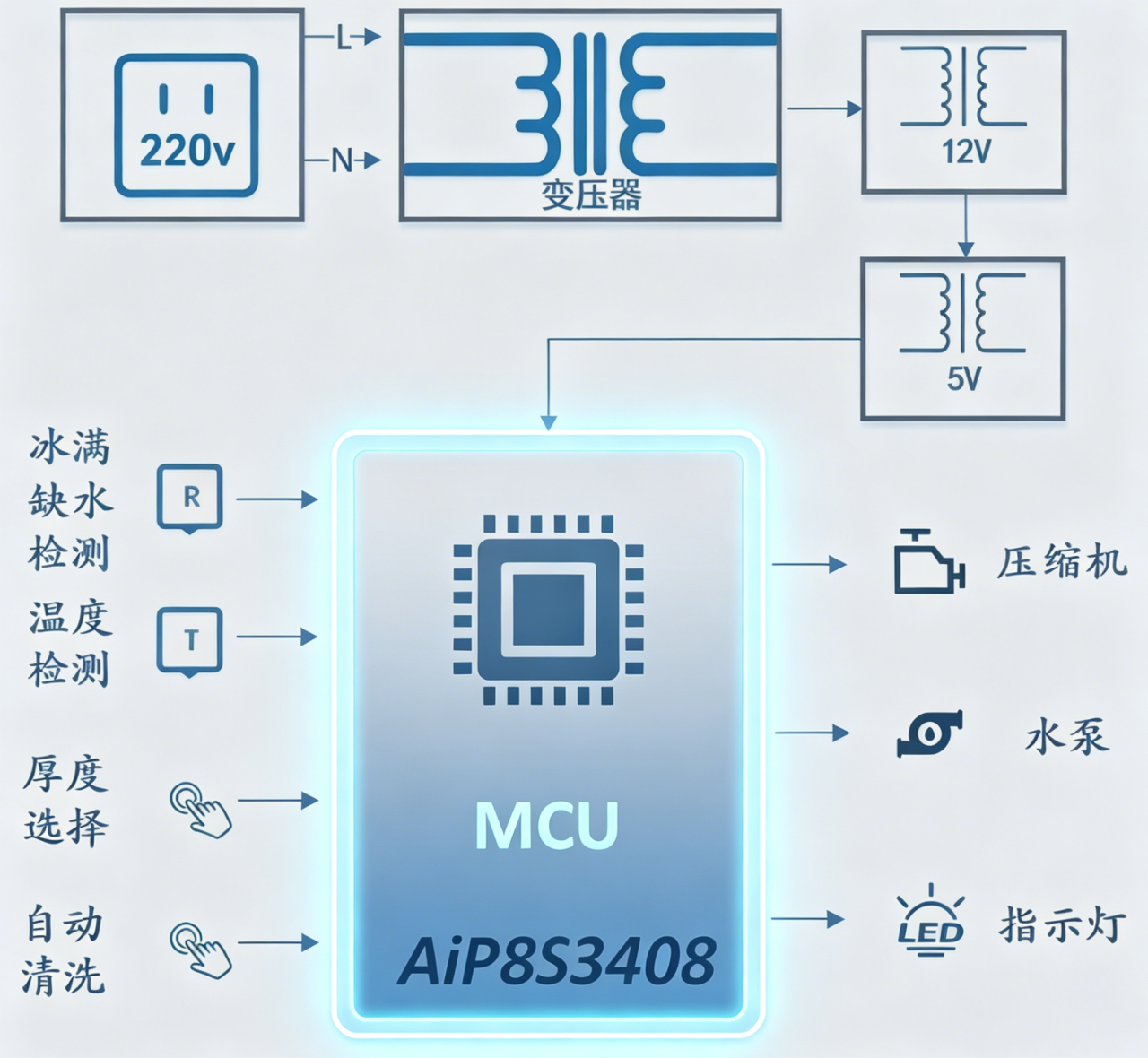

整体解决方案 Overall solution

中微爱芯制冰机方案采用AiP8S3408作为主控芯片,集成高精度制冷控制与智能传感技术,配合食品级内胆材料,实现智能制冰、自动脱冰、恒温保鲜、定时启停、缺水报警等功能。AiP8S3408是一款触控型8051内核MCU,内置256B XRAM、256B IRAM、8KB FLASH与128B EEPROM,满足制冰流程控制与参数掉电保存需求;13通道12bit ADC精准采集温度与水位信号;6路12bit PWM灵活驱动负载,实现制冷、脱冰、循环全流程自动化控制,适配制冰机的复杂工作场景,保障制冰效率与冰块品质。

方案特色 Program Features

  • 工作参数:支持220VAC/50Hz供电,功率100W,日制冰量达15kg
  • 控制与显示:按键控制搭配LED指示灯显示,操作直观简单
  • 全自动智能制冰:控温精准,制冰成型规整高效,全流程无需人工干预
  • 高效制冰:6~8分钟快速出冰,脱冰利落无粘连,出冰流畅无阻,保障连续制冰效率
  • 大小冰可调,场景百搭:大冰、小冰随心切换,不同厚薄满足不同使用需求
  • 双重智能防护:

    -缺水检测报警:水位不足时及时预警提示,保护压缩机

    -冰满停机保护:冰盒储满自动停止制冰,智能启停无需人工看管,有效规避设备空转与过载运行

方案实物/PCB Scheme physical object / PCB

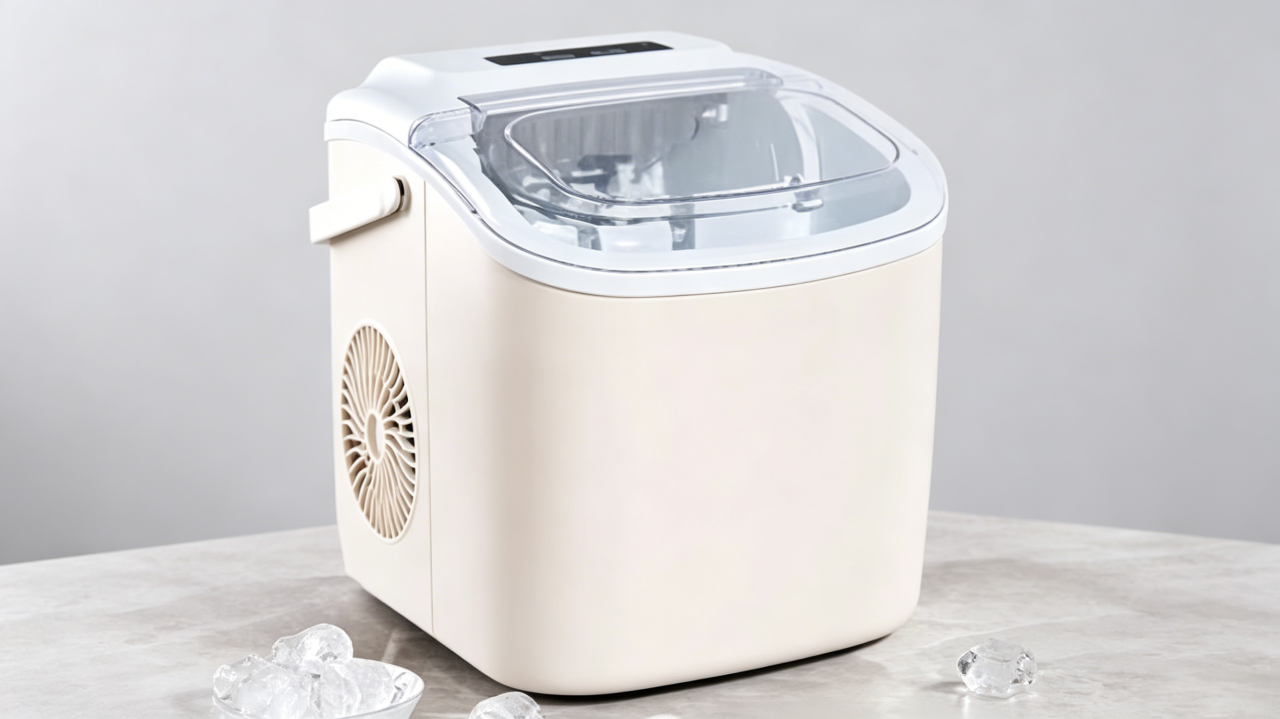

制冰机实物图

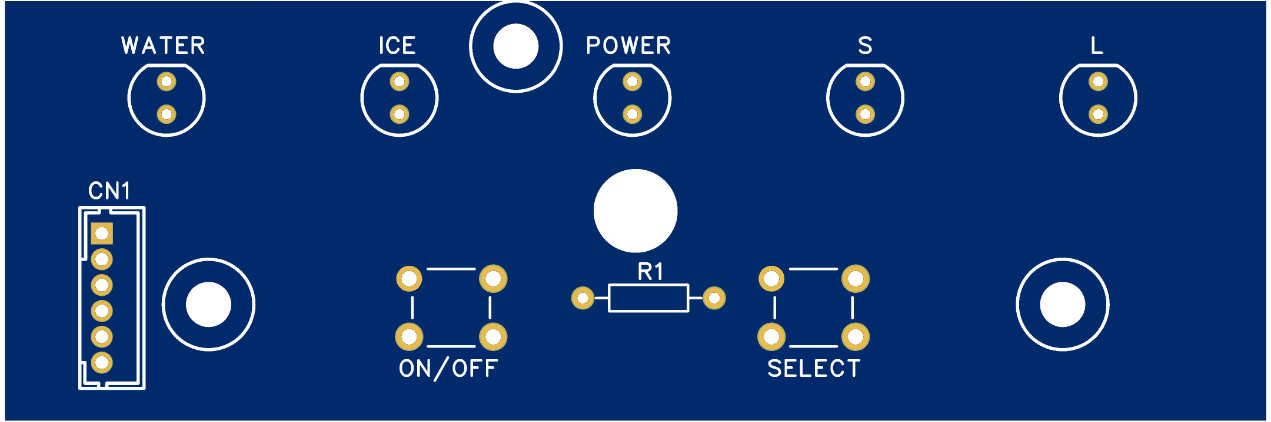

制冰机显示板PCB

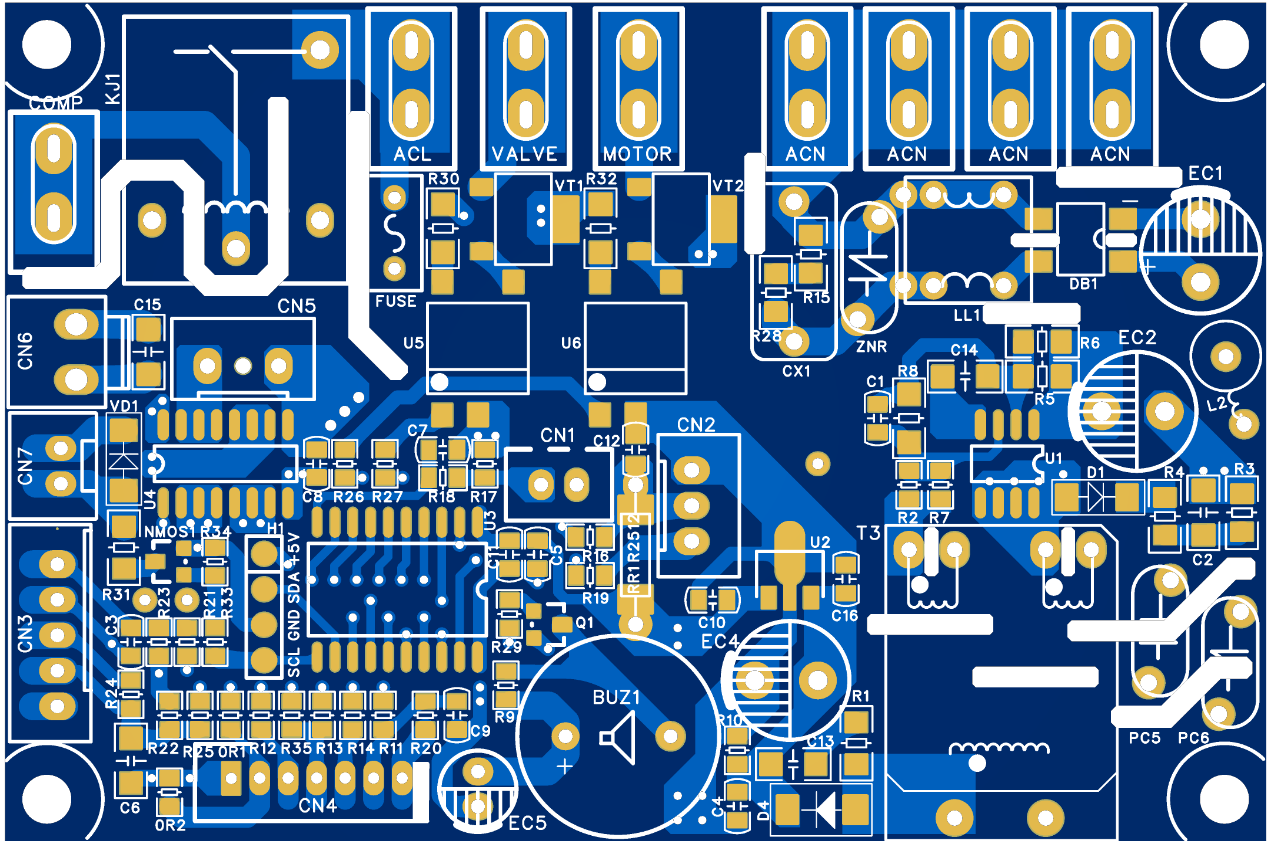

制冰机电源板PCB

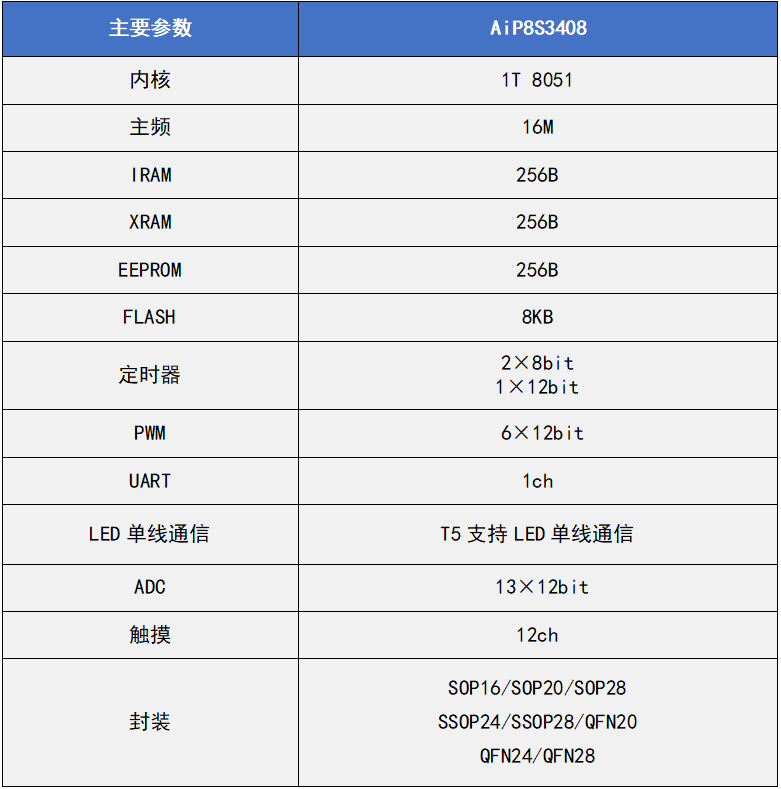

芯片资源 Chip resources

可用于制冰机开发的高性价比MCU:

结语 Conclusion

该款制冰机制冰速度快、冰块成型均匀,能耗低、使用寿命长,定时精准、操作便捷。采用模块化设计,便于版本升级和功能更新,可根据不同场景需求灵活调整参数。如需了解更多产品资讯,请联系我司授权代理商或销售工程师。
