YL1650兼容TM1650 AIP650 LED驱动控制专用电路

7小时前作者：eefocus_3830910

158

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

783.21 KB

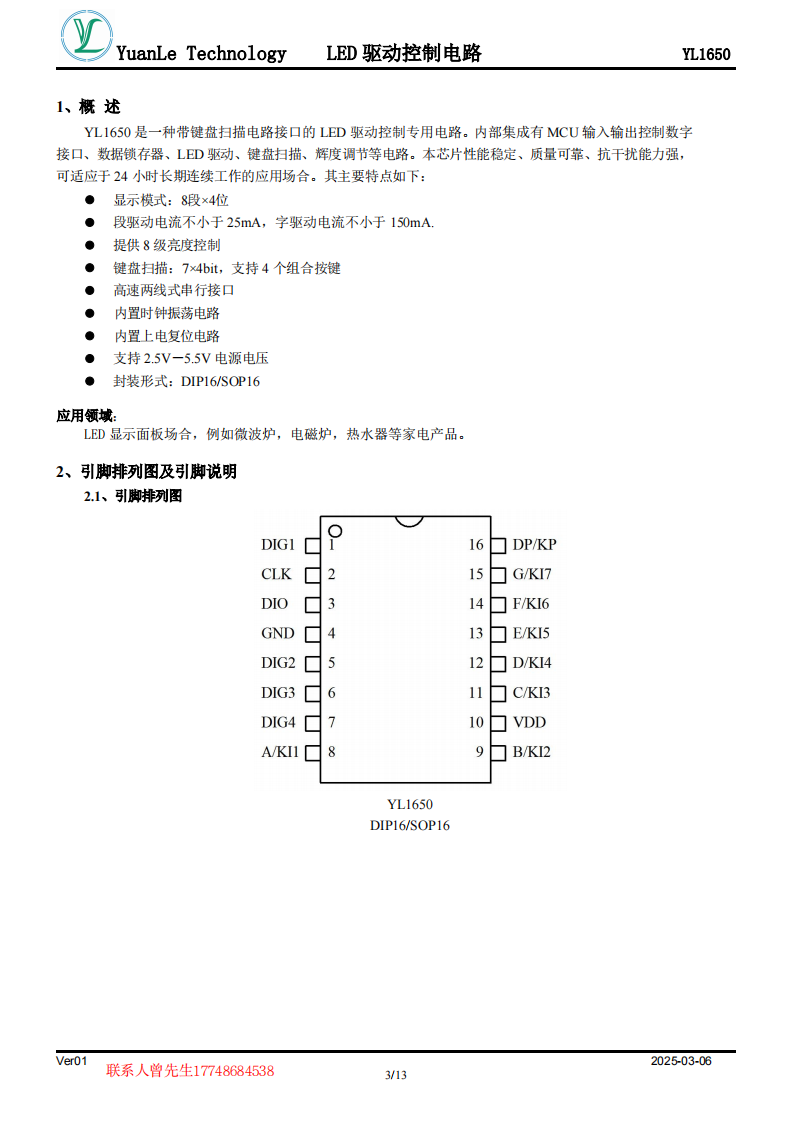

YL1650 是一种带键盘扫描电路接口的LED 驱动控制专用电路。内部集成有MCU 输入输出控制数字接口、数据锁存器、LED 驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于24 小时长期连续工作的应用场合。其主要特点如下：

 显示模式：8段×4位

 段驱动电流不小于25mA，字驱动电流不小于150mA.

 提供8 级亮度控制

 键盘扫描：7×4bit，支持4 个组合按键

 高速两线式串行接口

 内置时钟振荡电路

 内置上电复位电路

 支持2.5V－5 .5V 电源电压

 封装形式：DIP16/SOP16

应用领域：

LED 显示面板场合，例如微波炉，电磁炉，热水器等家电产品。
