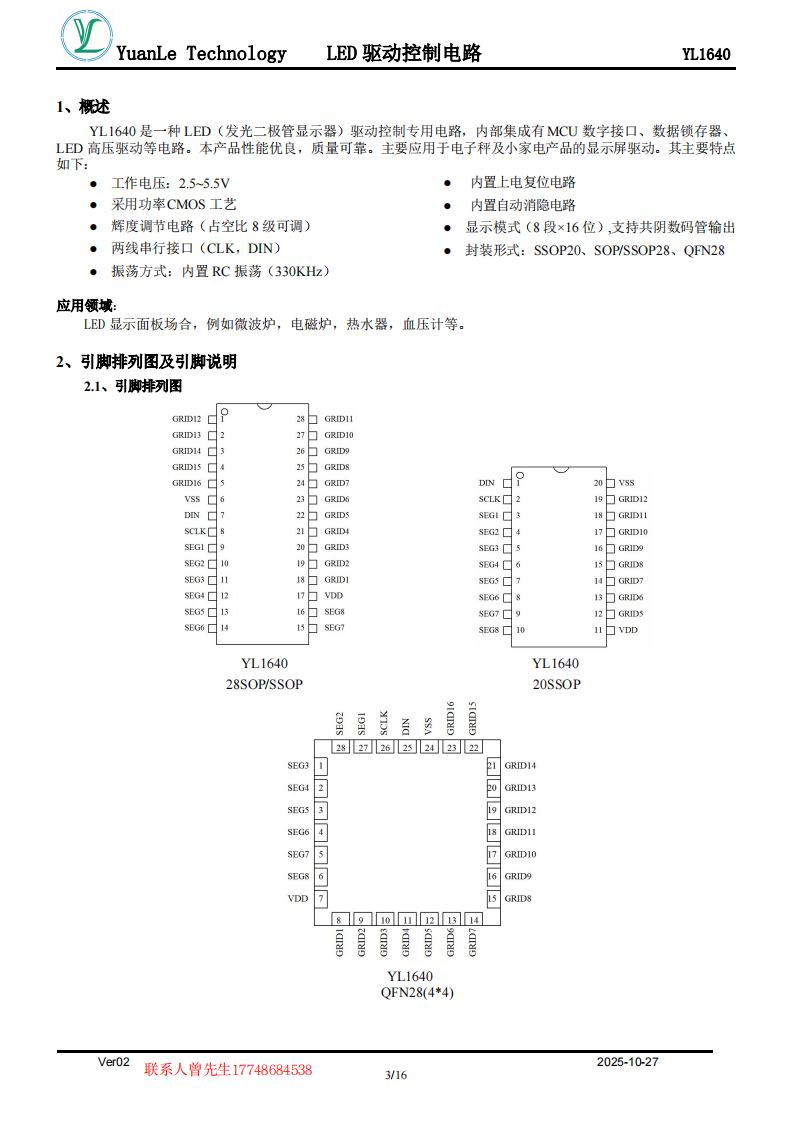

1、概述
YL1640 是一种LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、 LED 高压驱动等电路。本产品性能优良，质量可靠。主要应用于电子秤及小家电产品的显示屏驱动。其主要特点如下：
- 工作电压：2.5~5.5V
- 采用功率CMOS工艺
- 辉度调节电路（占空比8 级可调）
- 两线串行接口（CLK，DIN）
- 振荡方式：内置RC 振荡（330KHz）
- 内置上电复位电路
- 内置自动消隐电路
- 显示模式（8 段×16 位）,支持共阴数码管输出

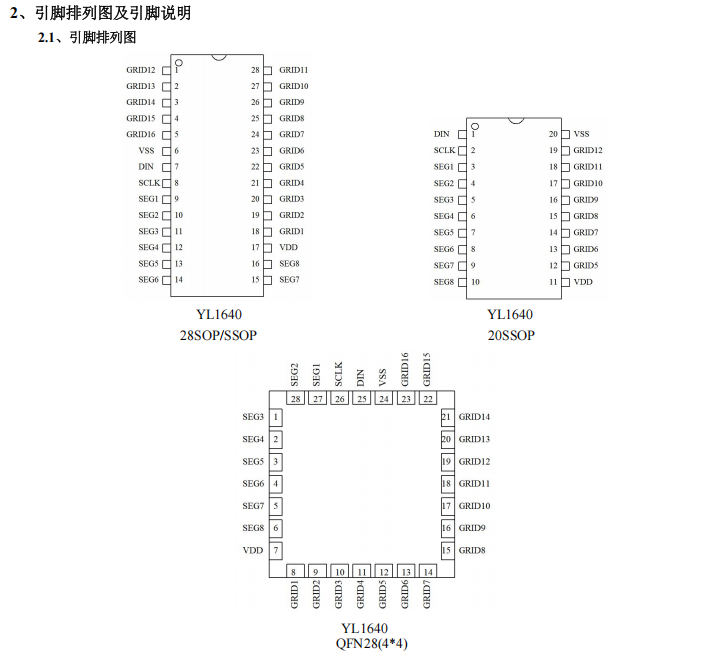

- 封装形式：SSOP20、SOP/SSOP28、QFN28
应用领域：
LED 显示面板场合，例如微波炉，电磁炉，热水器，血压计等。
