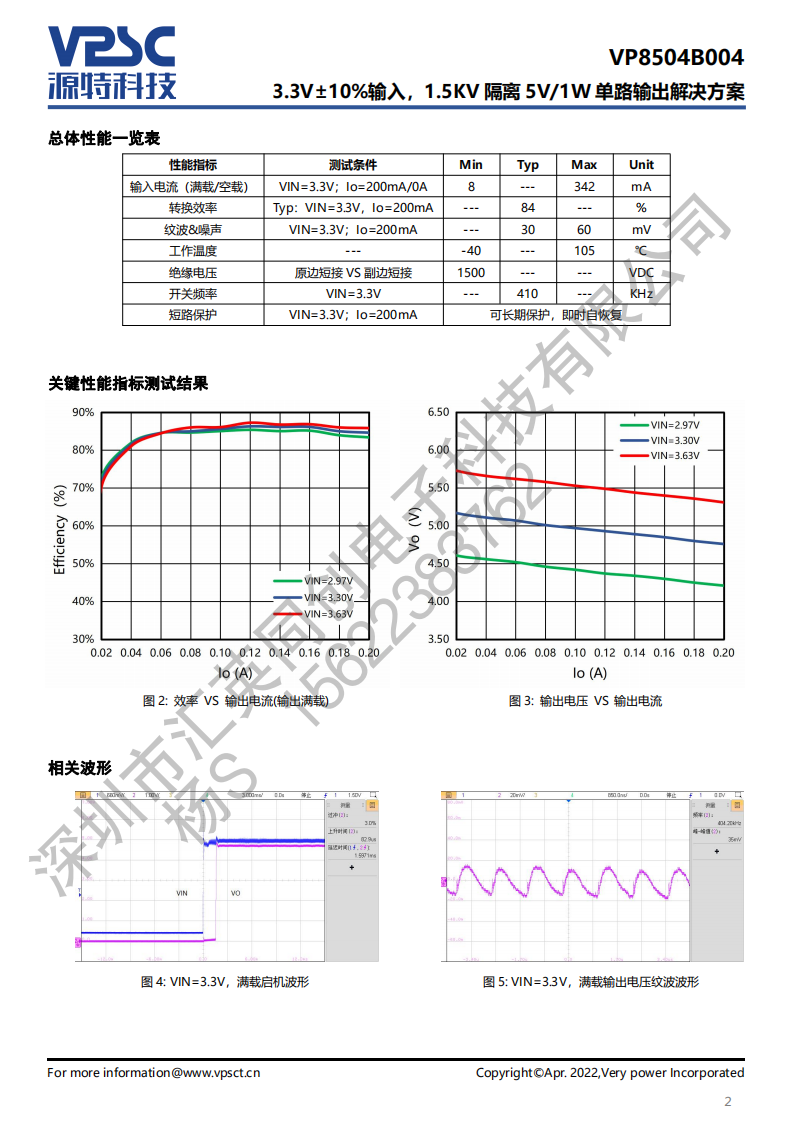

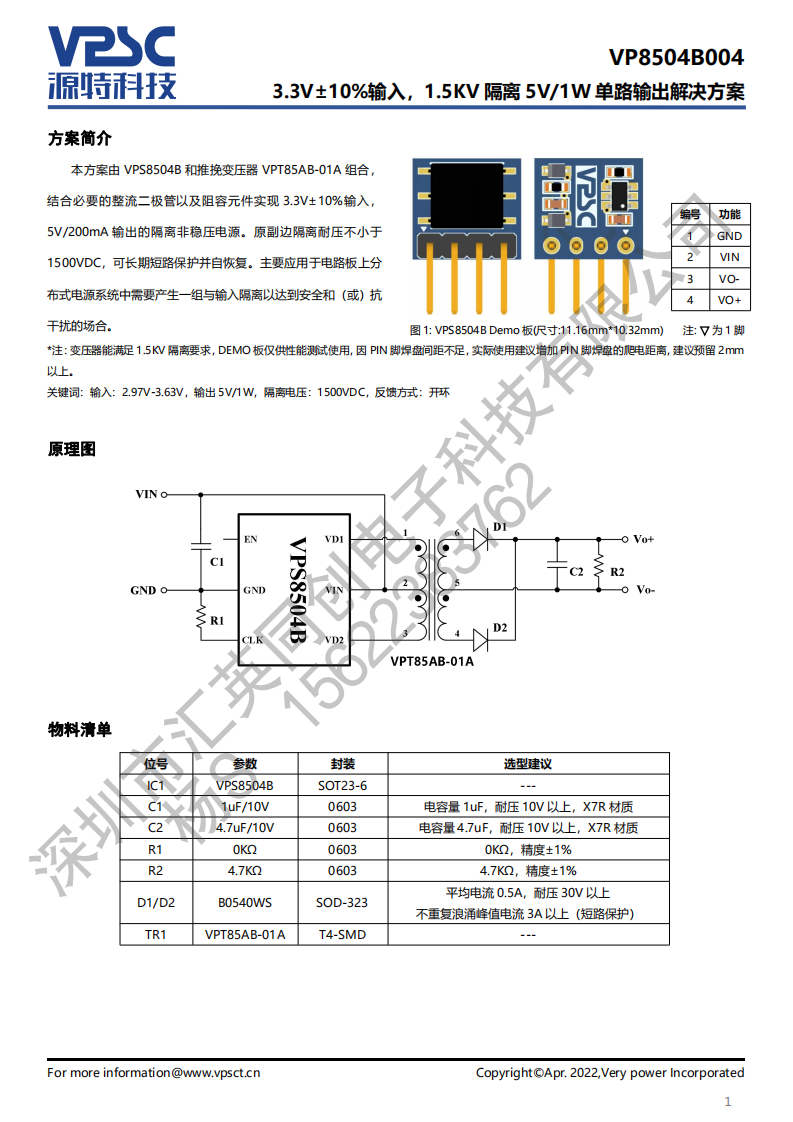

本方案由 VPS8504B 和推挽变压器 VPT85AB-01A 组合结合必要的整流二极管以及阻容元件实现 3.3V+10%输入5V/200mA 输出的隔离非稳压电源。原副边隔离耐压不小于1500VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和 (或)抗干扰的场合。
请登录后查看文档预览
登录本方案由 VPS8504B 和推挽变压器 VPT85AB-01A 组合结合必要的整流二极管以及阻容元件实现 3.3V+10%输入5V/200mA 输出的隔离非稳压电源。原副边隔离耐压不小于1500VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和 (或)抗干扰的场合。
器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
---|---|---|---|---|---|---|---|---|
0440005.WRA | 1 | Littelfuse Inc | Electric Fuse, 5A, 32VAC, 32VDC, 50A (IR), Surface Mount, |
|
|
$2.06 | 查看 | |
XTR300AIRGWT | 1 | Texas Instruments | Industrial Analog Current/Voltage Output Driver 20-VQFN -55 to 125 |
ECAD模型 下载ECAD模型 |
|
$6.82 | 查看 | |
S558-5999-U7-F | 1 | Bel Fuse | Datacom Transformer, LAN; 10/100 BASE-T Application(s), 1CT:1CT; 1CT:1CT, ROHS COMPLIANT |
|
|
$2.67 | 查看 |
