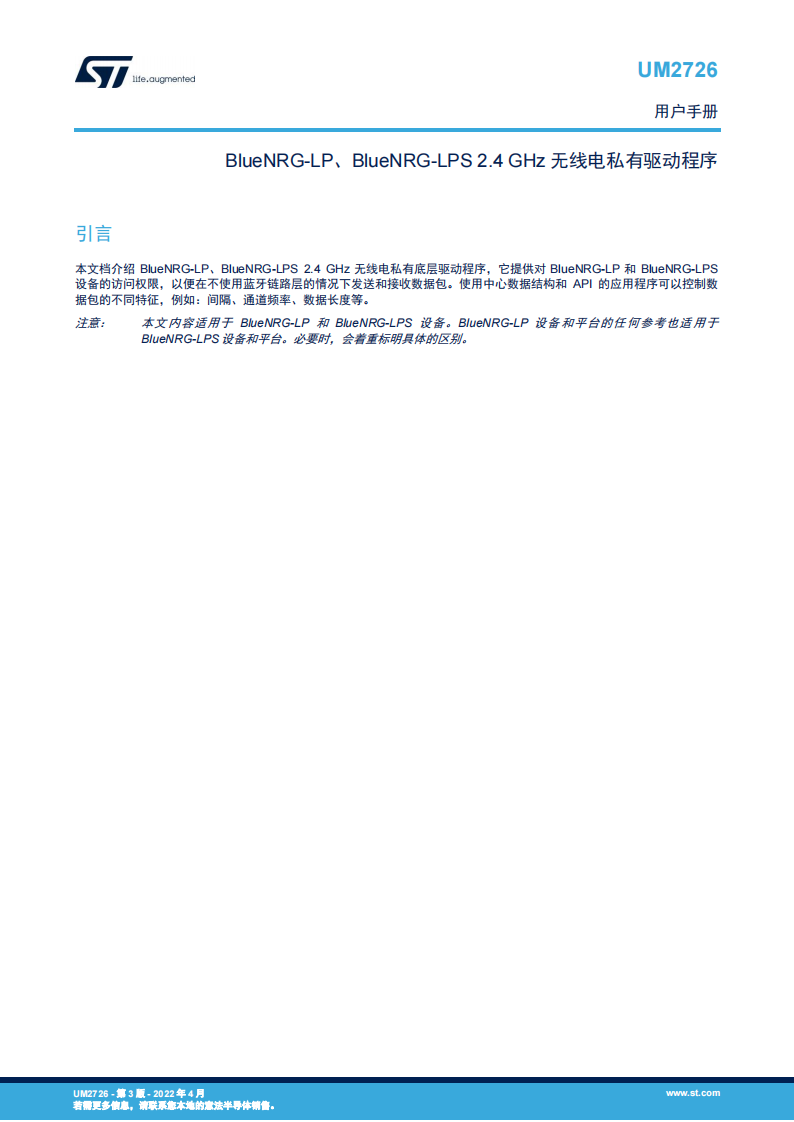

UM2726 BlueNRG-LP、BlueNRG-LPS 2.4 GHz 无线电私有驱动程序

本文档介绍 BlueNRG-LP、BlueNRG-LPS 2.4 GHz 无线电私有底层驱动程序，它提供对 BlueNRG-LP 和 BlueNRG-LPS设备的访问权限，以便在不使用蓝牙链路层的情况下发送和接收数据包。使用中心数据结构和 API 的应用程序可以控制数据包的不同特征，例如：间隔、通道频率、数据长度等。

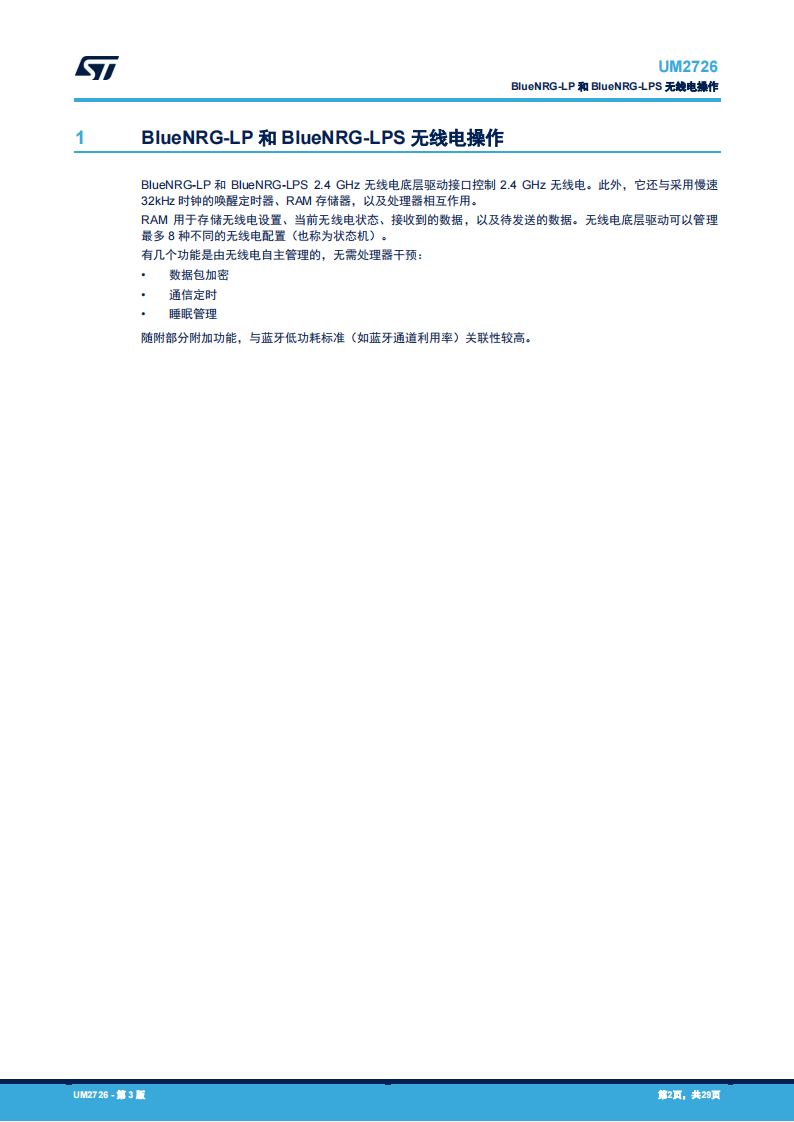

BlueNRG-LP 和 BlueNRG-LPS 无线电操作

BlueNRG-LP 和 BlueNRG-LPS 2.4 GHz 无线电底层驱动接口控制 2.4 GHz 无线电。此外，它还与采用慢速32kHz 时钟的唤醒定时器、RAM 存储器，以及处理器相互作用。

RAM 用于存储无线电设置、当前无线电状态、接收到的数据，以及待发送的数据。无线电底层驱动可以管理最多 8 种不同的无线电配置（也称为状态机）。

有几个功能是由无线电自主管理的，无需处理器干预：

• 数据包加密

• 通信定时

• 睡眠管理

随附部分附加功能，与蓝牙低功耗标准（如蓝牙通道利用率）关联性较高。

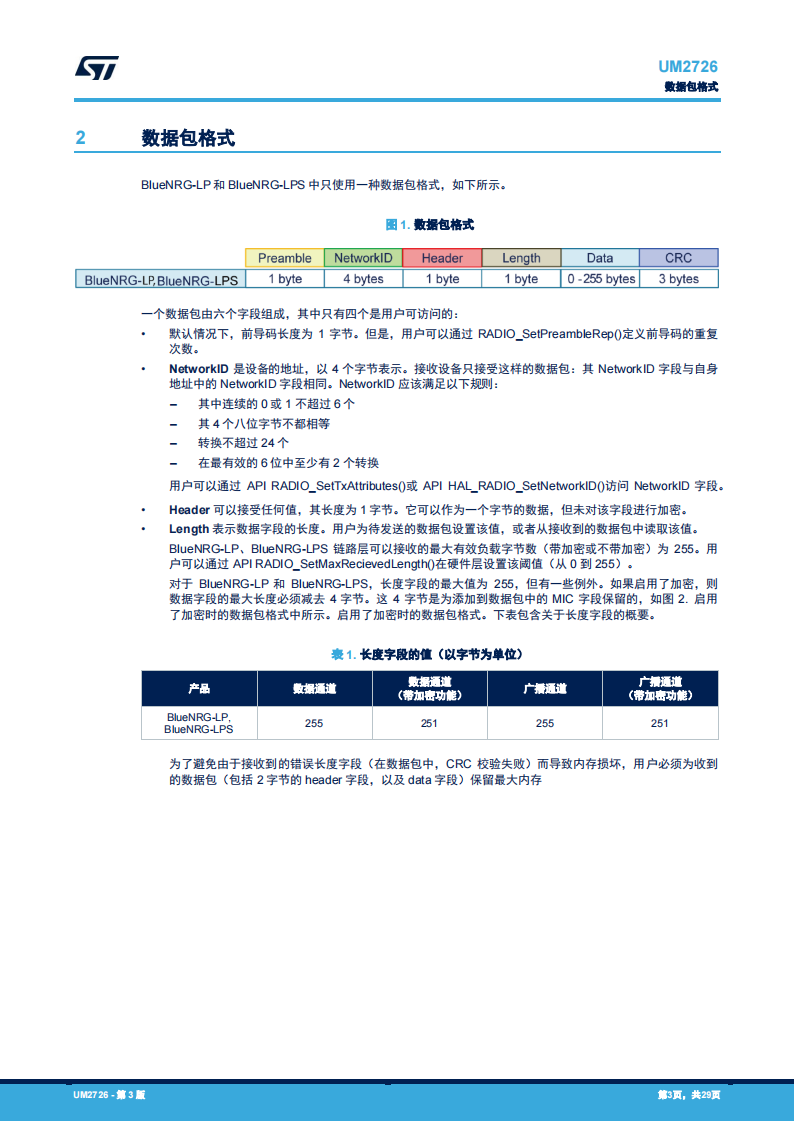

数据包格式

一个数据包由六个字段组成，其中只有四个是用户可访问的：

• 默认情况下，前导码长度为 1 字节。但是，用户可以通过 RADIO_SetPreambleRep()定义前导码的重复次数。

• NetworkID 是设备的地址，以 4 个字节表示。接收设备只接受这样的数据包：其 NetworkID 字段与自身地址中的 NetworkID 字段相同。NetworkID 应该满足以下规则：

‒其中连续的 0 或 1 不超过 6 个

‒其 4 个八位字节不都相等

‒转换不超过 24 个

‒在最有效的 6 位中至少有 2 个转换

用户可以通过 API RADIO_SetTxAttributes()或 API HAL_RADIO_SetNetworkID()访问 NetworkID 字段。

• Header 可以接受任何值，其长度为 1 字节。它可以作为一个字节的数据，但未对该字段进行加密。

• Length 表示数据字段的长度。用户为待发送的数据包设置该值，或者从接收到的数据包中读取该值。

BlueNRG-LP、BlueNRG-LPS 链路层可以接收的最大有效负载字节数（带加密或不带加密）为 255。用户可以通过 API RADIO_SetMaxRecievedLength()在硬件层设置该阈值（从 0 到 255）。

对于 BlueNRG-LP 和 BlueNRG-LPS，长度字段的最大值为 255，但有一些例外。如果启用了加密，则数据字段的最大长度必须减去 4 字节。这 4 字节是为添加到数据包中的 MIC 字段保留的。
