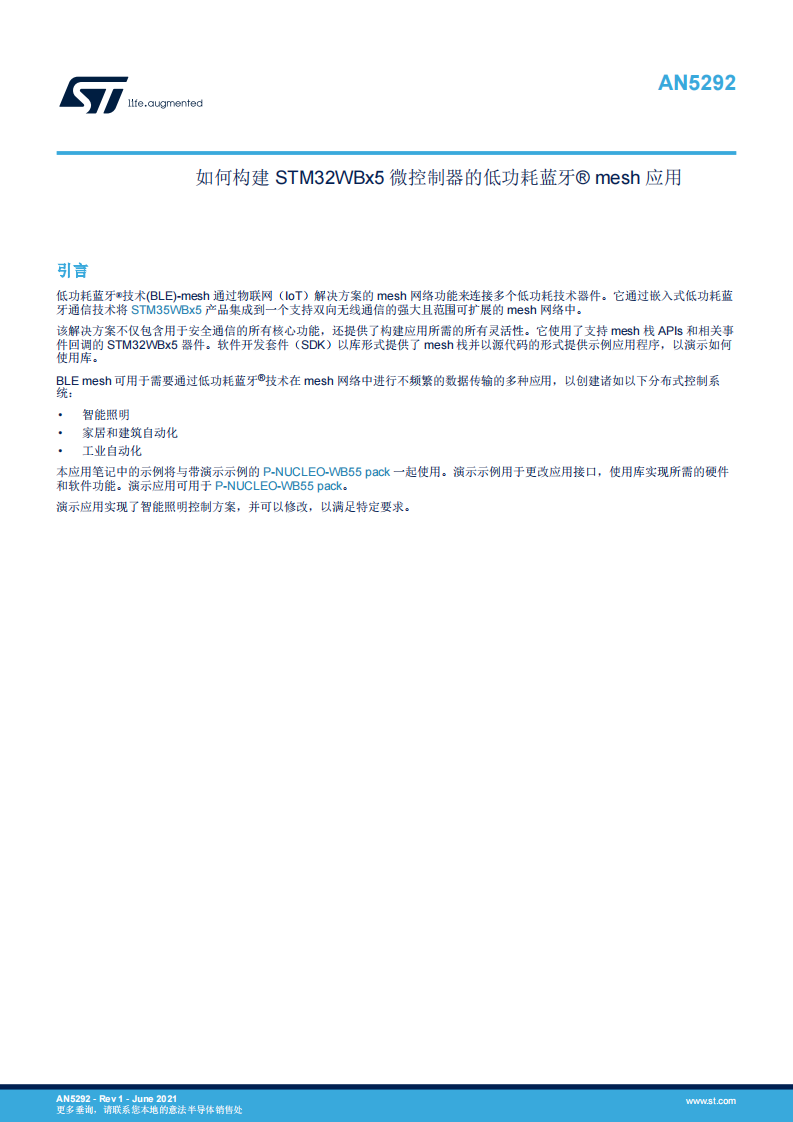

AN5292 如何构建 STM32WBx5 微控制器的低功耗蓝牙® mesh 应用

低功耗蓝牙®技术(BLE)-mesh 通过物联网（IoT）解决方案的 mesh 网络功能来连接多个低功耗技术器件。它通过嵌入式低功耗蓝牙通信技术将 STM35WBx5 产品集成到一个支持双向无线通信的强大且范围可扩展的 mesh 网络中。

该解决方案不仅包含用于安全通信的所有核心功能，还提供了构建应用所需的所有灵活性。它使用了支持 mesh 栈 APIs 和相关事件回调的 STM32WBx5 器件。软件开发套件（SDK）以库形式提供了 mesh 栈并以源代码的形式提供示例应用程序，以演示如何使用库。

BLE mesh 可用于需要通过低功耗蓝牙®技术在 mesh 网络中进行不频繁的数据传输的多种应用，以创建诸如以下分布式控制系统：

• 智能照明

• 家居和建筑自动化

• 工业自动化

本应用笔记中的示例将与带演示示例的 P-NUCLEO-WB55 pack 一起使用。演示示例用于更改应用接口，使用库实现所需的硬件和软件功能。演示应用可用于 P-NUCLEO-WB55 pack。

演示应用实现了智能照明控制方案，并可以修改，以满足特定要求。

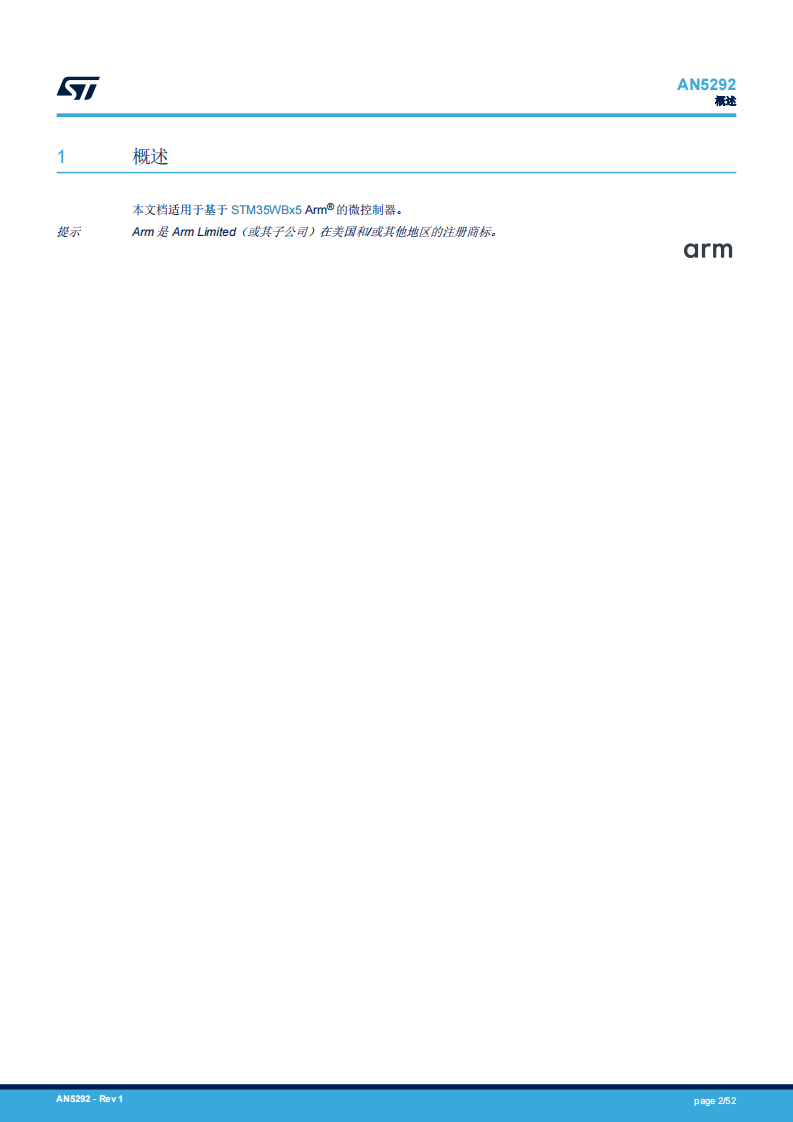

本文档适用于基于 STM35WBx5 Arm® 的微控制器。

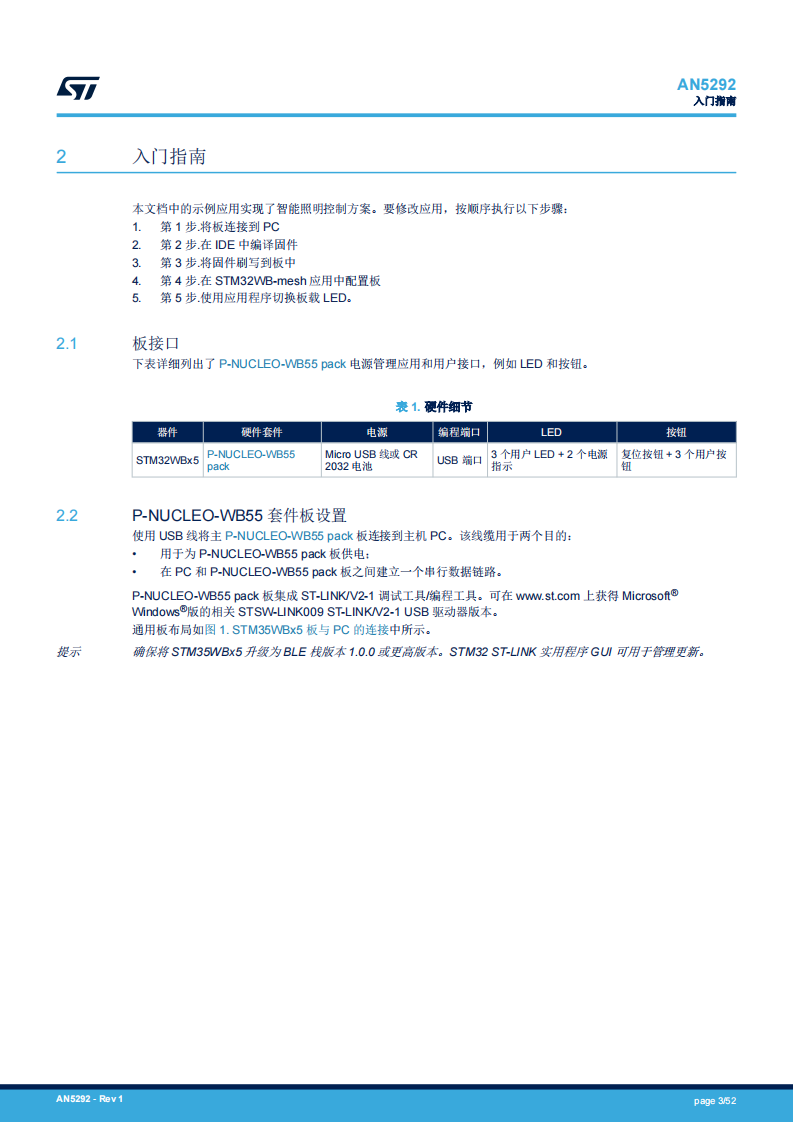

本文档中的示例应用实现了智能照明控制方案。要修改应用，按顺序执行以下步骤：

1. 第 1 步.将板连接到 PC

2. 第 2 步.在 IDE 中编译固件

3. 第 3 步.将固件刷写到板中

4. 第 4 步.在 STM32WB-mesh 应用中配置板

5. 第 5 步.使用应用程序切换板载 LED。

使用 USB 线将主 P-NUCLEO-WB55 pack 板连接到主机 PC。该线缆用于两个目的：

• 用于为 P-NUCLEO-WB55 pack 板供电；

• 在 PC 和 P-NUCLEO-WB55 pack 板之间建立一个串行数据链路。

P-NUCLEO-WB55 pack 板集成 ST-LINK/V2-1 调试工具/编程工具。可在 www.st.com 上获得 Microsoft®Windows®版的相关 STSW-LINK009 ST-LINK/V2-1 USB 驱动器版本。

系统要求

设置和运行 BLE mesh 智能照明应用的最低系统要求为：

• 采用 Intel 或 AMD 处理器并运行以下 Microsoft 操作系统之一的 PC：

– Windows®XP®

– Windows®VISTA®

–Windows 7®

–Windows 10®

• 至少 128 MB RAM

• 2 个 USB 端口
• 有 40 MB 硬盘空间

• 开发工具链和编译器：

– Keil® µVision® v5.23

– IAR Embedded Workbench v8.20.2。
