LAT1478 TouchGFX FPS的计算方法

1、FPS

帧率（Frames Per Second，简称 FPS）是指视频或动画中每秒钟显示的帧数，是画面显示流畅性的关键指标。TouchGFX Desinger 中提供了 FPS 计算公式，在 Demos 类别下，几个显示界面带有 FPS 的 Demo 其代码中都带有 FPS 计算公式。 大致是在每个界面的handleTickEvent 函数中通过如下公式来计算 FPS 值的。

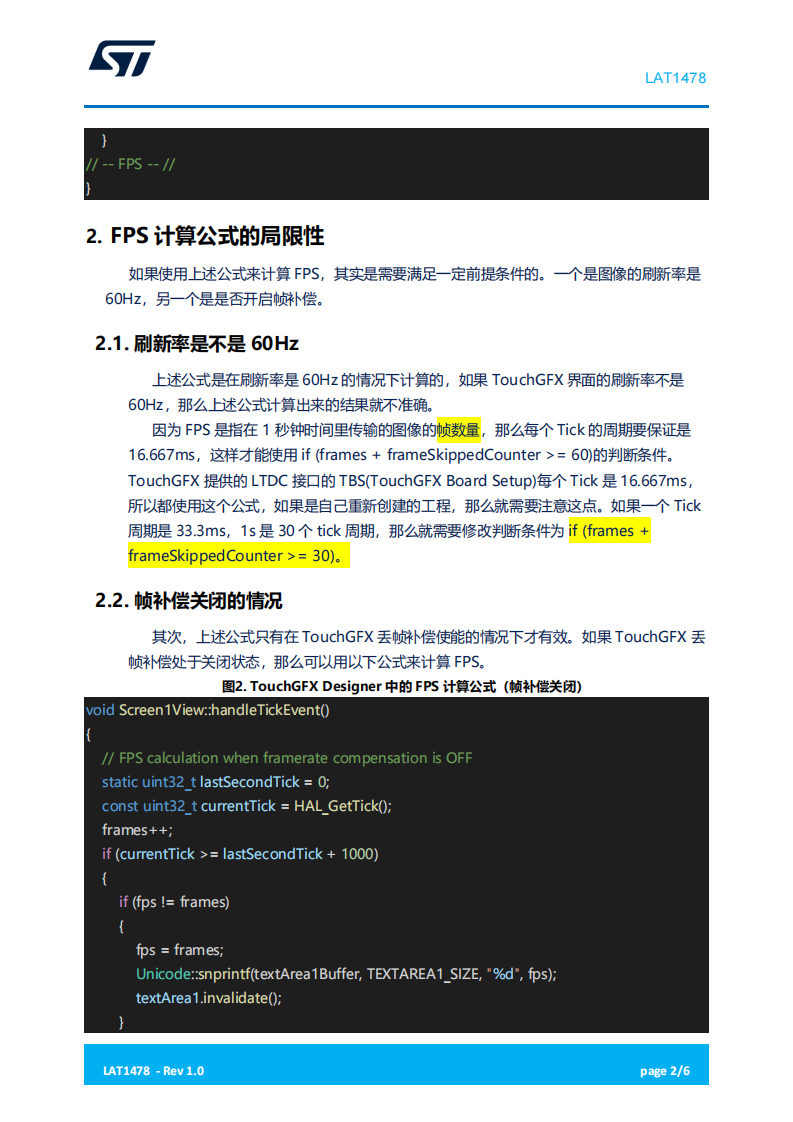

2、FPS 计算公式的局限性

如果使用上述公式来计算 FPS，其实是需要满足一定前提条件的。一个是图像的刷新率是60Hz，另一个是是否开启帧补偿。

2.1. 刷新率是不是 60Hz

上述公式是在刷新率是 60Hz 的情况下计算的，如果 TouchGFX 界面的刷新率不是60Hz，那么上述公式计算出来的结果就不准确。

因为 FPS 是指在 1 秒钟时间里传输的图像的帧数量，那么每个 Tick 的周期要保证是16.667ms，这样才能使用 if (frames + frameSkippedCounter >= 60)的判断条件。TouchGFX 提供的 LTDC 接口的 TBS(TouchGFX Board Setup)每个 Tick 是 16.667ms，所以都使用这个公式，如果是自己重新创建的工程，那么就需要注意这点。如果一个 Tick周期是 33.3ms，1s 是 30 个 tick 周期，那么就需要修改判断条件为 if (frames +frameSkippedCounter >= 30)。

2.2. 帧补偿关闭的情况

其次，上述公式只有在 TouchGFX 丢帧补偿使能的情况下才有效。如果 TouchGFX 丢帧补偿处于关闭状态，那么可以用以下公式来计算 FPS。

3、推荐的 FPS 计算公式

考虑到有时无法准确获得刷新率，以及不知道帧补偿是开启还是关闭，那么推荐的方式是通过逻辑分析仪来测量 1s 之内的渲染次数。例如测量 1s 内的 RENDER_TIME_GPIO 翻转的次数，这样是最准确的。

通过在 STM32CubeMX 中定义一个 RENDER_TIME_GPIO，然后 TouchGFX 引擎会自动调用 TouchGFXGPIO.cpp 中的以下代码来进行翻转。

4、小结

本文档介绍了不同情况下如何准确测量 TouchGFX 应用的帧率 FPS 的方法，供参考使用。
