FSW6860五路差分 2:1 超高速与两路普通速度信号多路复用/解复用器数据手册

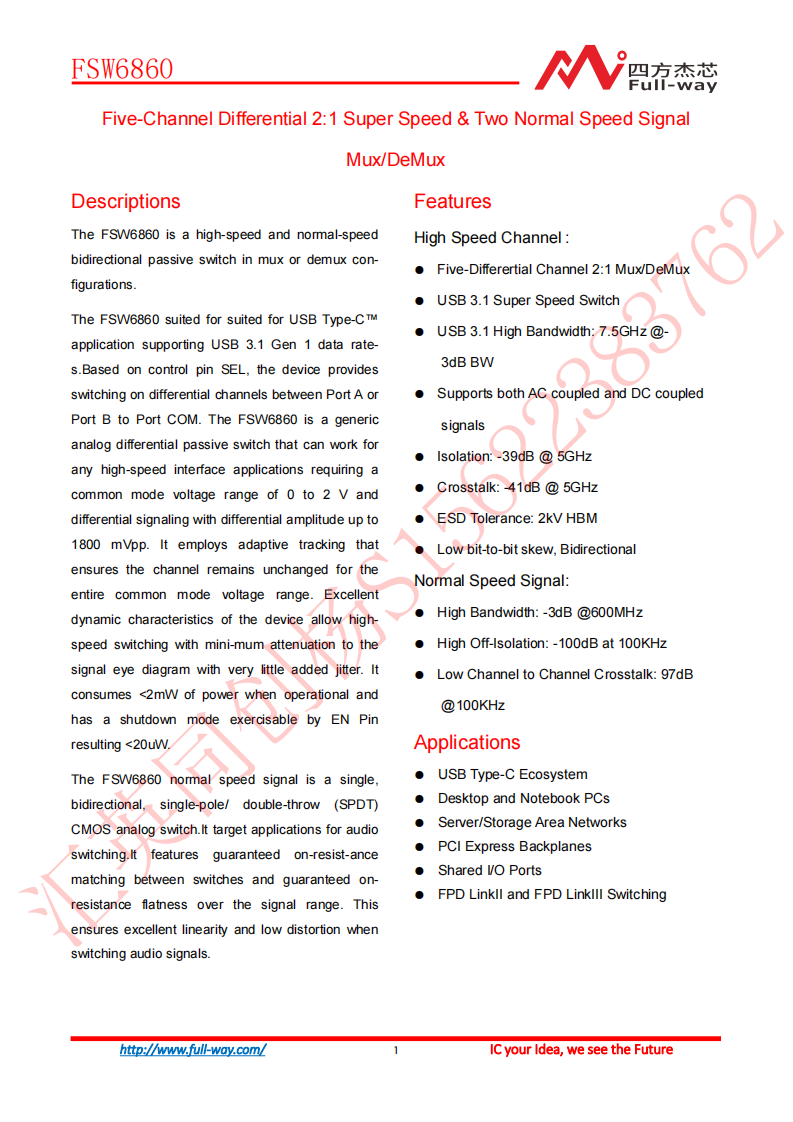

FSW6860 是四方杰芯推出的一款适用于 USB Type-C™、支持 USB 3.1 Gen 1 速率的高速 + 普通速度双向无源开关，可配置为多路复用（Mux）或解复用（DeMux）模式，核心为五路差分 2:1 超高速通道 + 两路普通速度单刀双掷（SPDT）通道，兼顾 USB 3.1 超高速信号切换与音频等普通速度信号切换需求。

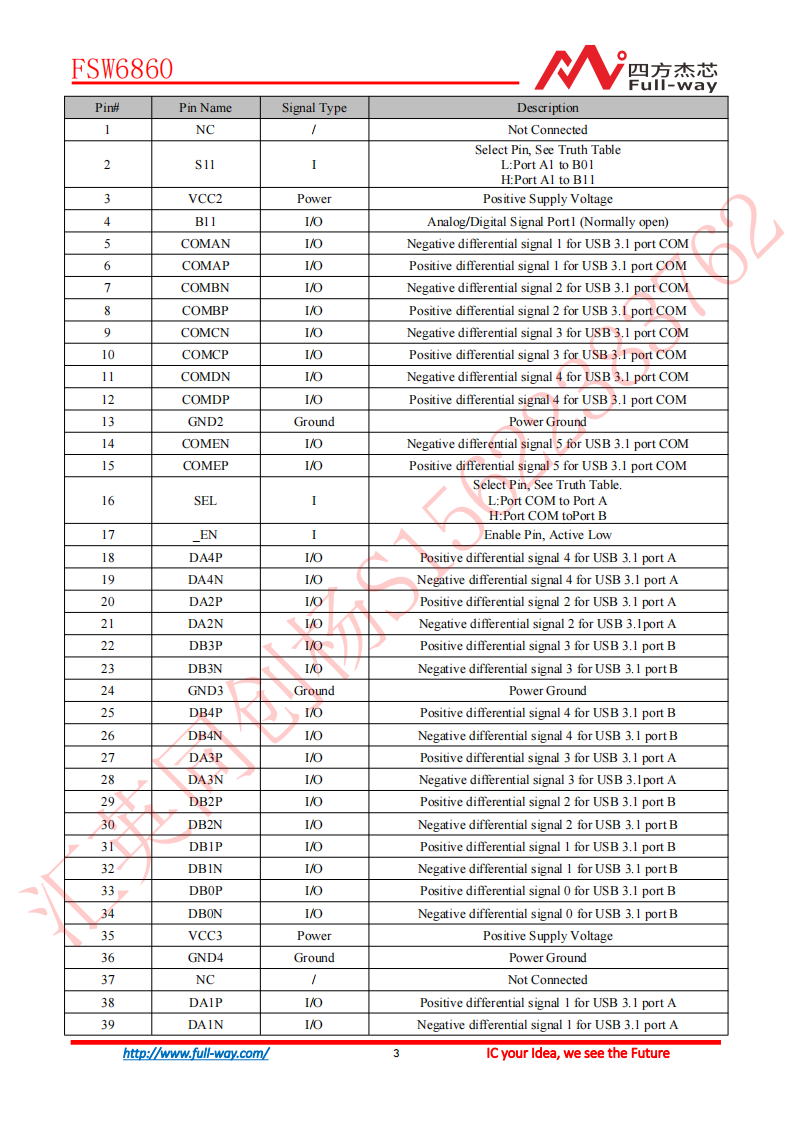

器件通过 SEL、_EN、S11/S12 等控制引脚实现通道切换与使能控制，支持 AC/DC 耦合信号，具备 7.5GHz（高速通道）和 600MHz（普通速度通道）的 - 3dB 带宽，隔离度、串扰性能优异，ESD 耐受 2kV HBM，且高速通道比特间偏斜低、普通速度通道导通电阻匹配性与平坦度佳，能保证信号低衰减、低抖动、低失真。

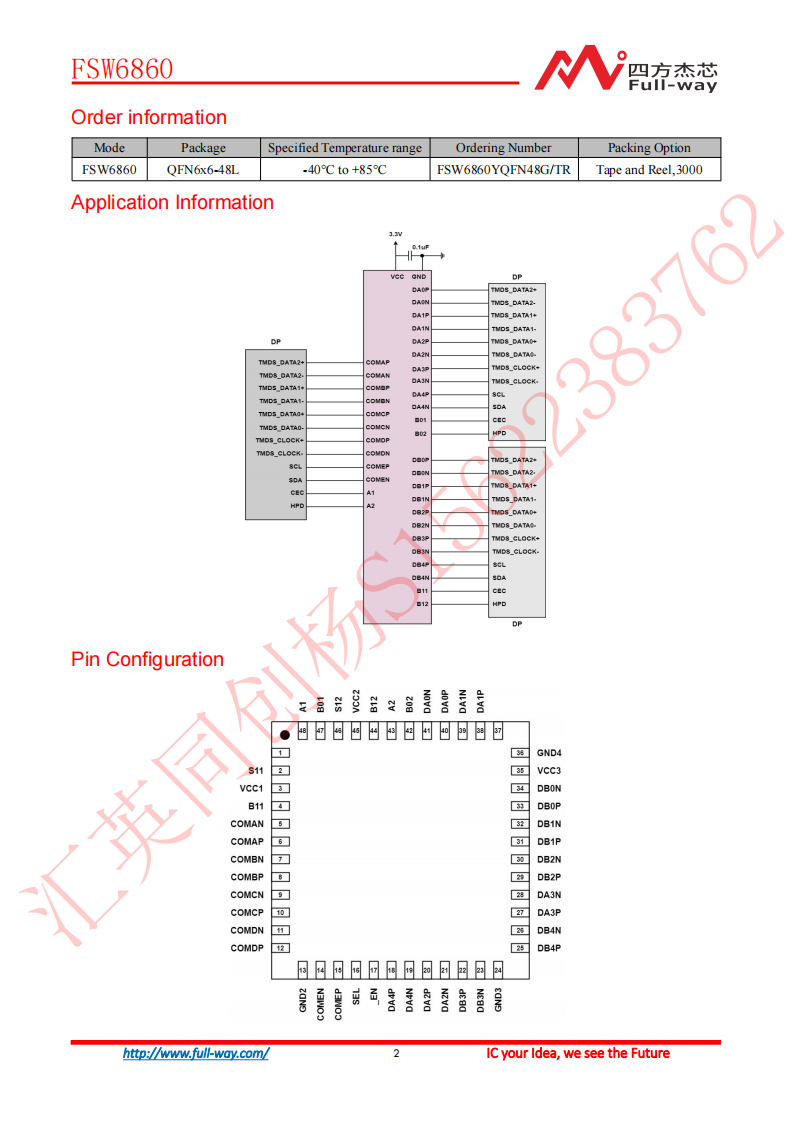

电气特性上，器件工作功耗低于 2mW，关断模式功耗低于 20uW，高速与普通速度通道分别适配 3V、3.3V 典型供电，具备自适应跟踪能力，可在 0-2V 共模电压范围内保持通道稳定。封装为 QFN6x6-48L，工作温度 - 40℃至 + 85℃，主要应用于 USB Type-C 生态、台式 / 笔记本电脑、服务器 / 存储区域网络、PCI Express 背板、共享 I/O 端口及 FPD LinkII/III 切换等场景。
