FSW6820三通道差分 4:1 超高速及USB 2.0多路复用/解复用器数据手册

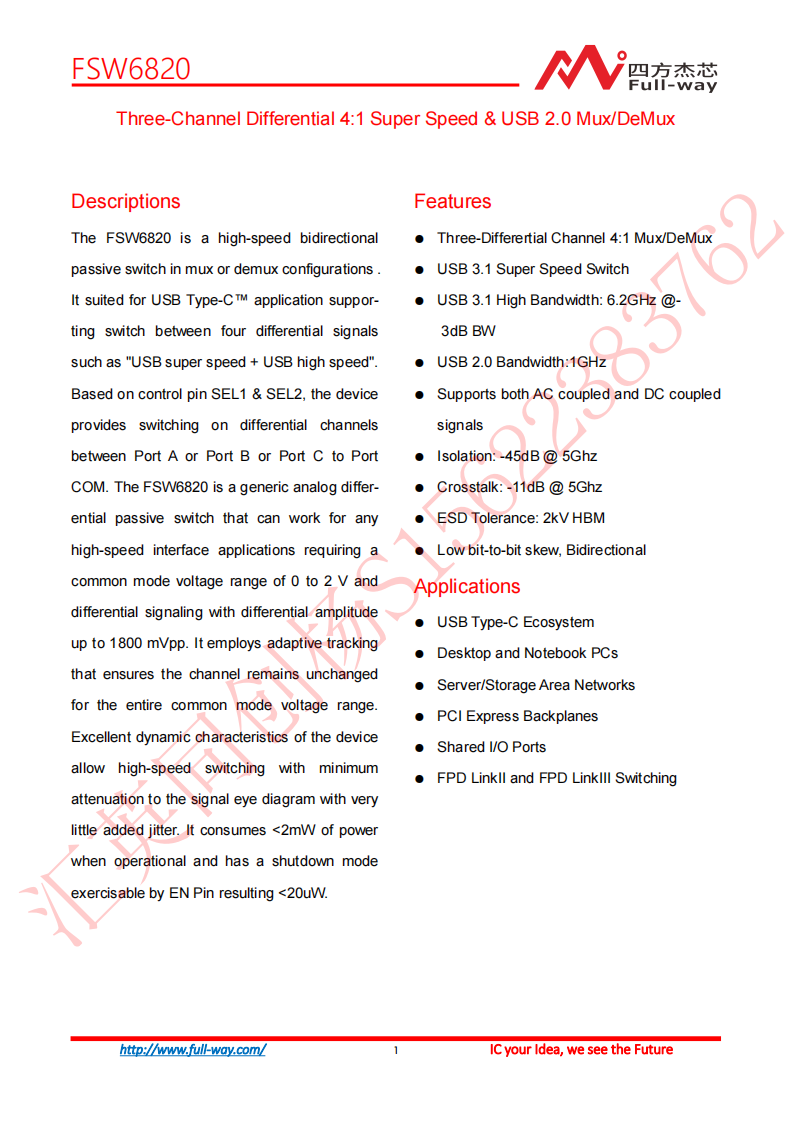

FSW6820 是四方杰芯推出的一款适用于 USB Type-C 生态的高速双向无源多路复用 / 解复用开关，支持三通道差分 4:1 切换，可实现 USB 超高速与高速信号的切换，也适用于 FPD LinkII/III 等高速接口场景。该器件通过 SEL1、SEL2 控制引脚实现 A/B/C 端口与 COM 端口间的差分通道切换，具备自适应跟踪特性，能在 0-2V 共模电压范围内保持通道稳定，高速切换时信号眼图衰减小、附加抖动低，工作功耗低于 2mW，关断模式功耗低于 20uW。

器件拥有优异的电气性能，USB 3.1 带宽达 6.2GHz（3dB）、USB 2.0 带宽 1GHz，5GHz 下隔离度 - 45dB、串扰 - 11dB，支持交直流耦合信号，ESD 耐受度 2kV HBM，通道间比特偏斜低；供电电压兼容 1.8~4.5V，具备低导通电阻且通道间匹配性好，还拥有使能、关断、通断等快速的动态响应特性。封装为 QFN5x5-40L，工作温度范围 - 40℃至 + 85℃，存储温度 - 65℃至 + 150℃。

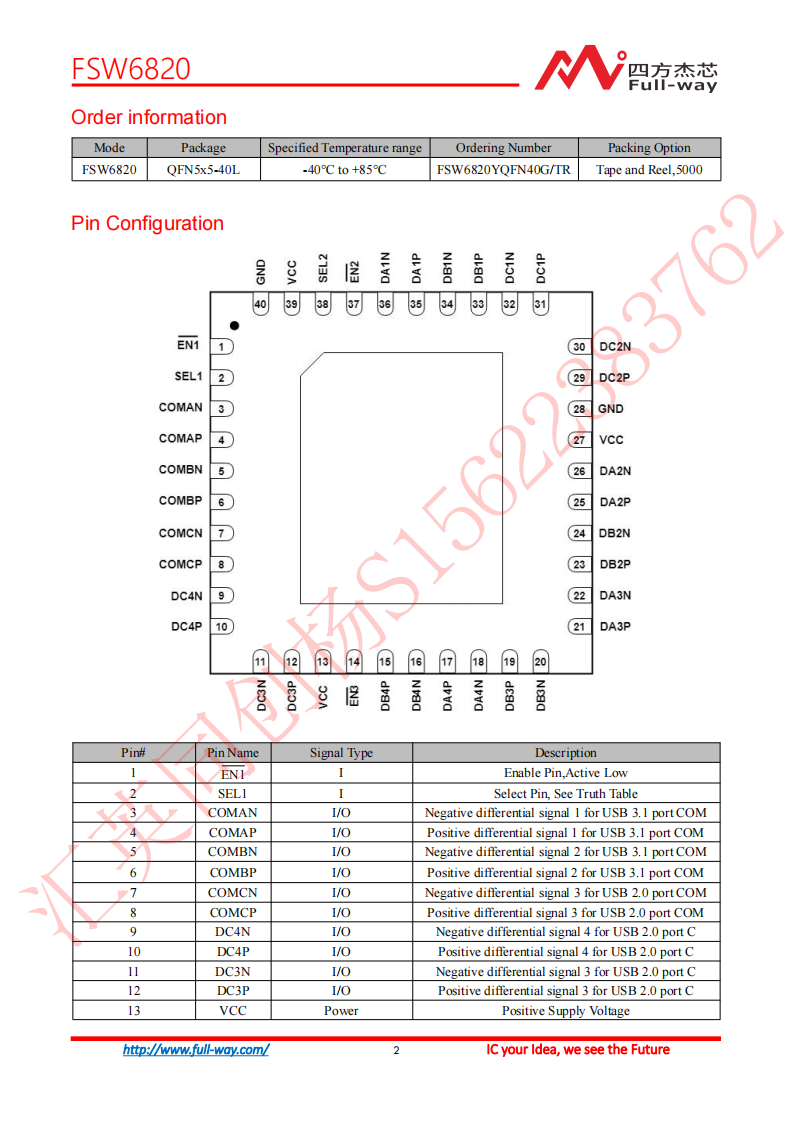

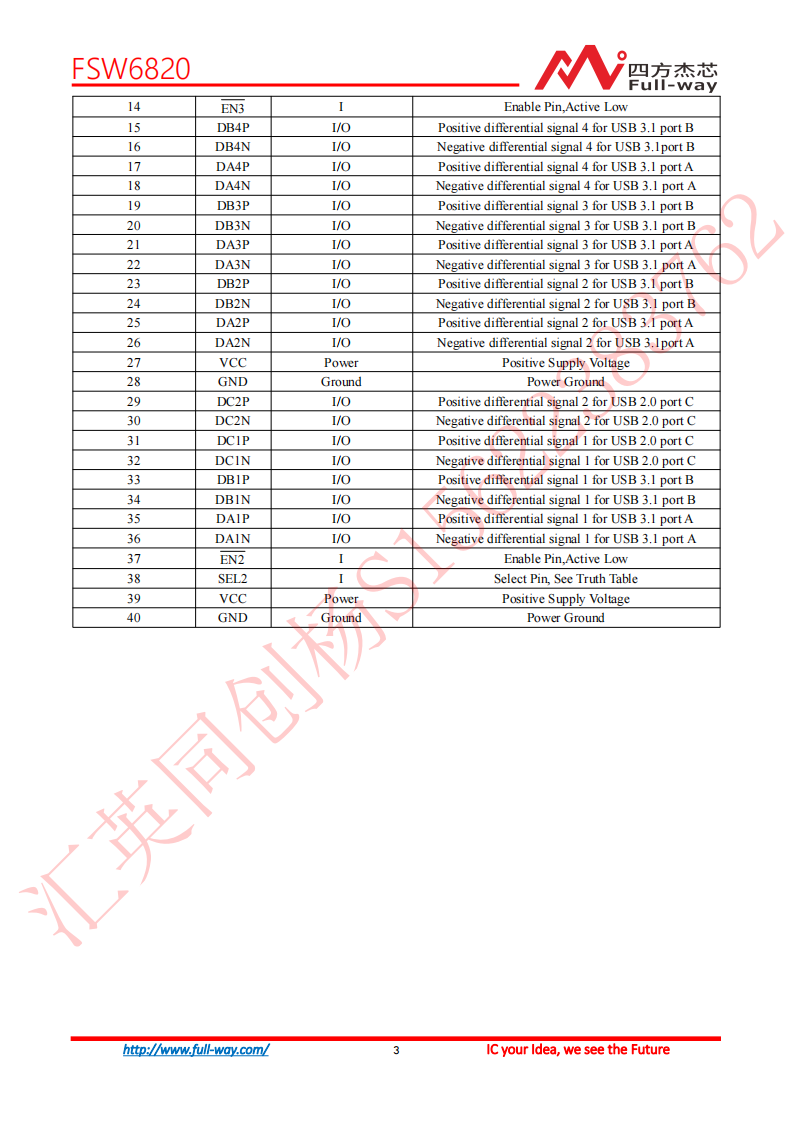

文档还详细给出了该器件的引脚配置、真值表、最大额定值、电容特性、封装尺寸、卷带包装信息，以及 AC 耦合电容的选型与布局等应用指导，同时说明其可应用于台式机 / 笔记本电脑、服务器 / 存储区域网络、PCI Express 背板、共享 I/O 端口等产品。此外，文档标注了产品版本修改记录，并提示产品规格可能未经通知更新，用户需做好系统设计安全防护。
