FSW3820四通道差分2:1超高速多路复用/解复用器数据手册

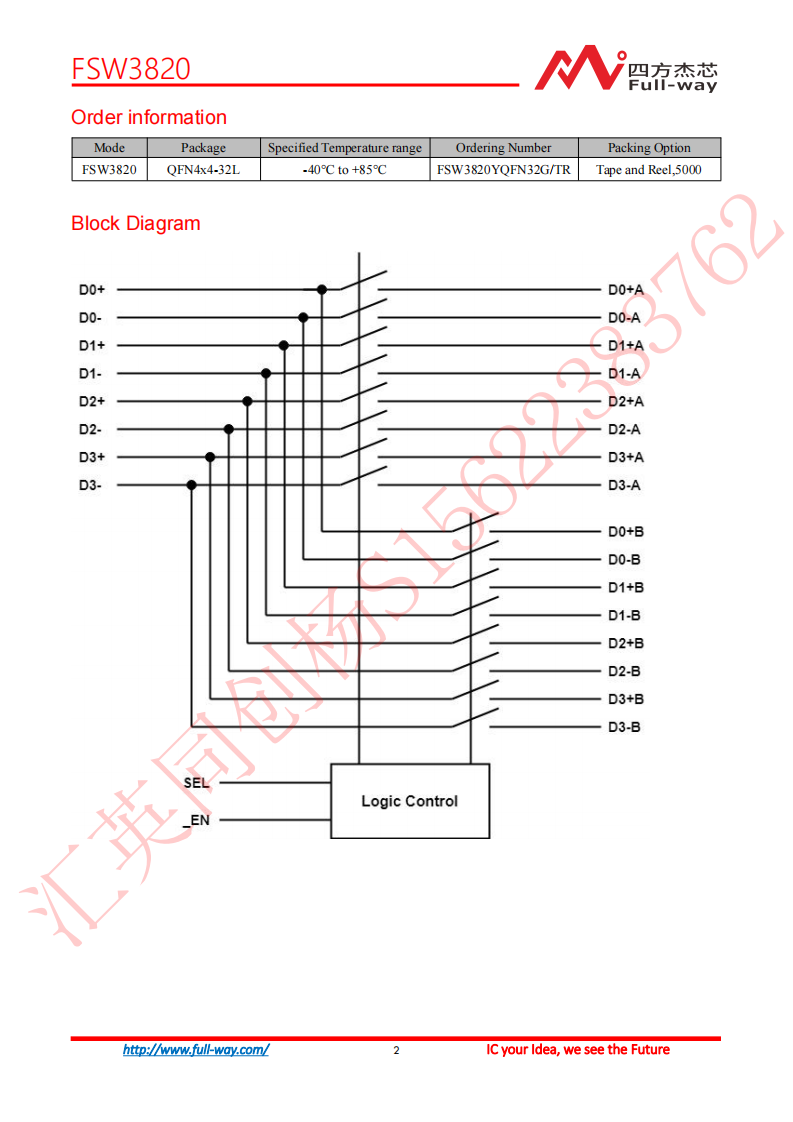

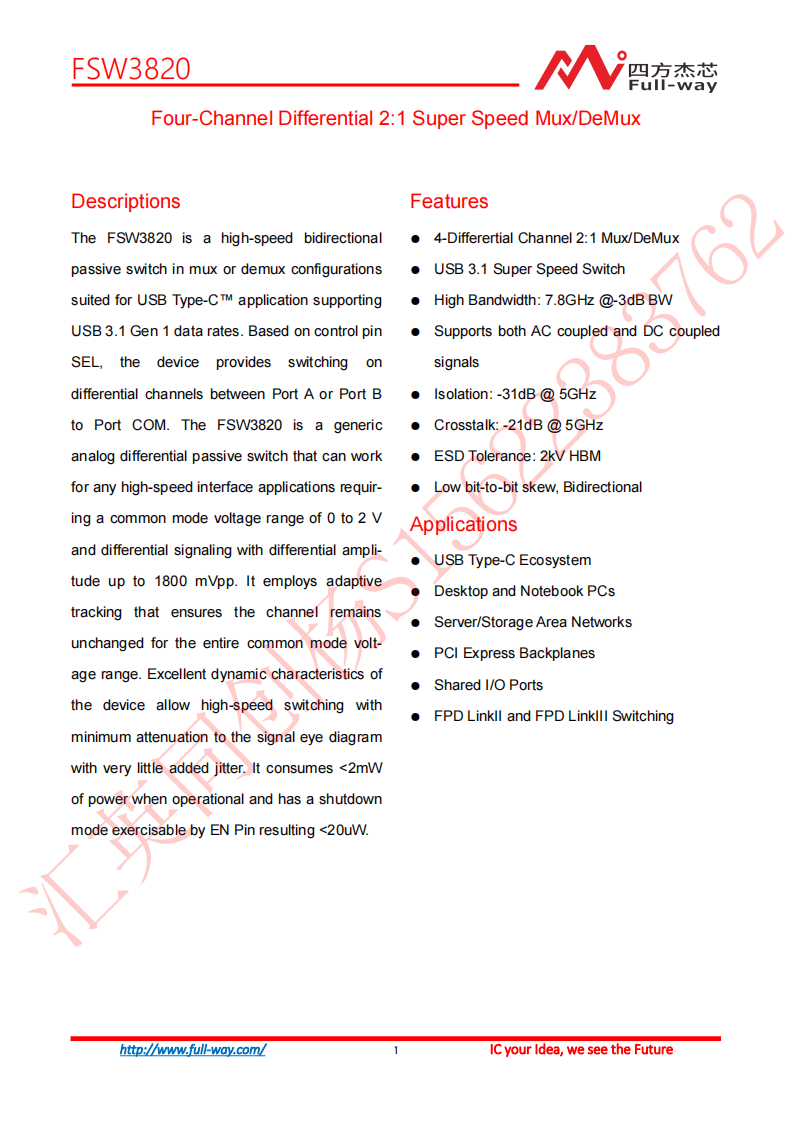

FSW3820 是四方杰芯推出的一款适用于 USB Type-C 应用、支持 USB 3.1 Gen 1 速率的高速双向无源开关，可配置为多路复用（Mux）或解复用（DeMux）模式，核心实现 4 路差分通道在 A/B 端口与 COM 端口间的切换，由 SEL 控制引脚选通、_EN 引脚实现使能 / 关断。该器件为通用模拟差分无源开关，共模电压支持 0~2V，差分信号幅度最高 1800 mVpp，采用自适应跟踪技术保证全共模电压范围通道稳定，高速切换时信号眼图衰减小、附加抖动低，工作功耗＜2mW，关断模式功耗＜20uW。

器件具备 7.8GHz 的 - 3dB 带宽，支持交直流耦合信号，5GHz 下隔离度 - 31dB、串扰 - 21dB，ESD 耐受 2kV HBM，通道间位偏斜低且双向工作；供电电压兼容 1.8~4.5V，内置_EN 上拉、SEL 下拉电阻，导通电阻特性优异且通道匹配度高，开关切换、使能 / 关断均具备明确的时序参数。封装为 QFN4x4-32L，工作温度 - 40℃~+85℃，卷带包装每卷 5000 颗，存储及工作有明确的最大额定参数限制。

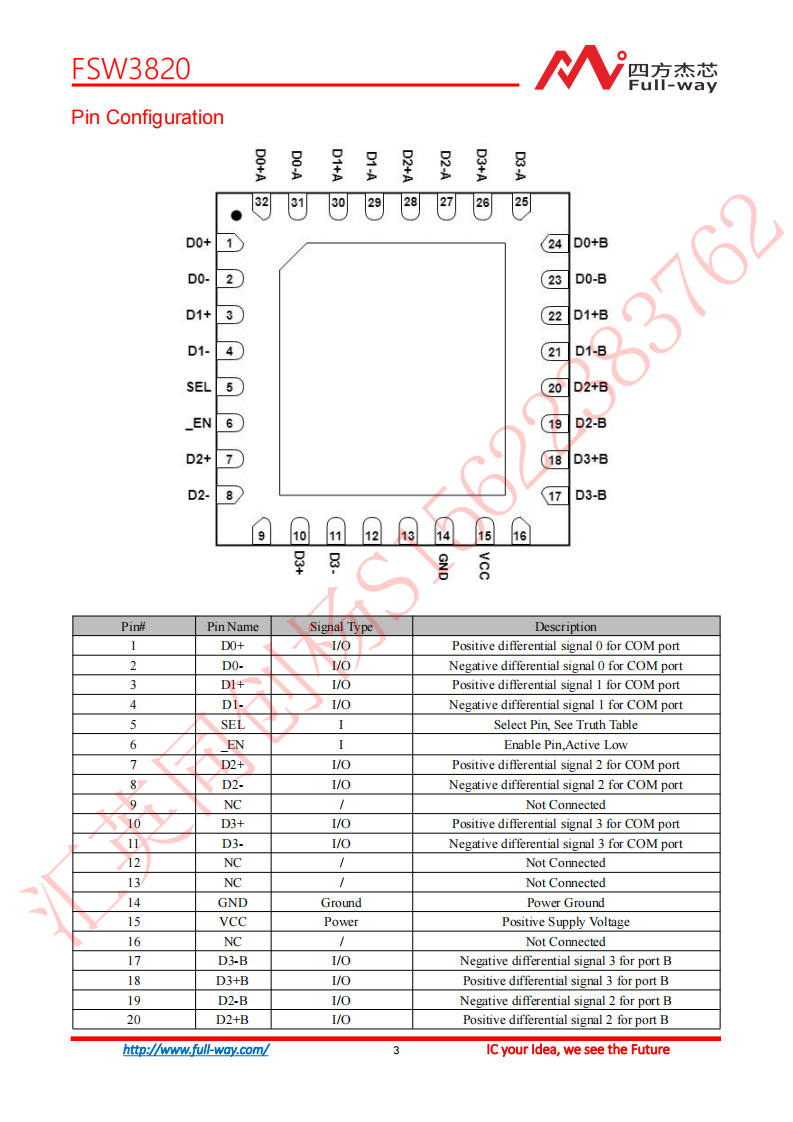

其典型应用涵盖 USB Type-C 生态、台式 / 笔记本电脑、服务器 / 存储区域网络、PCIe 背板等场景，应用中交直流耦合电容的选型、布局有专属规范，共模电压超 2V 时需配合偏置电压设计。文档同时提供了器件引脚定义、真值表、封装尺寸、卷带信息等技术细节，且厂商保留对手册内容的修改权利，产品使用需由采购方做好安全设计以规避故障风险。
