FSW3410双通道差分2:1/1:2 USB 3.1超高速10Gbps多路复用/解复用器数据手册

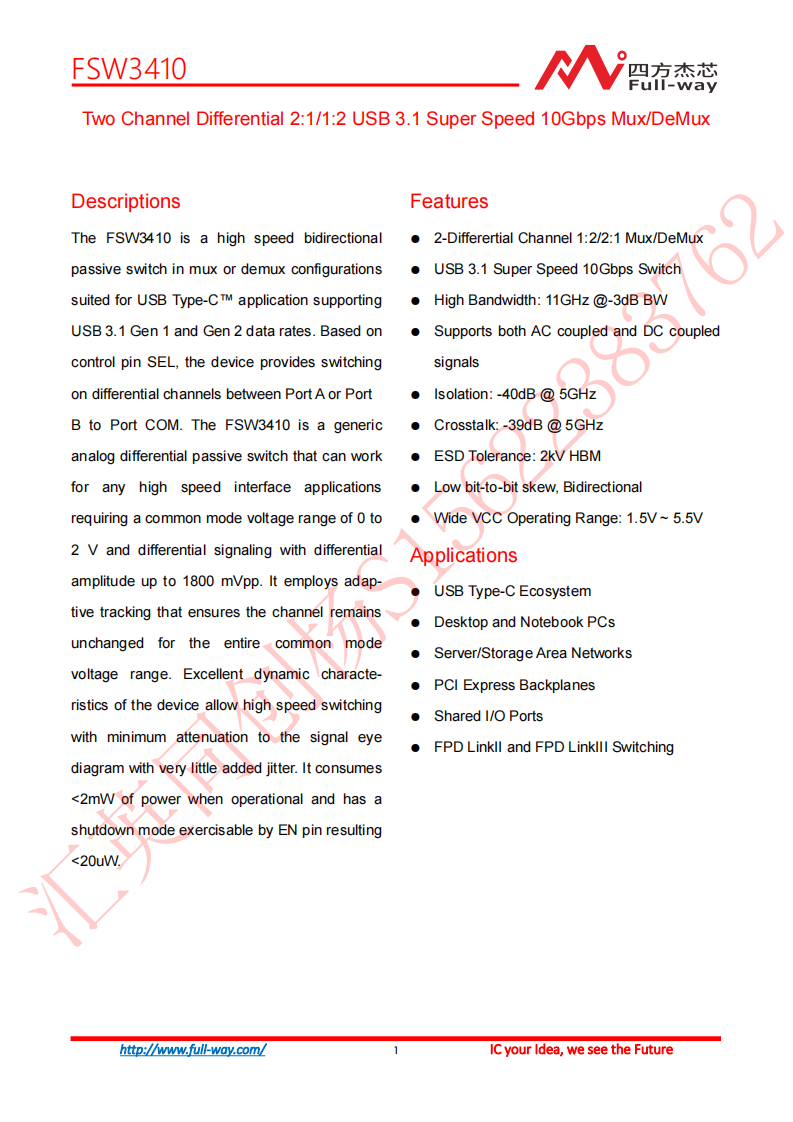

FSW3410 是四方杰芯推出的一款适用于 USB Type-C 应用的高速双向无源开关，支持 USB 3.1 Gen1 和 Gen2 10Gbps 数据速率，可实现 2:1/1:2 多路复用 / 解复用功能。该器件基于 SEL 控制引脚实现差分通道在 A/B 端口与 COM 端口间的切换，采用自适应跟踪技术，在 0~2V 共模电压范围内保持通道稳定，信号眼图衰减小、附加抖动低，工作功耗低于 2mW，关断模式功耗低于 20uW。

器件具备 11GHz@-3dB 带宽，支持交直流耦合信号，5GHz 下隔离度 - 40dB、串扰 - 39dB，ESD 耐受 2kV HBM，通道间比特偏斜低，供电电压范围 1.5V~5.5V；采用 QFN2.8x2.0-18L 封装，通过 SEL 和低有效 EN 引脚实现工作模式控制，关断时输出呈高阻态。其电气特性优异，具备低导通电阻、良好的电阻平坦度与通道匹配性，开关切换、使能 / 失能响应速度快，还拥有优秀的射频特性与低寄生电容。

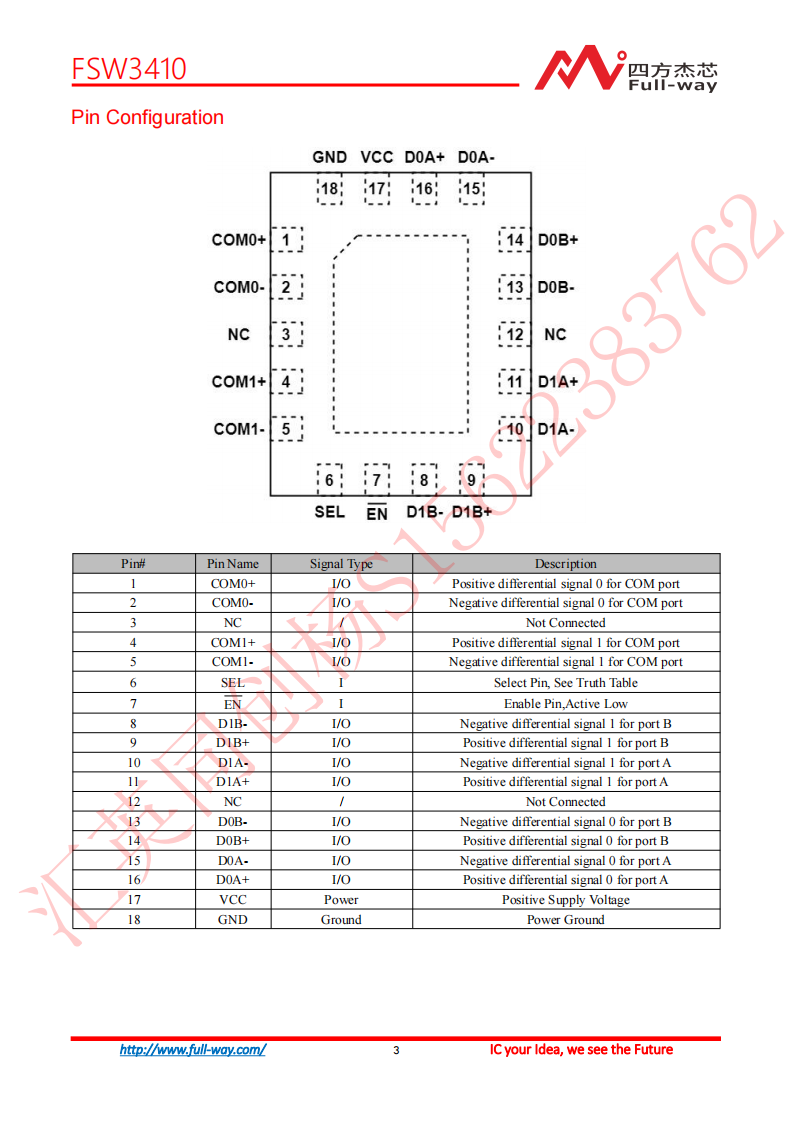

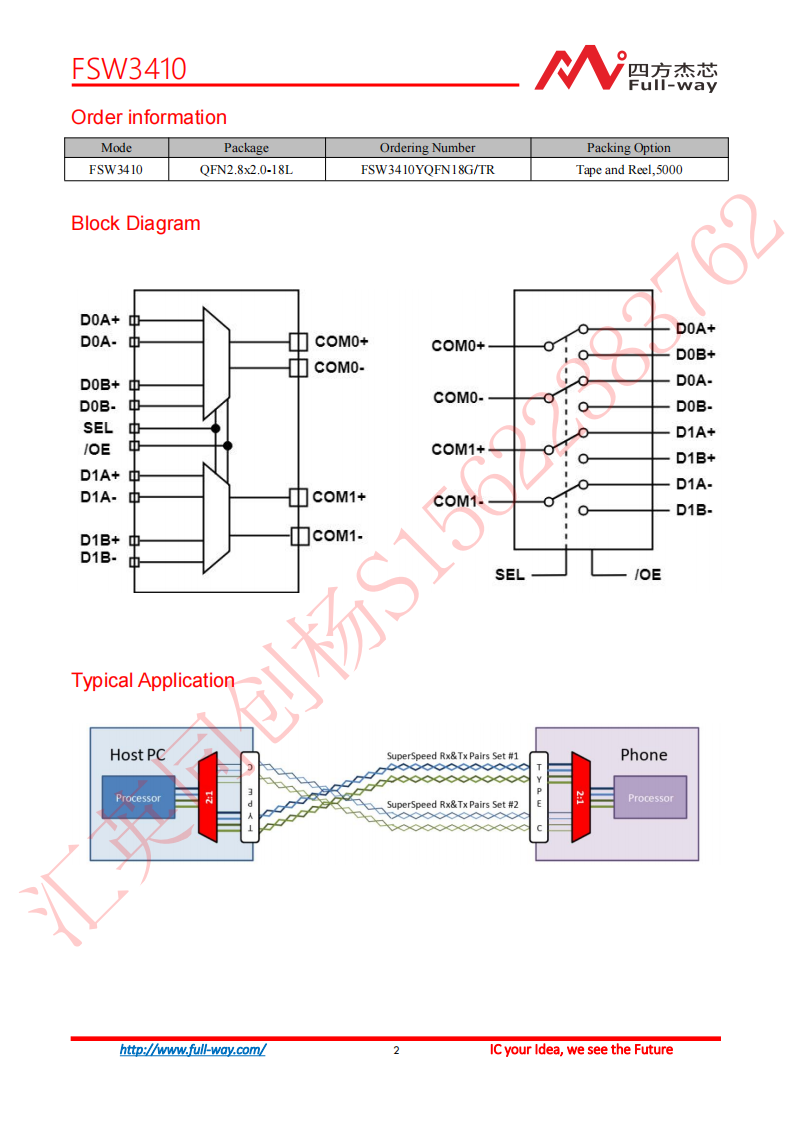

该产品主要应用于 USB Type-C 生态系统，包括台式机 / 笔记本电脑、服务器 / 存储区域网络、PCI Express 背板、共享 I/O 端口及 FPD LinkII/III 切换等场景，同时提供详细的引脚配置、典型应用电路、封装尺寸及电气参数，为高速接口设计提供可靠解决方案。
