南芯 SC3510：100V 快速关断同步整流芯片的五大核心优势

在 AC-DC 适配器、USB PD 快充、反激式电源等电力转换场景中，传统肖特基二极管效率低、CCM 模式下关断延迟、待机功耗高、多拓扑兼容性差、PCB 空间占用大等问题，成为电源系统设计的核心痛点。作为电力转换的 “效率关键”，同步整流芯片的开关速度、电压耐受能力、多模式适配性与集成度，直接决定了终端产品的能效水平、稳定性与小型化程度。

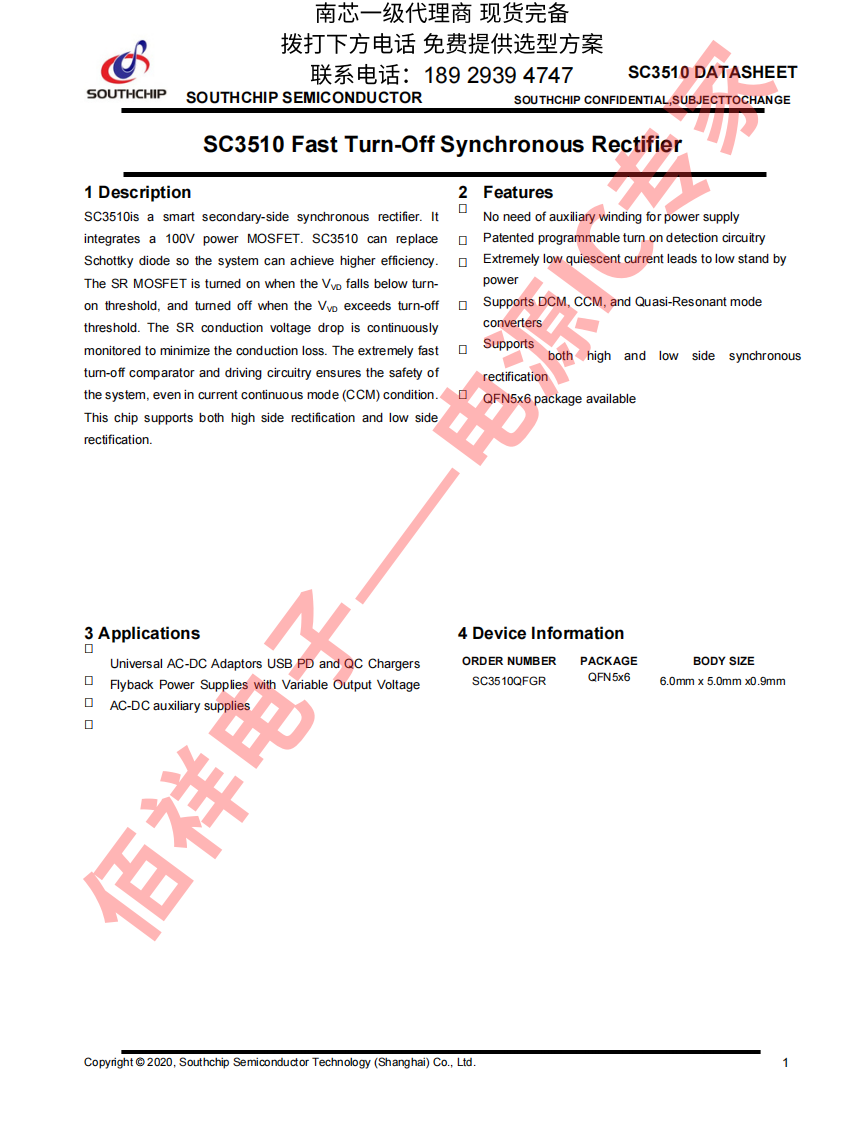

为解决同步整流设计的多重难题，作为南芯一级代理商，佰祥电子本期为您深度解析一款专为反激变换器打造的高性能同步整流芯片 —— 南芯 SC3510。它以原生集成 100V 功率 MOSFET + 快速关断驱动 + 专利导通检测的一体化设计，凭借五大核心优势，成为中高压同步整流电源设计的标杆级器件。

一、原生集成：一体化架构设计，适配多拓扑整流需求

SC3510 并非简单的功率 MOSFET 与驱动电路的组合拼接，而是立足于反激变换器全场景整流需求的一体化原生架构设计。它将 100V 高压功率 MOSFET、超快关断比较器、自适应导通检测电路、UVLO 欠压锁定模块高度集成，在 QFN5x6 紧凑型封装内实现了高电压耐受、多模式兼容、高效率整流与高可靠性运行的四重平衡，无需辅助绕组供电，完美适配 DCM/CCM/QR 模式反激电源、高 / 低边整流拓扑的一站式同步整流解决方案。

二、五大核心亮点，破解同步整流设计痛点

作为支持 100V 高压耐受的快速关断同步整流芯片，SC3510 以差异化的集成设计与高性能表现，解决了传统同步整流方案效率低、关断慢、兼容性差、待机功耗高、外围复杂等痛点，核心参数为 VD 端 100V 耐压、10ns 关断传播延迟、低至 80μA 关机电流，支持高 / 低边双拓扑整流，成为中高压电源同步整流设计的优选器件。

1. 高压宽域兼容，适配多模式反激拓扑

面对反激电源高压输入、多工作模式切换的需求，SC3510 以强悍的兼容能力构筑稳定整流基础：
（1）支持 VD 端 100V 高压耐受，轻松应对 AC-DC 适配器、USB PD 快充的高压输入场景，电压裕量充足；
（2）原生兼容 DCM（断续导电模式）、CCM（连续导电模式）、QR（准谐振模式）反激变换器，无需额外配置即可适配不同拓扑设计；

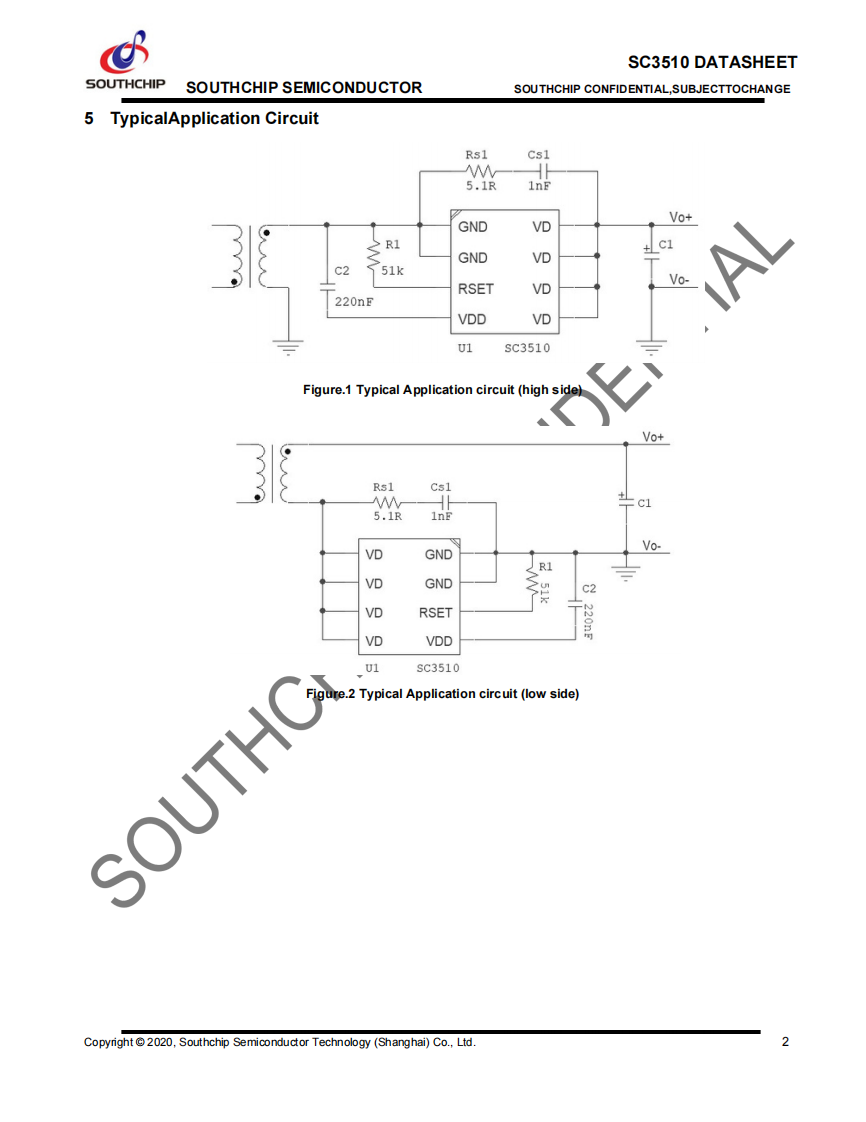

（3）支持高边与低边两种同步整流拓扑，单芯片覆盖多类电源架构，降低多项目开发成本。

2. 超快关断响应，突破 CCM 模式效率瓶颈

CCM 模式下的关断延迟是传统同步整流芯片的核心痛点，SC3510 在开关速度上实现革命性突破：
（1）内置超快关断比较器与驱动电路，关断传播延迟低至 10ns，即使在 CCM 模式下也能精准关断，避免反向导通损耗；
（2）集成 10mΩ 低导通电阻功率 MOSFET，大幅降低传导损耗，搭配实时导通压降监测功能，进一步优化能量损耗；
（3）反向恢复时间仅 49ns、反向恢复电荷 85nC，开关损耗远低于传统肖特基二极管，显著提升电源整机效率。

3. 低功耗深度优化，满足严苛待机要求

待机功耗是电源产品的关键指标，SC3510 在功耗控制上实现全场景优化：
（1）关机电流低至 80μA，RD 模式静态电流最大 135μA，PT 模式最大 170μA，大幅降低电源待机功耗，轻松满足能效标准；
（2）无需辅助绕组供电，通过内置 70mA 电流源为 VDD 供电，减少外围供电电路损耗，简化电源拓扑；
（3）VDD 电压范围宽至 4.5-12V，支持 UVLO 欠压锁定功能（滞回 0.25V），确保低电压下稳定工作，进一步优化轻载功耗。

4. 专利检测 + 全景保护，守护整流全流程安全

精准的导通检测与完善的保护机制是同步整流安全运行的核心，SC3510 配备全维度防护体系：
（1）导通检测：搭载专利可编程导通检测电路，支持 RD（上升检测）与 PT（平台时间）两种模式，通过 RSET 引脚灵活配置，有效避免 DCM/QR 模式下寄生振荡导致的误导通；
（2）电压电流保护：VD 端支持 - 1~100V 宽电压范围，RSET 引脚耐压达 6.5V，内置 VDD 欠压锁定、过压保护，从引脚到芯片核心实现全链路防护；
（3）环境与 ESD 防护：结温工作范围 - 40℃~125℃，支持 2KV 人体模型（HBM）ESD 防护、1KV 带电设备模型（CDM）防护，适应复杂电磁环境与极端温度场景。

5. 紧凑封装 + 极简外围，释放 PCB 宝贵空间

在迷你适配器、集成式电源等小体积场景中，器件体积与外围复杂度直接决定产品形态，SC3510 做到了小型化与极简设计的双重突破：

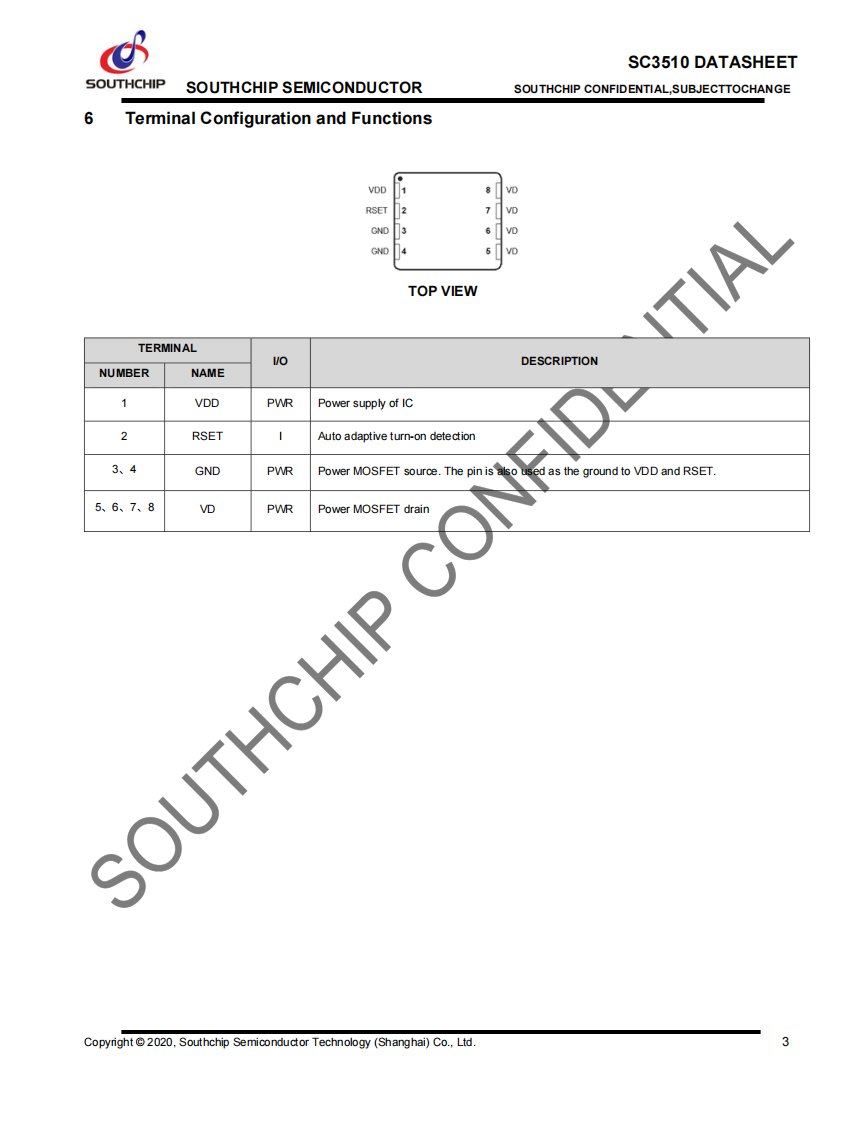

（1）采用业界主流的 QFN5x6（6.0mm×5.0mm×0.9mm）紧凑型封装，集成度高，无需额外搭配功率 MOSFET 与驱动芯片，大幅缩减 PCB 占用面积；
（2）封装热阻优异，结到壳热阻仅 1.5℃/W，结到环境热阻 50℃/W，散热性能突出，适配高功率密度电源设计；
（3）外围仅需搭配 0.1-1μF VDD 滤波电容、RSET 配置电阻等基础无源器件，即可实现完整同步整流方案，大幅简化 PCB Layout，缩短产品开发周期。

三、产品核心价值与定位

总体而言，SC3510 绝非一款简单的 “MOSFET + 驱动” 组合器件，而是在高压耐受、快速关断、低功耗控制、多模式兼容、小型化集成之间，做出了极其精准的工程取舍，这充分体现了南芯在电力转换芯片领域的深厚技术底蕴。

凭借一体化集成架构、100V 高压耐受、10ns 超快关断、专利导通检测与堡垒级安全防护，SC3510 完美契合 AC-DC 适配器、USB PD 快充、反激式可变电压电源、AC-DC 辅助电源的设计需求，成为中高压同步整流电源设计的优选利器。

作为南芯的一级代理商，佰祥电子不仅提供原装正品的 SC3510 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的同步整流电源产品在消费电子、工业电源等领域实现更高效、更可靠的落地。

面向电源产品高效率、小型化、高功率密度的发展趋势，SC3510 以集成化、高兼容、高效率、高安全的核心优势，必将成为中高压同步整流电源设计中不可或缺的核心器件，为终端产品的能效升级与性能优化提供核心动力。
