中高压升压方案外围器件繁多，整体体积大且调试复杂；传统升压芯片在高升压比工况下效率骤降，发热严重；工业级宽压场景下，芯片抗干扰和保护能力不足，故障率高。作为设备供电的核心组件，升压转换器的宽压适配能力、转换效率和可靠性直接决定终端产品的稳定性和小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY7304 芯片。
一、原生集成：一体化架构设计，适配宽压工业与便携场景需求

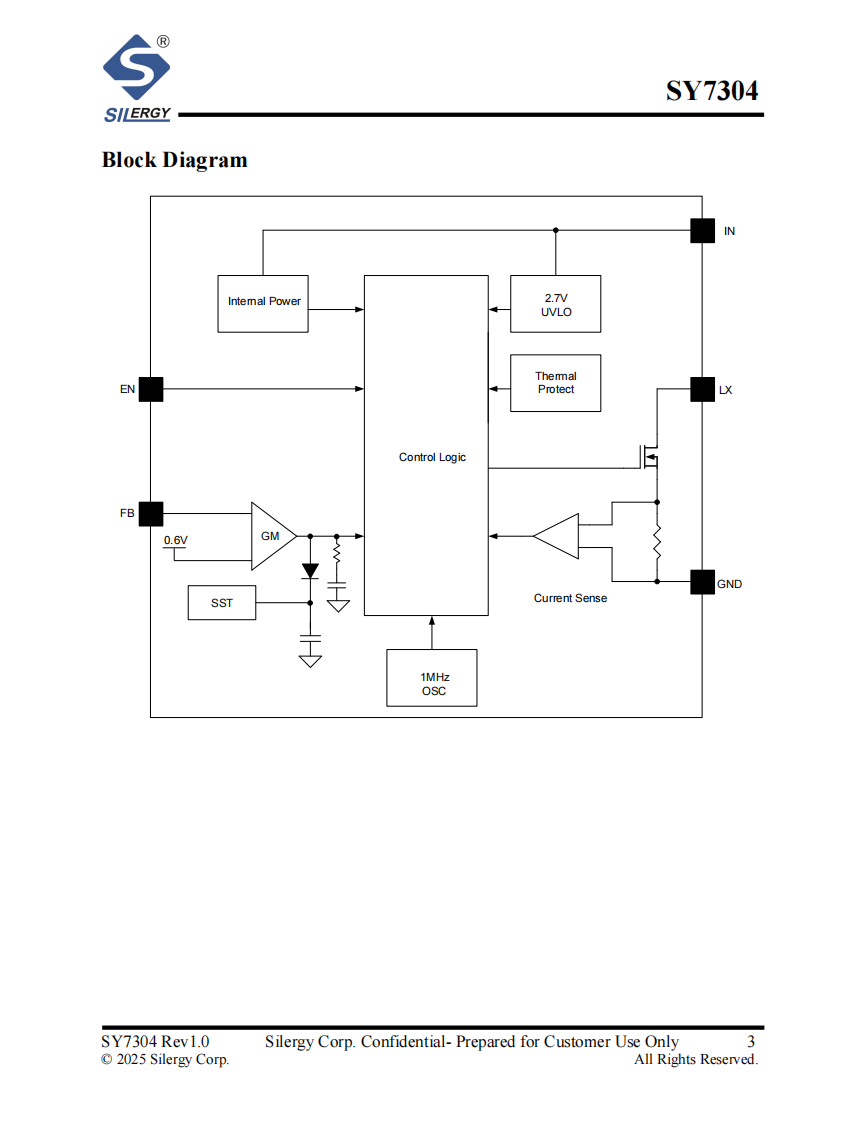

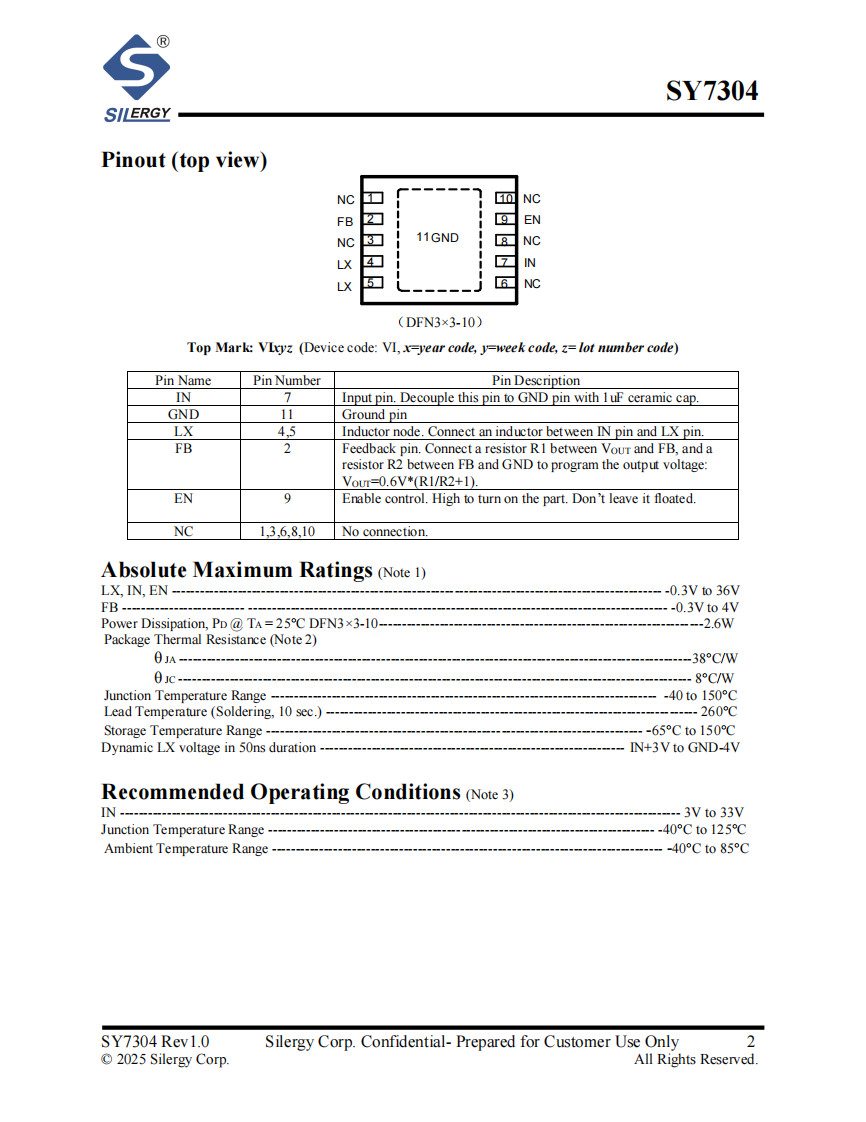

SY7304 并非简单的功率管与控制电路的组合拼接，而是立足于宽压工业与便携式电子全场景需求的一体化原生架构设计。芯片原生集成 0.6V 基准电压源、1MHz 振荡器、电流模式控制模块、120mΩ N 沟道 MOSFET、内部软启动模块、逐周期峰值电流限制模块、过热保护模块、输入欠压锁定模块八大核心功能单元。在 DFN3×3-10 紧凑型封装内实现了高集成度、高效率、小体积、高可靠性的四重平衡，完美适配便携式设备、电池供电系统、PCI/PCIe 网卡的一站式供电解决方案。
二、五大核心技术亮点，破解宽压电源设计痛点

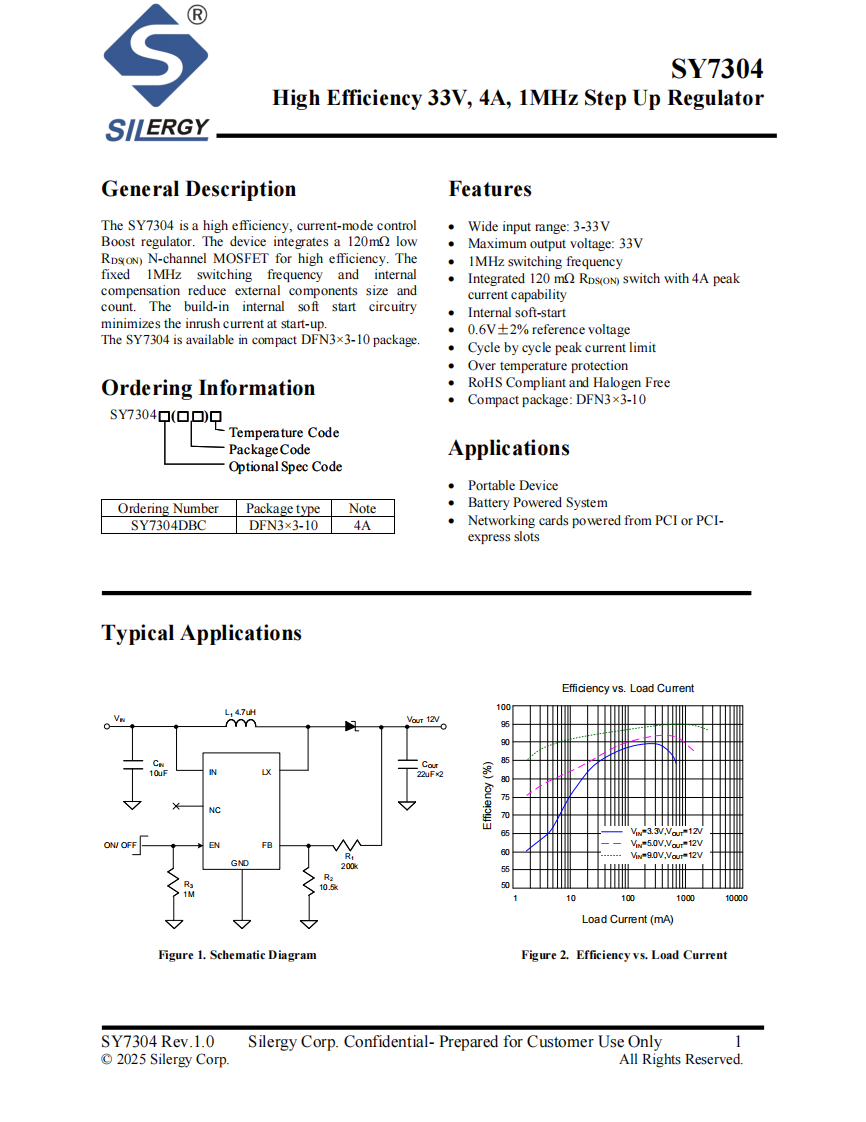

SY7304 是一款电流模式控制升压转换器，输入电压范围 3V 至 33V，输出电压最高支持 33V，峰值电流限制典型值 4A，开关频率典型值 1MHz，集成 120mΩ 低导通电阻主开关 MOSFET，采用 DFN3×3-10 封装。
1. 超宽输入输出范围，覆盖多场景供电需求
输入电压范围 3V 至 33V，支持单节至多节电池串联供电，以及各类工业直流电源输入；
输出电压可通过外部电阻分压任意调节，最高支持 33V，调节公式为 VOUT=0.6V×(R1/R2+1)；
最大占空比可达 90%，适配高升压比的应用场景，满足中高压负载的供电需求。
2. 低损耗架构，全负载区间高效运行
集成 120mΩ 低导通电阻 N 沟道 MOSFET，大幅降低功率管导通损耗；
采用固定 1MHz 开关频率，可选用小尺寸电感和电容，同时优化了开关损耗；
典型静态电流仅 100µA，关断电流最大 15µA，有效降低设备待机和关机状态的功耗。
3. 高集成度设计，大幅简化外围电路
内部集成环路补偿，无需额外外部补偿元件，减少外围器件数量；
内置软启动电路，有效抑制上电时的浪涌电流，保护后级电子器件不受冲击；
采用 DFN3×3-10 紧凑型封装，封装尺寸仅 3mm×3mm，大幅压缩整体供电方案体积。
4. 完善的全链路保护，保障系统长期稳定
逐周期峰值电流限制，典型值 4A，防止过流损坏内部功率管和后级负载；
内置输入欠压锁定，上升阈值 2.7V，迟滞 0.1V，避免电压波动导致的芯片频繁启停；
内置过热保护，关断温度 150℃，恢复迟滞 15℃，防止芯片过热造成永久性损坏。
5. 极简开发流程，缩短产品上市周期
标准应用电路仅需输入电容、输出电容、电感和反馈电阻四个核心外围器件；
提供标准化的 PCB 布局指导，明确关键器件的布局要求，降低布线难度；
支持快速启动和使能控制，EN 引脚拉高至 2V 以上即可开启，拉低至 0.4V 以下即可关断。
三、产品核心价值与定位
总体而言，SY7304 绝非一款简单的 “升压转换器”，而是矽力杰针对宽压工业与便携式电子场景，在宽压适配、转换效率、集成度、保护机制、开发便捷性五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。
该芯片广泛适用于便携式设备、各类电池供电系统，以及由 PCI 或 PCIe 插槽供电的网卡等产品。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY7304 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的工业与便携电子类产品在相关领域实现更高效、更可靠的落地。
随着工业电子和便携式设备向高电压、小型化、高可靠性方向不断发展，超宽输入输出范围、高集成度的升压转换器将成为市场主流，SY7304 凭借其优异的综合性能，将成为中高压小功率升压场景的理想选择。
