便携式单节锂电与双节电池供电设备普遍面临低输入电压下难以稳定启动、大电流输出工况转换效率偏低、芯片体积过大无法适配超薄便携产品设计三大行业痛点。作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY7066 电源管理芯片。
一、原生集成：一体化架构设计，适配便携式电池供电设备需求

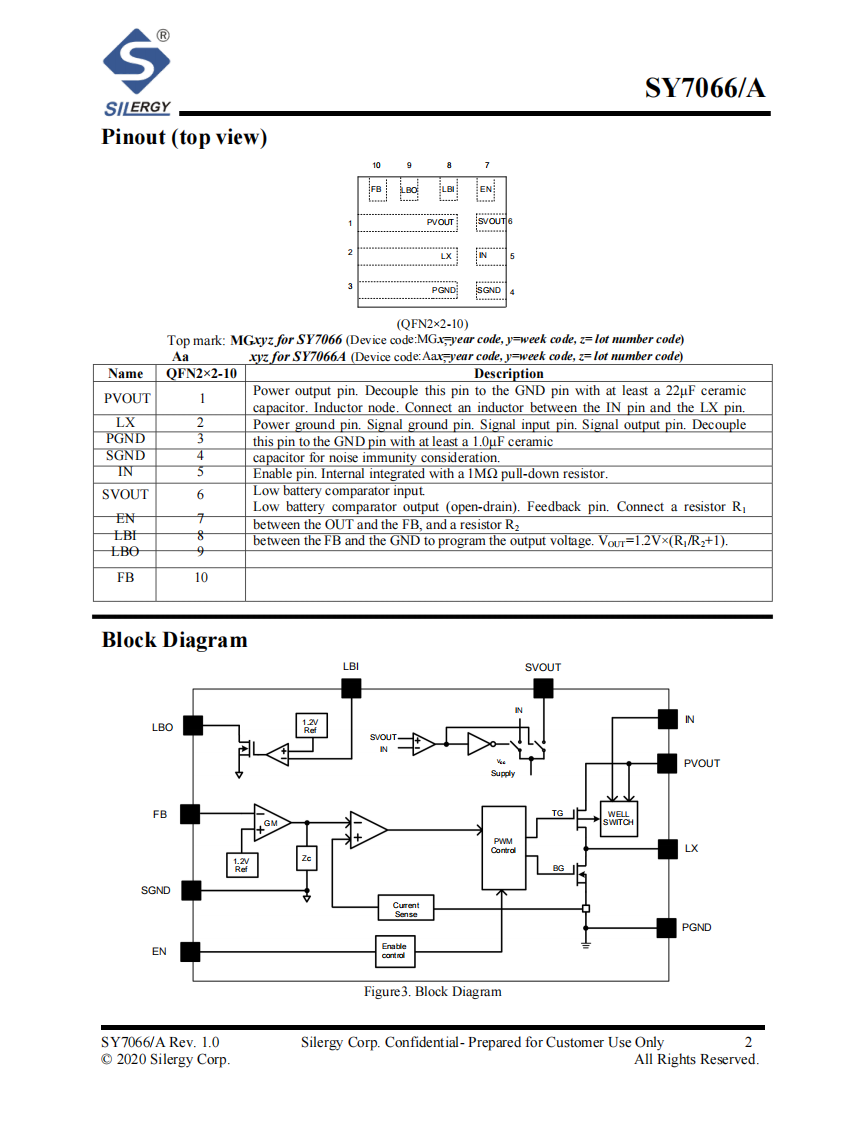

SY7066 并非简单的控制电路与功率器件的组合拼接，而是立足于便携式电池供电设备全场景需求的一体化原生架构设计。芯片集成低导通电阻同步功率 MOS 管，内置输出电压可编程反馈模块，集成输入欠压锁定保护单元，内置输出过压保护电路，搭载低电量检测与指示模块，配置关断输出自动放电功能，集成软启动控制电路，具备关断状态负载完全断开功能。在 QFN2×2-10 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配单节锂电或双节电池供电产品、MP3 播放器、PDA、便携式设备的一站式解决方案
二、五大核心技术亮点，破解便携式设备电源设计痛点
SY7066 支持 1.8V 至 5.25V 宽范围输入电压，输出电压可在 2.5V 至 5.5V 区间灵活调节，芯片峰值电流限制可达 6A，开关频率稳定在 500kHz，核心集成同步整流功率管与关断负载断开功能，整体采用 QFN2×2-10 小型化封装形式。
亮点一：核心精准调控技术
SY7066 采用峰值电流模式控制架构，芯片内部反馈参考电压精准稳定在 1.2V，输出电压可通过外部电阻分压实现可编程调节，LBI 引脚低电量检测阈值为 1.2V 且具备 20mV 迟滞，软启动时间固定为 1.2ms，可实现输出电压与电池电压的双重精准调控。
亮点二：全工况高效运行控制
芯片采用同步整流运行架构，5.0V 输出条件下主开关导通电阻仅 20mΩ，同步开关导通电阻为 40mΩ，有效降低导通损耗，芯片固定 500kHz 开关频率，兼顾全负载段转换效率与外围器件小型化，适配便携式设备全工况高效供电需求。
亮点三：输出性能优化功能
SY7066 在关断状态下可实现输入与输出负载完全断开，避免反向漏电损耗，SY7066 版本自带关断自动输出放电功能，可快速泄放输出电容电量，芯片具备优异的负载瞬态响应特性，有效抑制负载突变带来的输出电压波动，保障供电平稳性。
亮点四：超低启动与静态功耗
芯片最低可在 1.8V 输入电压下稳定启动，适配电池低压供电场景，空载静态电流仅为 10μA，关断状态下电流低于 1μA，极低的静态与关断功耗可显著延长便携式电池供电设备的续航时长，满足低功耗设计需求。
亮点五：全维度硬件安全保护
SY7066 搭载完善的硬件保护机制，内置输入欠压锁定保护功能，具备输出过压保护功能，芯片结温达到 150℃时触发过温关断保护且具备 20℃迟滞，峰值电流限制设定为 6A，多重防护机制可全面避免芯片与后级负载因异常工况损坏。
三、产品核心价值与定位
总体而言，SY7066 绝非一款简单的 “电源管理芯片”，而是矽力杰针对便携式电池供电设备应用，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片核心应用于单节锂电或双节电池供电产品、MP3 播放器、PDA 及其他便携式设备场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY7066 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的便携式电子设备在消费电子领域实现更高效、更可靠的落地。当前便携式消费电子持续向低输入启动、大电流驱动、超薄小型化、低功耗长续航方向演进，SY7066 以同步整流高效架构、6A 峰值大电流、超小封装、低功耗特性的核心优势，成为便携式电池供电设备升压方案的高性价比选型，可有效简化外围电路、降低产品开发周期与 BOM 成本。
