单节锂电 / 多节碱性电池供电的便携设备，普遍存在超低输入电压下无法稳定启动、轻载工况静态功耗偏高、芯片封装过大难以适配超薄机身设计三大行业痛点。作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY7072A 电源管理芯片。
一、原生集成：一体化架构设计，适配便携电池供电设备需求

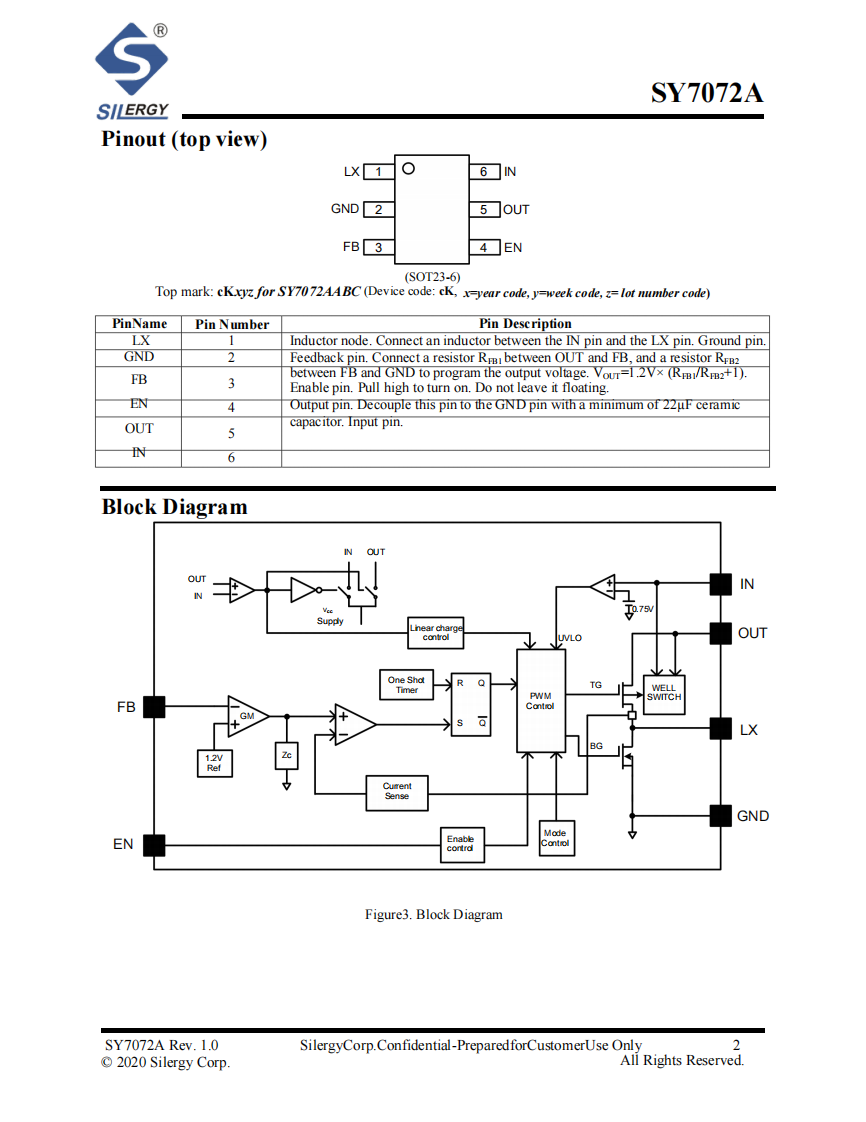

SY7072A 并非简单的控制电路与功率器件的组合拼接，而是立足于便携电池供电设备全场景需求的一体化原生架构设计。芯片集成 NMOS 主开关与 PMOS 同步开关管，内置谷值电流模式控制单元，配置输出电压可编程反馈模块，集成输入欠压锁定保护电路，搭载自动旁路模式切换单元，具备关断负载断开功能，内置输出过压保护模块，集成软启动控制电路。在 SOT23-6 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配单节锂电供电产品、MP3 播放器、PDA 便携式设备的一站式解决方案。
二、五大核心技术亮点，破解便携设备电源设计痛点
SY7072A 支持 0.85V 至 5.5V 超宽输入电压，输出电压可在 1.8V 至 5.5V 区间灵活调节，谷值电流限制最低为 2A，开关频率固定为 1MHz，核心集成同步整流功率管与自动旁路切换功能，整体采用 SOT23-6 小型化封装形式。
亮点一：核心精准调控技术
SY7072A 采用谷值电流模式控制架构，内部反馈参考电压精准稳定在 1.2V，输出电压可通过外部电阻分压实现可编程配置，输入欠压锁定阈值为 0.85V 且具备 0.7V 迟滞，软启动时间固定为 1ms，可实现输入与输出的双重精准调控。
亮点二：全工况高效运行控制
芯片采用同步整流运行架构，3.3V 输出条件下主开关导通电阻为 100mΩ，同步开关导通电阻为 170mΩ，有效降低导通损耗，开关频率稳定在 1MHz，兼顾转换效率与外围器件小型化，输入电压高于输出时可自动进入旁路模式，进一步提升全工况运行效率。
亮点三：输出性能优化功能
SY7072A 在关断状态下可完全断开输入与输出负载，杜绝反向漏电损耗，输入电压超出设定输出电压时无缝切入旁路模式，具备优异的负载瞬态响应特性，可快速抑制负载突变带来的输出电压波动，保障供电平稳性。
亮点四：超低启动与静态功耗
芯片最低可在 0.85V 输入电压下稳定启动，适配电池低压供电场景，典型静态电流仅为 5μA，关断状态下工作电流低于 1μA，极低的静态与关断功耗可显著延长便携式电池供电设备的续航时长。
亮点五：全维度硬件安全保护
SY7072A 搭载完善的硬件保护机制，输出过压保护阈值为 5.8V 且具备 0.3V 迟滞，芯片结温达到 150℃时触发过温关断保护并具备 20℃迟滞，谷值电流限制设定为 2A，同时内置输入欠压锁定保护，多重防护全面避免芯片与后级负载损坏。
三、产品核心价值与定位
总体而言，SY7072A 绝非一款简单的 “电源管理芯片”，而是矽力杰针对便携电池供电设备应用，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。
该芯片核心应用于单节锂电或双节电池供电产品、MP3 播放器、PDA 及其他便携式设备场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY7072A 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的便携式电子设备在消费电子领域实现更高效、更可靠的落地。
当前便携消费电子持续向超低输入启动、低功耗长续航、超薄小型化方向演进，SY7072A 以 0.85V 低压启动、同步整流高效、超小封装、自动旁路的核心优势，成为便携电池供电设备升压方案的高性价比选型，可大幅简化外围电路、降低产品开发周期与整体 BOM 成本。
