矽力杰 SILERGY SY7065 1.8V 输入 5A 峰值 同步升压转换器 规格书 佰祥电子

在 MP3 播放器、PDA、蓝牙耳机、智能手环等单 / 双节锂电供电的便携设备场景中，电池低压下升压能力不足、转换效率低导致续航短、关机后输出残留电压、电池状态无法实时监测、PCB 空间紧张等问题，成为便携设备电源设计的核心痛点。作为便携设备的 “供电核心”，同步升压转换器的低压启动能力、能量转换效率、安全防护设计与集成度，直接决定了终端产品的续航能力、使用安全与产品形态。

为解决便携设备电源设计的多重难题，作为矽力杰核心合作代理商，佰祥电子本期为您深度解析一款专为便携设备打造的高性能同步升压转换器 —— 矽力杰 SY7065。它以原生集成同步升压拓扑 + 输出断开 + 低电量检测的一体化设计，凭借五大核心优势，成为单双节锂电便携设备升压电源设计的标杆级器件。

一、原生集成：一体化架构设计，适配便携设备供电需求

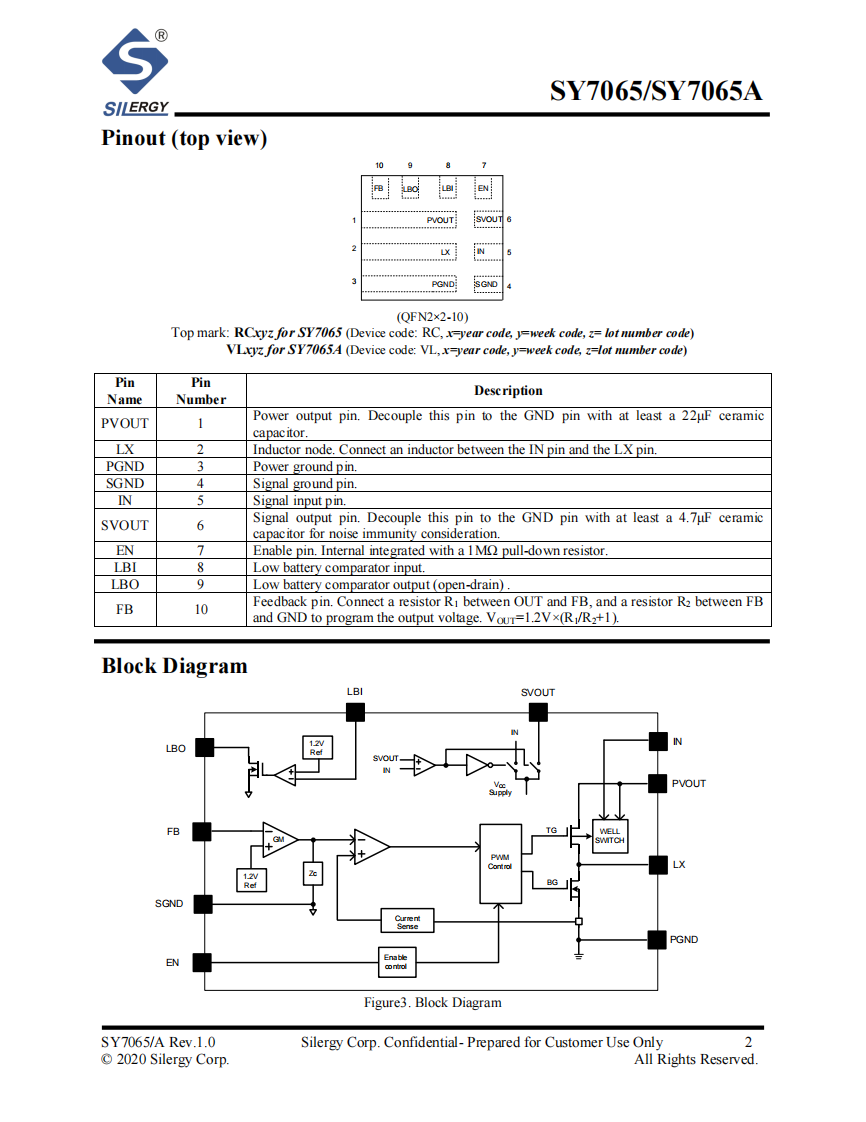

SY7065 并非简单的升压转换器与分立器件的组合拼接，而是立足于单 / 双节锂电便携设备全场景需求的一体化原生架构设计。它将NMOS 主开关 + PMOS 同步开关、输出断开电路、自动放电模块、低电量检测单元、500kHz PWM 控制器、全维度安全保护电路六大核心模块高度集成于一颗芯片，在 2mm×2mm 的超小 QFN 封装内实现了超低压启动、高效率转换、安全输出断开、电池状态监测与高可靠性运行的四重平衡，完美适配各类便携设备的小型化升压电源解决方案。

二、五大核心亮点，破解便携设备供电设计痛点

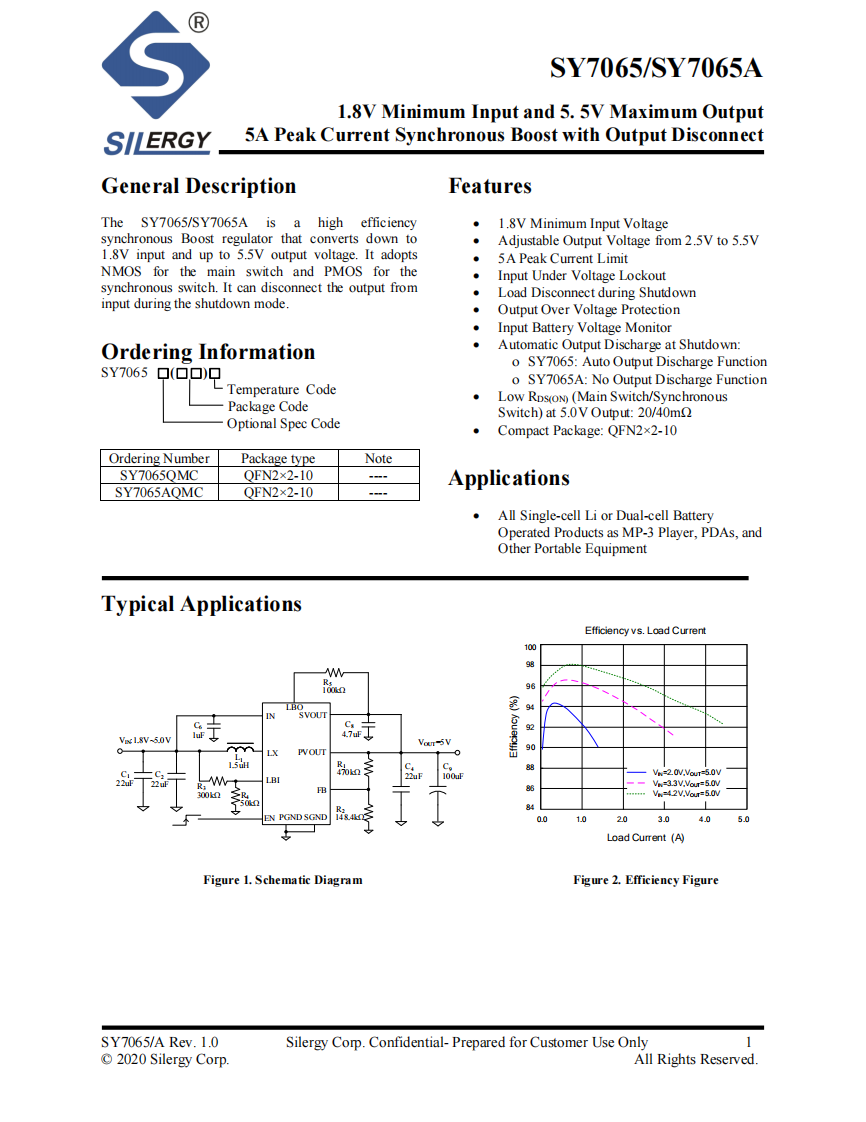

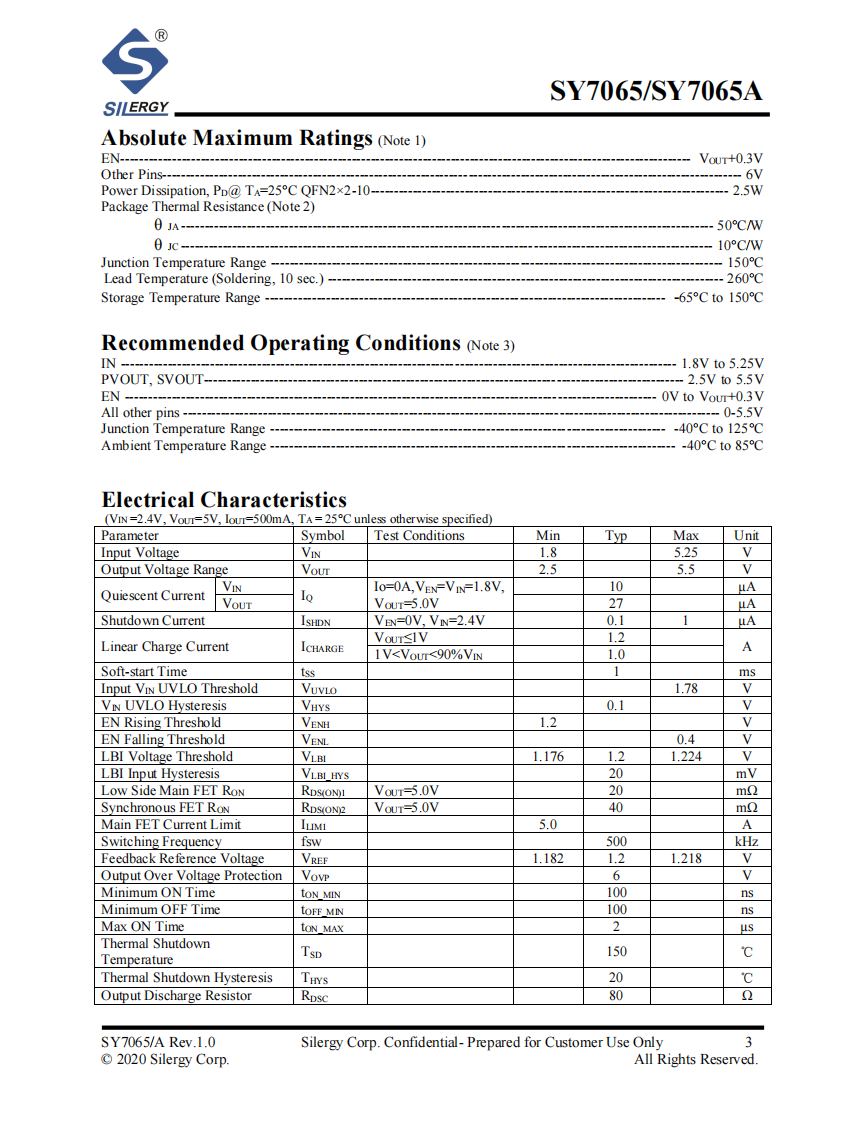

作为 1.8V 最低输入、5.5V 最高输出的 5A 峰值同步升压转换器，SY7065 以差异化的集成设计与性能表现，解决了传统升压方案低压启动难、效率低、安全隐患多、外围复杂、空间占用大等痛点，核心参数为 1.8V~5.0V 输入、2.5V~5.5V 可调输出、5A 峰值电流限制、主管导通电阻 20mΩ、同步管 40mΩ、QFN2×2-10 封装，成为便携设备升压电源设计的优选器件。

1. 超低压输入 + 宽输出，适配单双节锂电全工况

面对锂电放电末期电压低、输出电压需求多样的痛点，SY7065 以强悍的宽压适配能力构筑供电基础：
（1）支持低至 1.8V 的输入电压，可在单节锂电放电末期仍稳定工作，最大化利用电池容量，延长设备续航；
（2）输出电压 2.5V~5.5V 可调，通过 FB 引脚电阻分压灵活配置，满足 5V/3.3V 等不同便携设备的供电需求；
（3）内置 5A 峰值电流限制，可提供持续大电流输出，轻松应对设备瞬时高负载场景，如蓝牙模块启动、屏幕点亮等。

2. 超低导通损耗，挑战升压转换效率天花板

便携设备对续航要求极高，SY7065 在效率与热管理上表现卓越：
（1）采用 NMOS 主开关 + PMOS 同步开关架构，主管导通电阻典型值 20mΩ、同步管仅 40mΩ，极大降低开关与导通损耗；
（2）在 VIN=4.2V、VOUT=5.0V 的典型锂电升压场景下，板端转换效率高达 98%，处于行业同级领先水平；
（3）内置 500kHz 固定开关频率，搭配高效同步升压拓扑，发热控制优异，确保芯片在便携设备密闭空间内稳定运行。

3. 输出断开 + 自动放电，安全防护全面升级

针对传统升压方案关机后输出残留电压的安全隐患，SY7065 搭载专属防护设计：
（1）内置输出断开电路，关机模式下可将输出与输入完全隔离，避免电池通过体二极管反向漏电，大幅降低待机功耗；
（2）SY7065 版本集成自动输出放电功能，关机时通过 80Ω 内置电阻快速泄放输出电容电荷，消除输出残留电压，避免后端设备误触发；
（3）内置 6V 输出过压保护，防止输出电压过高损坏后端电路，故障解除后自动恢复。

4. 内置低电量检测，电池状态实时监控

便携设备需要精准的电池状态提示，SY7065 集成专属监测功能：
（1）内置低电量比较器，通过 LBI/LBO 引脚实现电池电压监测，LBI 基准电压 1.2V，可通过外部电阻分压自定义低电报警阈值；
（2）LBO 为开漏输出，可直接连接 MCU 中断引脚，电池电压低于阈值时输出低电平报警，提示用户充电；
（3）LBI 引脚内置 20mV 迟滞，避免电池电压波动导致的误报警，提升监测稳定性。

5. 超小封装 + 极简外围，释放 PCB 宝贵空间

在寸土寸金的便携设备中，SY7065 做到了小型化与极简设计的双重突破：
（1）采用业界超小的 QFN2×2-10 封装，尺寸仅 2.0mm×2.0mm，大幅缩减 PCB 占用面积，适配 TWS 耳机、智能手环等超小型设备；
（2）封装底部带有裸露散热焊盘，直接与系统地平面连接，既保证焊接牢固，又实现优异的热传导性能，解决小体积下的散热难题；
（3）外围仅需搭配电感、电容、电阻等基础无源器件即可实现完整升压方案，无需额外的保护芯片与检测电路，大幅简化 PCB Layout，缩短产品开发周期。

三、产品核心价值与定位

总体而言，SY7065 绝非一款简单的 “同步升压转换器”，而是矽力杰针对单 / 双节锂电便携设备场景，在超低压启动、高效率转换、安全防护、电池监测、小型化集成之间，做出的极其精准的工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。

凭借一体化集成架构、超低压宽压适配、超高转换效率、全面安全防护与超小封装设计，SY7065 完美契合 MP3 播放器、PDA、蓝牙耳机、智能手环、智能手表等各类便携设备的升压电源设计需求，成为消费电子便携供电领域的优选利器。

作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY7065/SY7065A 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的便携设备电源产品在消费电子领域实现更高效、更可靠的落地。

面向便携设备小型化、长续航、高安全的发展趋势，SY7065 以集成化、低功耗、高效率、高安全的核心优势，必将成为便携设备升压电源设计中不可或缺的核心器件，为终端产品的续航与体验升级提供核心动力。
