大功率便携升压设备普遍存在大电流工况导通损耗偏高导致效率不足、开关频率固定无法兼顾效率与外围体积、大电流方案封装过大难以实现高密度 PCB 布局三大行业痛点。作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY7120 电源管理芯片。
一、原生集成：一体化架构设计，适配大功率便携升压设备需求

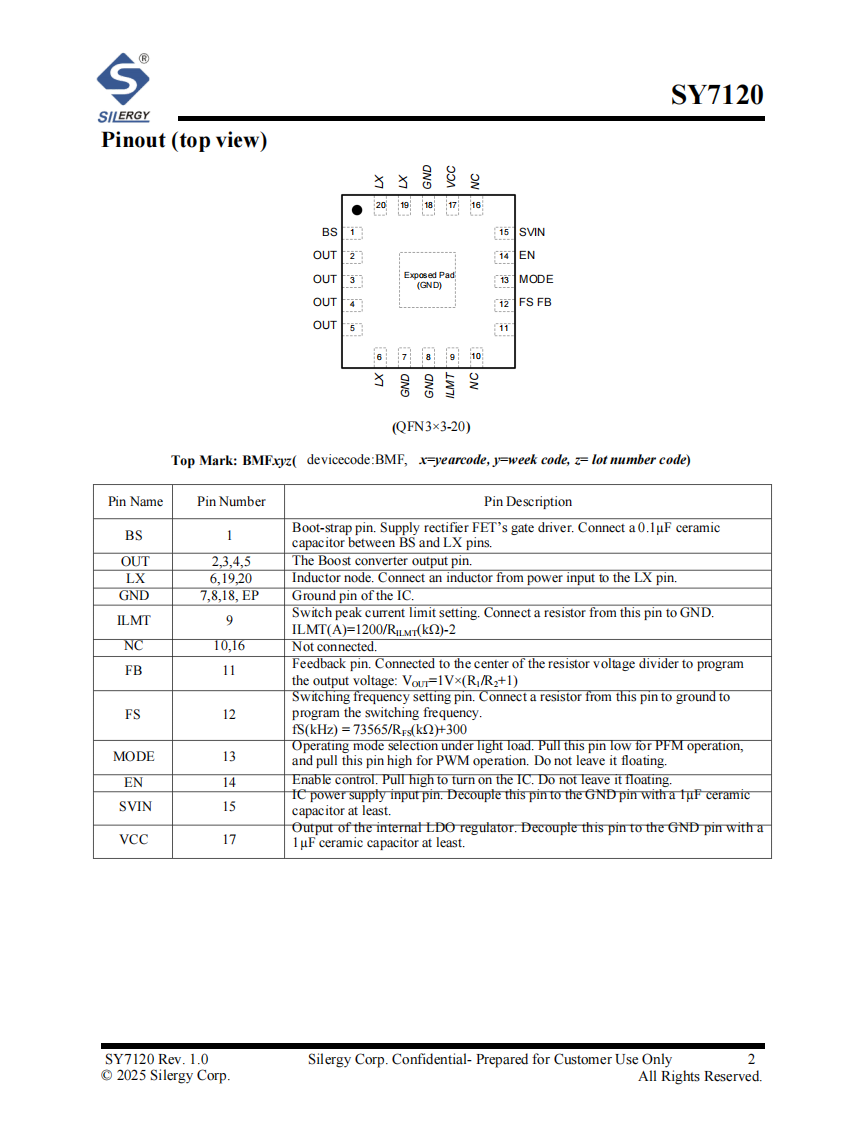

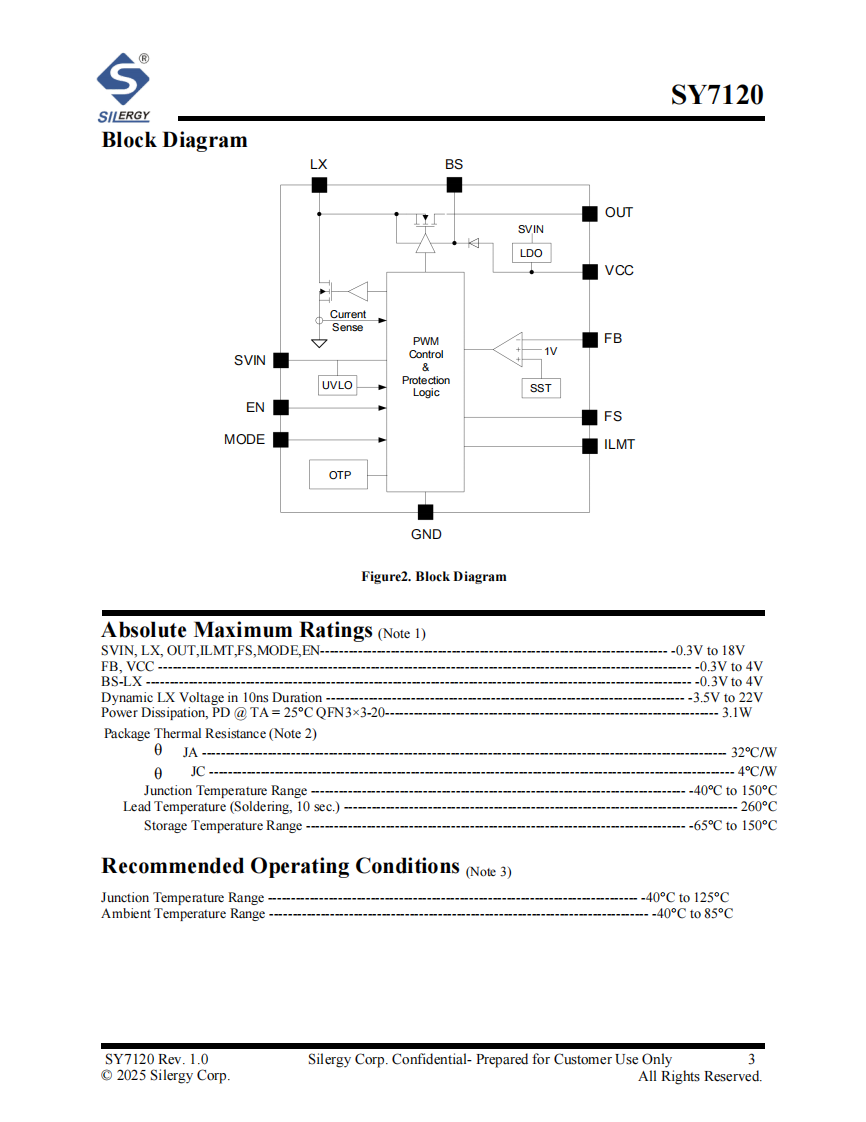

SY7120 并非简单的控制电路与功率器件的组合拼接，而是立足于大功率便携升压设备全场景需求的一体化原生架构设计。芯片集成自适应恒定关断时间控制单元，内置电流模式控制模块，集成低导通电阻同步功率开关管，搭载 PFM/PWM 轻载模式切换电路，配置可编程峰值电流限制模块，内置环路补偿电路，集成软启动控制单元，支持可编程伪恒定频率调节。在 QFN3×3-20 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配充电宝、大功率 AP、电子烟、蓝牙音箱的一站式解决方案。
二、五大核心技术亮点，破解大功率升压电源设计痛点

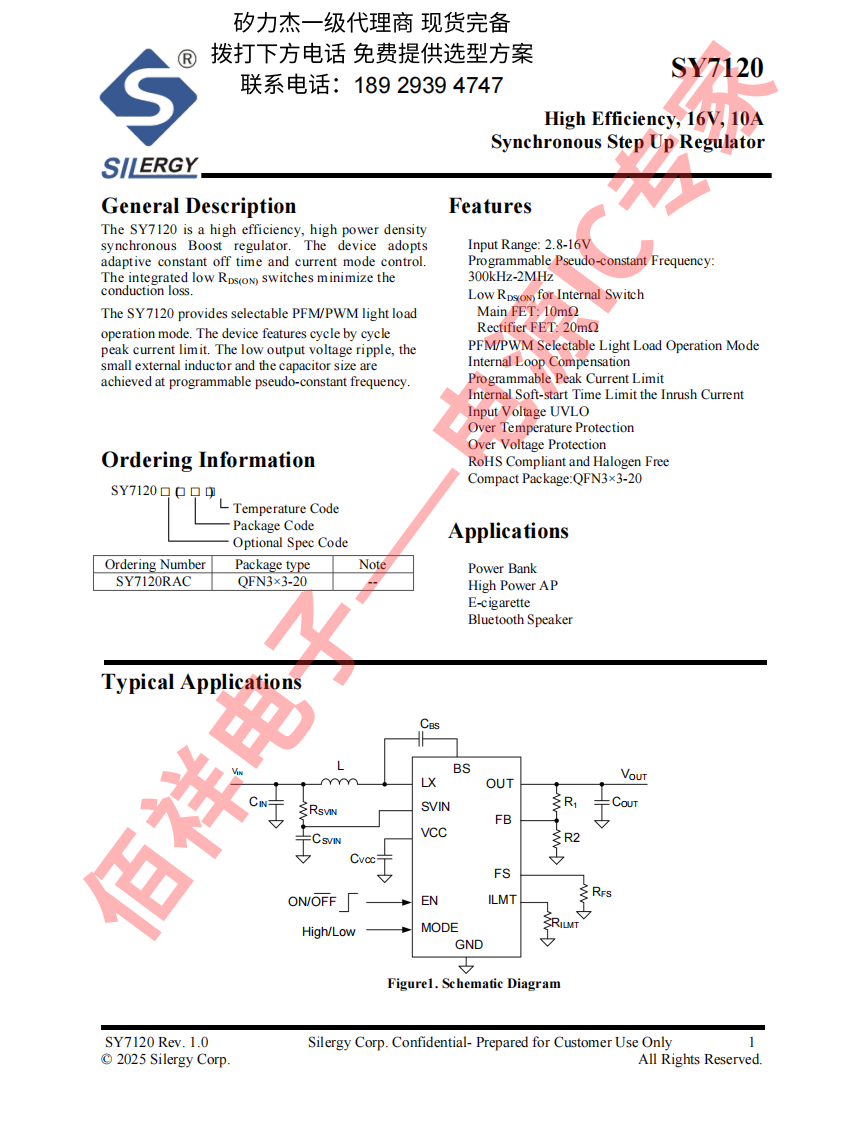

SY7120 支持 2.8V 至 16V 宽范围输入电压，输出电压最高可达 16V 且支持可编程调节，峰值电流限制范围为 2A 至 10A，开关频率可在 300kHz 至 2MHz 区间编程调节，芯片集成低导通电阻同步功率管与内置环路补偿模块，整体采用 QFN3×3-20 小型化封装形式。
亮点一：核心精准调控技术
SY7120 采用自适应恒定关断时间与电流模式双架构控制，芯片内部反馈参考电压精准稳定在 1V，输出电压可通过外部电阻分压实现灵活配置，开关频率与峰值电流均可通过外部电阻独立编程，兼顾不同应用场景的调控精度需求。
亮点二：全工况高效运行控制
芯片采用同步整流架构，主功率开关导通电阻仅 10mΩ，整流开关导通电阻为 20mΩ，可大幅降低大电流工况下的导通损耗，芯片支持 PFM 与 PWM 两种轻载运行模式自由切换，伪恒定频率设计可在全负载段保持高效运行状态。
亮点三：输出性能优化功能
SY7120 内置逐周期峰值电流限制功能，可快速响应过流异常并保障输出稳定，芯片集成软启动电路可有效抑制上电浪涌电流，可编程频率设计支持选用小尺寸电感与电容，同时实现低输出电压纹波，优化供电质量。
亮点四：超低启动与静态功耗
芯片在 2.8V 低压输入条件下即可稳定启动，适配宽压供电场景，芯片静态电流仅为 200μA，关断状态下电流低至 250nA，轻载 PFM 模式下可线性降低开关频率，进一步降低系统功耗，延长便携设备续航。
亮点五：全维度硬件安全保护
SY7120 搭载完善的硬件保护机制，输入欠压锁定阈值为 2.8V，芯片结温达到 150℃时触发过温关断保护且具备 15℃迟滞，输出过压保护阈值为 17V，多重防护机制可全面避免芯片与后级负载因异常工况损坏。
三、产品核心价值与定位
总体而言，SY7120 绝非一款简单的 “电源管理芯片”，而是矽力杰针对大功率便携升压设备应用，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片核心应用于充电宝、大功率 AP、电子烟、蓝牙音箱四大典型场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY7120 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的大功率便携电子设备在消费电子领域实现更高效、更可靠的落地。
当前便携电子设备持续向大功率、高密度、高效率、低功耗方向演进，SY7120 以 10A 大电流驱动、宽频可编程、同步整流高效、超小封装的核心优势，成为大功率升压方案的高性价比选型，可有效简化外围电路、降低产品开发周期与整体 BOM 成本。
