大功率便携升压设备普遍存在大电流工况导通损耗偏高导致效率不足、输出电流限流精度不足难以保护负载、大电流方案封装过大无法实现高密度 PCB 布局三大行业痛点。作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY7215A 电源管理芯片。
一、原生集成：一体化架构设计，适配大功率便携升压设备需求

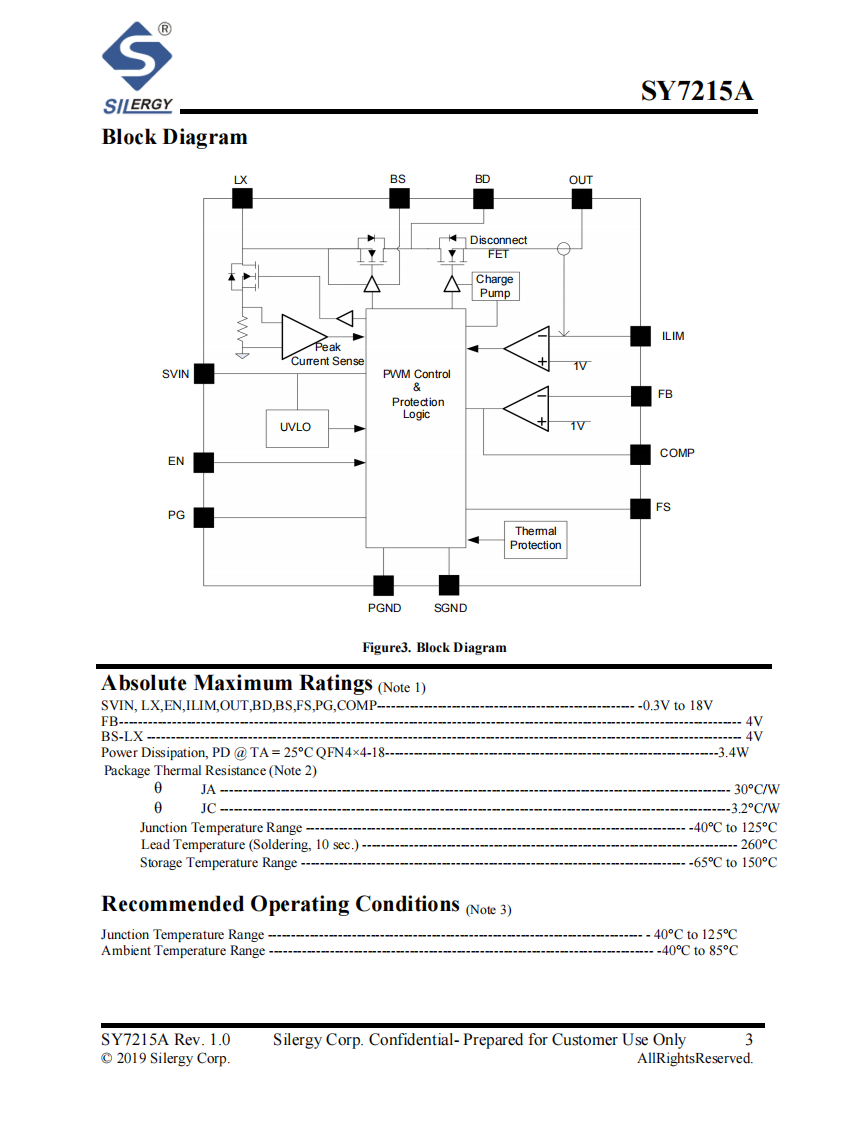

SY7215A 并非简单的控制电路与功率器件的组合拼接，而是立足于大功率便携升压设备全场景需求的一体化原生架构设计。芯片集成自适应恒定关断时间控制单元，内置电流模式控制模块，集成低导通电阻主开关、整流开关与断开开关三管组合，搭载可编程输出电流限制模块，配置逐周期峰值电流保护电路，内置软启动控制单元，具备真关断物理隔离功能，集成电源良好时序指示模块。在 QFN4×4-18 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配充电宝、大功率 AP、便携式大功率供电设备的一站式解决方案。
二、五大核心技术亮点，破解大功率升压电源设计痛点

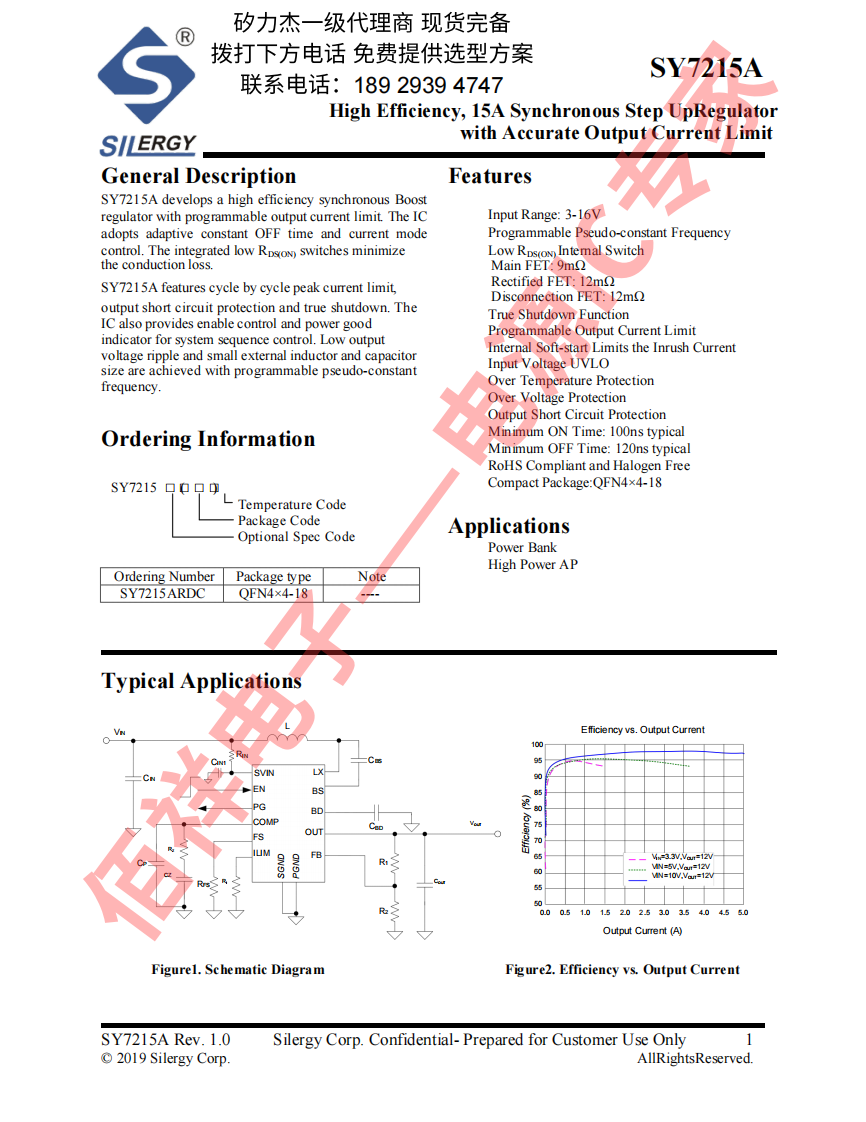

SY7215A 支持 3V 至 16V 宽范围输入电压，输出电压范围为输入电压的 1.1 倍至 16V，主开关峰值电流限制可达 34.5A，输出电流可在 1A 至 15A 区间可编程调节，开关频率支持外部电阻编程调节，芯片集成三颗低导通电阻同步功率管与真关断功能，整体采用 QFN4×4-18 小型化封装形式。
亮点一：核心精准调控技术

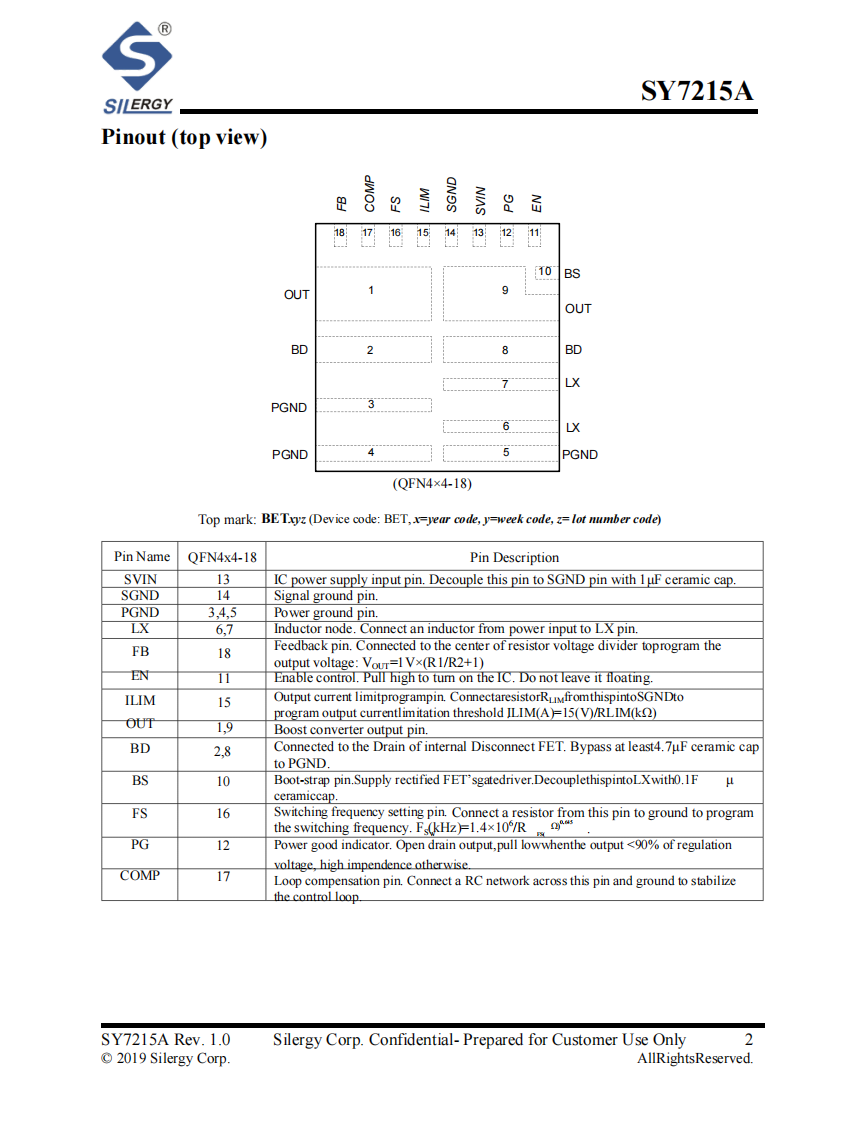

SY7215A 采用自适应恒定关断时间与电流模式双架构控制，芯片内部反馈参考电压精准稳定在 1V，输出电流可通过 ILIM 引脚电阻精准编程，计算公式为 ILIM (A)=15/RLIM (kΩ)，芯片最小导通时间仅 100ns，最小关断时间为 120ns，可实现高速精准的稳压与限流调控。
亮点二：全工况高效运行控制
芯片采用三管同步整流架构，主开关导通电阻仅 9mΩ，整流开关导通电阻为 12mΩ，断开开关导通电阻同样为 12mΩ，可大幅降低大电流工况下的导通损耗，芯片采用可编程伪恒定频率设计，轻载时线性降低开关频率，兼顾全负载段转换效率与低纹波表现。
亮点三：输出性能优化功能
SY7215A 具备逐周期峰值电流限制功能，可快速响应过流异常并稳定输出，内置软启动电路可有效抑制上电浪涌电流，真关断功能可在关断状态下完全断开输入与输出，避免反向灌流，同时提供 PG 电源良好指示引脚，满足系统时序控制需求。
亮点四：超低启动与静态功耗
芯片最低可在 3V 输入电压下稳定启动，适配宽压电池供电场景，芯片静态电流最大为 230μA，关断状态下电流低至 5μA，轻载工况下自动线性折回开关频率，进一步降低系统功耗，延长便携设备续航时间。
亮点五：全维度硬件安全保护
SY7215A 搭载完善的硬件保护机制，输入欠压锁定阈值为 2.85V，芯片结温达到 150℃时触发过温关断保护且具备 20℃迟滞，输出过压保护阈值为参考电压的 110% 至 120%，同时具备输出短路保护功能，多重防护全面避免芯片与后级负载损坏。
三、产品核心价值与定位
总体而言，SY7215A 绝非一款简单的 “电源管理芯片”，而是矽力杰针对大功率便携升压设备应用，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片核心应用于充电宝、大功率 AP、便携式大功率供电设备场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY7215A 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的大功率便携电子设备在消费电子领域实现更高效、更可靠的落地。当前便携电子设备持续向大电流、高密度、高效率、高安全性方向演进，SY7215A 以 15A 大电流驱动、三管低阻高效、精准可编程限流、超小封装的核心优势，成为大功率升压方案的高性价比选型，可有效简化外围电路、降低产品开发周期与整体 BOM 成本。
