宽压升压供电场景普遍存在外围器件数量多导致体积偏大、固定频率方案适配性差、轻载功耗偏高且稳压精度不足三大行业痛点。作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY7304 电源管理芯片。
一、原生集成：一体化架构设计，适配宽压升压便携与工控设备需求

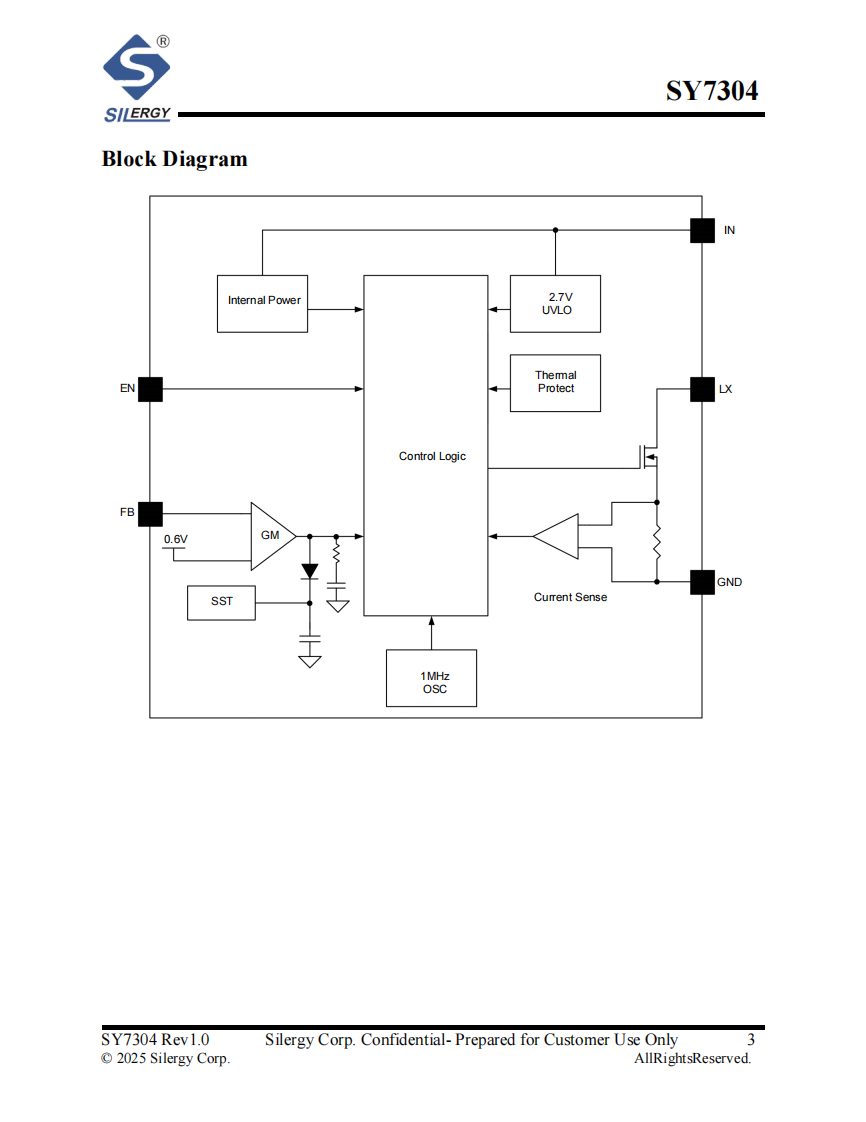

SY7304 并非简单的控制电路与功率器件的组合拼接，而是立足于宽压升压便携与工控设备全场景需求的一体化原生架构设计。芯片集成电流模式控制单元，内置 120mΩ 低导通电阻 N 沟道 MOSFET，搭载内部环路补偿模块，配置内置软启动控制电路，集成逐周期峰值电流限制模块，内置过温保护单元，配置输入欠压锁定电路，集成高精度电压基准模块。在 DFN3×3-10 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配便携式设备、电池供电系统、PCI 或 PCIe 插槽供电网卡的一站式解决方案。
二、五大核心技术亮点，破解宽压升压电源设计痛点

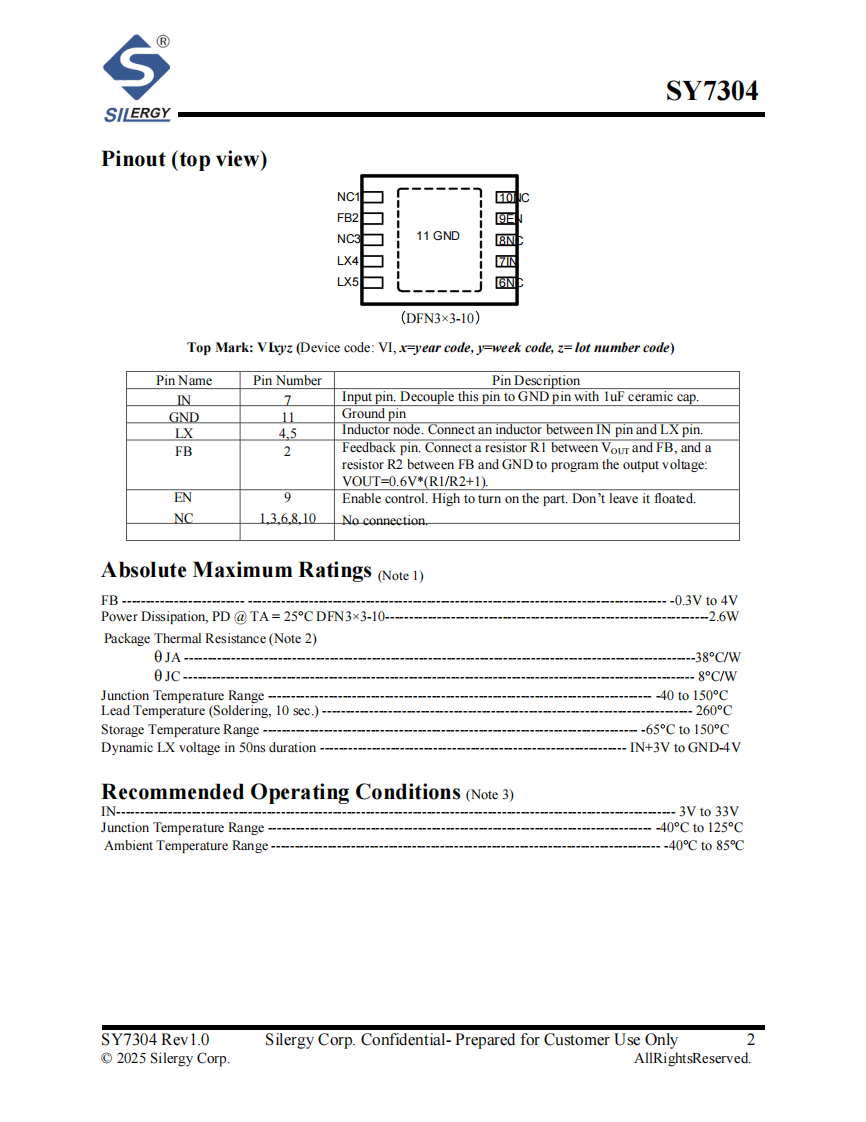

SY7304 支持 3V 至 33V 超宽输入电压，输出电压最高可达 33V 且支持电阻可编程调节，内部功率管峰值电流限制为 4A，开关频率固定为 1MHz，芯片集成 120mΩ 低阻 NMOS 与内部环路补偿功能，整体采用 DFN3×3-10 小型化封装形式。
亮点一：核心精准调控技术
SY7304 采用电流模式控制架构，内部反馈参考电压精准稳定在 0.6V 且误差仅 ±2%，输出电压可通过外部电阻分压灵活配置，最大工作占空比可达 80%，同时具备逐周期峰值电流限制功能，实现稳压与限流的双重精准调控。
亮点二：全工况高效运行控制
芯片集成 120mΩ 低导通电阻 N 沟道 MOSFET，有效降低大电流工况下的导通损耗，采用固定 1MHz 开关频率设计，可显著缩小外围电感与电容的体积，搭配肖特基二极管可实现全工况高效整流转换。
亮点三：输出性能优化功能
SY7304 内置软启动电路，可将上电浪涌电流控制在安全范围，内部集成环路补偿模块，省去外部补偿器件，固定开关频率设计可有效降低输出电压纹波，提升供电平稳性。
亮点四：超低启动与静态功耗
芯片最低可在 3V 输入电压下稳定启动，适配宽压电池与工控供电场景，静态工作电流仅为 100μA，关断状态下电流低于 15μA，极低的静态与关断功耗可有效延长电池供电设备续航。
亮点五：全维度硬件安全保护
SY7304 搭载完善的硬件保护机制，输入欠压锁定上升阈值为 2.7V 且具备 0.1V 迟滞，芯片结温达到 150℃时触发过温关断保护，同时具备 15℃恢复迟滞，4A 逐周期峰值限流可快速防护过流异常，全面保障芯片与负载安全。
三、产品核心价值与定位
总体而言，SY7304 绝非一款简单的 “电源管理芯片”，而是矽力杰针对宽压升压便携与工控设备应用，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片核心应用于便携式设备、电池供电系统、PCI 或 PCIe 插槽供电网卡三大场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY7304 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的宽压升压供电产品在消费电子与工业通信领域实现更高效、更可靠的落地。当前电子设备持续向宽压适配、极简外围、微型化、高能效方向演进，SY7304 以 3-33V 超宽压、4A 大电流、高集成小封装、固定高频简化设计的核心优势，成为宽压升压方案的高性价比选型，可有效缩短开发周期并降低整体 BOM 成本。
