LED庭院灯恒流驱动IC-H6911 4.2V升压5V升压12V升压24V10A大电流芯片

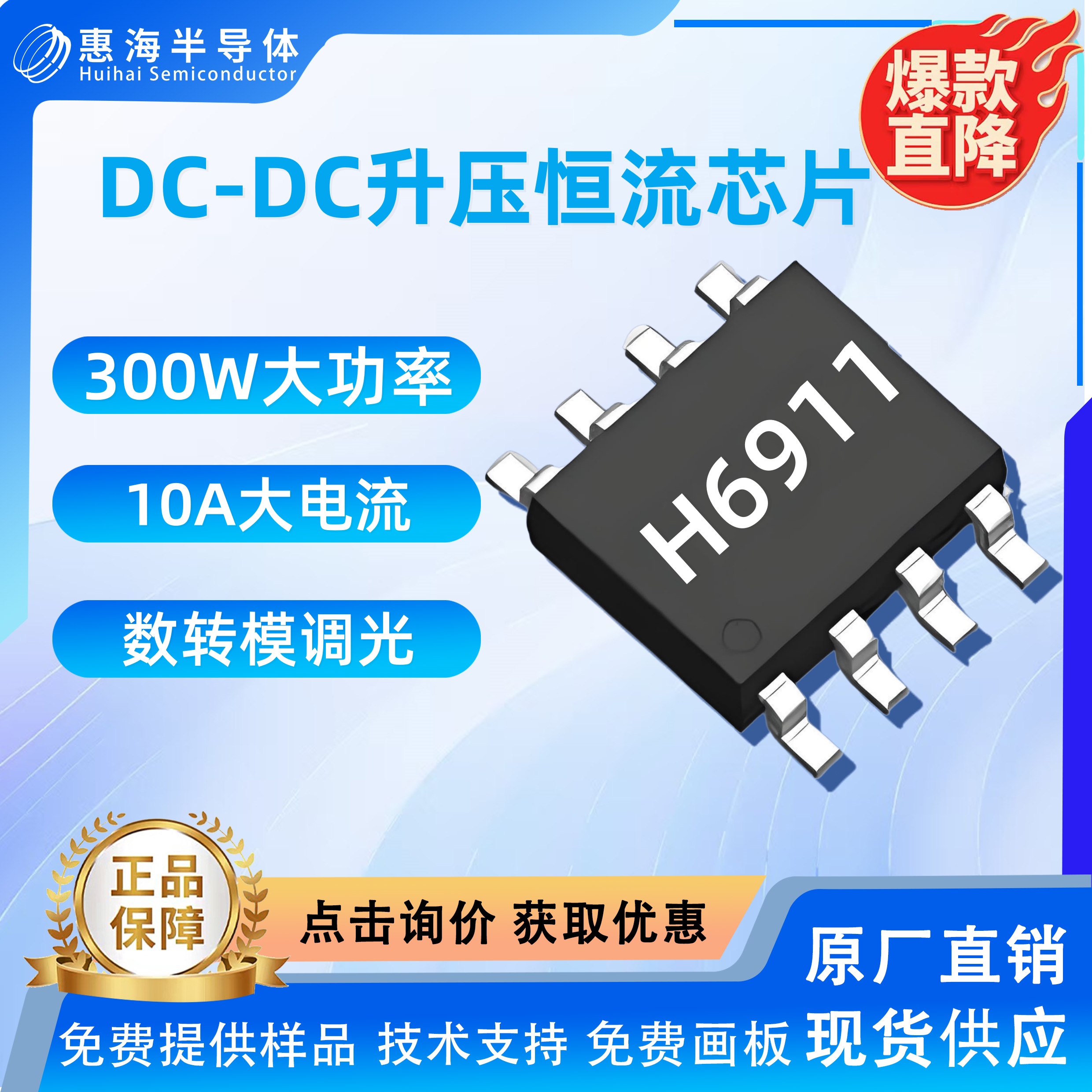

型号：H6911
制造商：惠海半导体

联系方式：18925796970

产品详情

参数

工作电压范围
2.6-40V
调光方式
数转模调

介绍

产品描述

H6911是一款外围电路简洁的宽调光比升压调光LED恒流驱动器，可适用于2.6~40V输入电压范围的LED恒流照明领域。 H6911可以实现高精度的恒流效果，输出电流恒流精度≤±3％，电压工作范围为2.6~40V, 可以轻松满足锂电池及中低压的应用需求，输出耐压仅由MOS耐压决定。PWM调光支持高辉应用，支持1K以上的PWM调光频率，分辨率过 1000:1,芯片设计数转模调制功能，调光全程无频闪。当PWM拉低到GND过40ms芯片自动进入休眠模式以降低功耗，此时待机电流<2uA，当PWM端口拉高以后芯片重新启动。 PWM管脚不能悬空，不使用PWM调光应用时应接入高电平保证开机正常工作状态。 VDD端口可以为外围的PWM控制芯片供电。芯片的输出电流通过IF端口电阻来设定。支持过温降电流和输出过压保护。 H6911采用ESOP-8封装。

产品特征

- -  启动电压 2.5V
  -  工作电压范围2.6~40V
  -  内置 40V的LDO供电
  -  低待机功耗<2uA
  -  转换效率>95%
  -  固定开关频率
  -  芯片恒流精度≤±3％
  -  支持PWM方波信号调光
  -  支持调光频率过32K
  -  数转模功能调光无频闪
  -  调光深度可达0.1%
  -  支持软启动
  -  支持输出OVP过压保护
  -  支持过热降电流保护功能

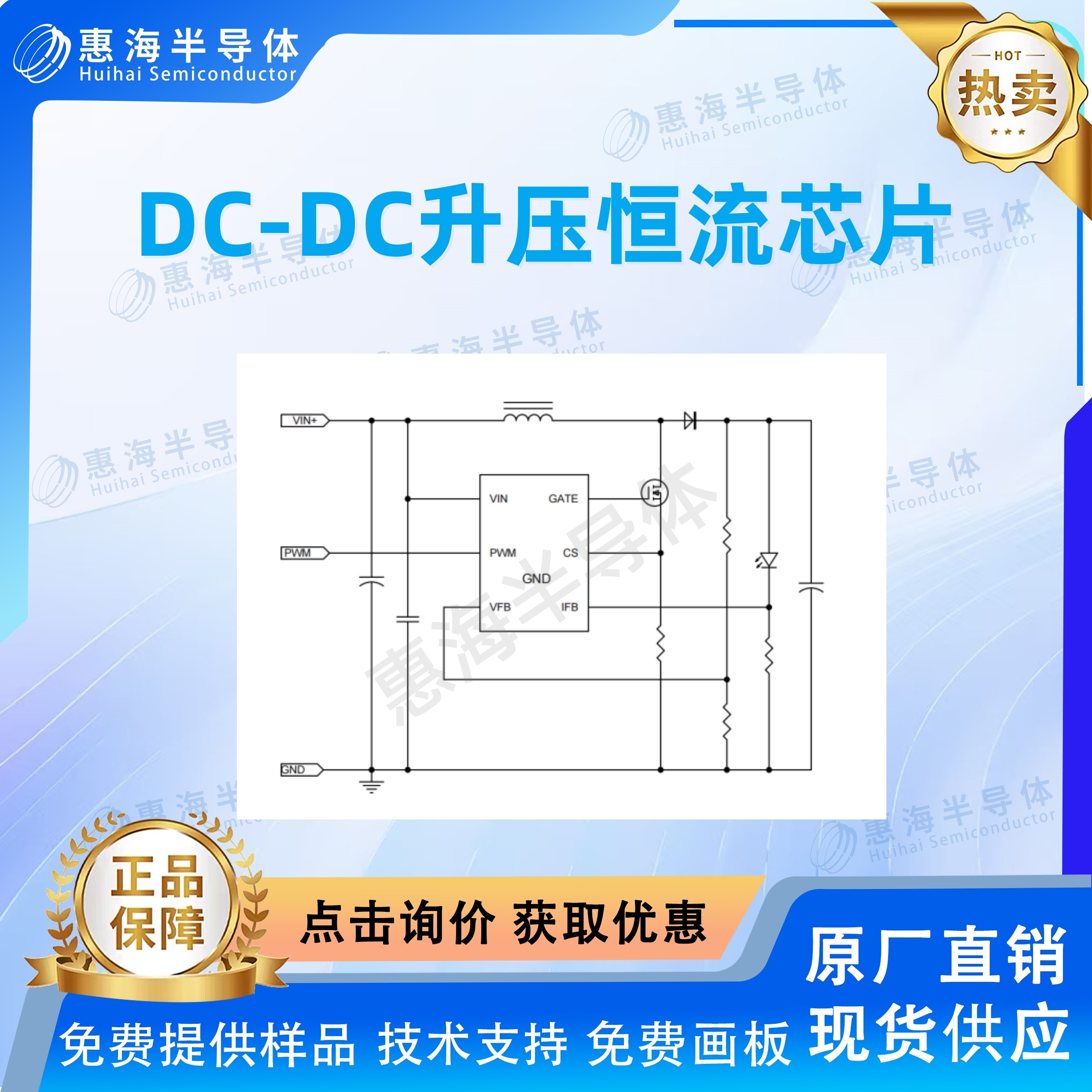

典型应用

- -  户外照明应用
  -  智能调光照明
  -  锂电池供电照明
  -  低压商业照明
  -  太阳能照明
  -  补光灯
