工业级功能安全 MCU 的实战范本 —— 恩智浦FRDM-MCXE31B开发板深度评测

原创
19小时前
317
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

随着物联网智能家居以及工业自动化控制向更高效、更低功耗的方向演进,市场对具备平衡算力、丰富外设与超低功耗的微控制器MCU)需求日益迫切。

恩智浦NXP)推出的 MCX E 系列正是为这一智能边缘市场应运而生。作为该系列的核心评估平台,FRDM-MCXE31B 开发板凭借其紧凑的设计、极高的扩展性以及高性价比,成为了工程师评估新一代智能工业与消费电子应用的理想之选。

开箱介绍

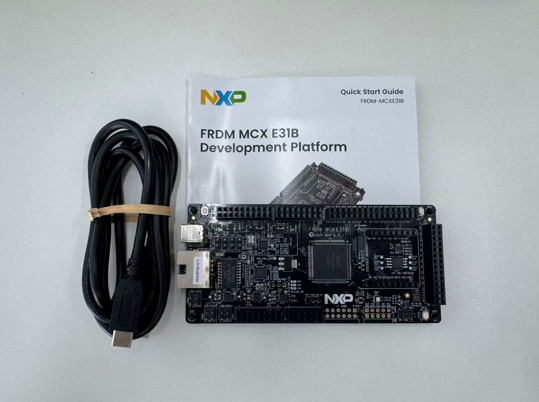

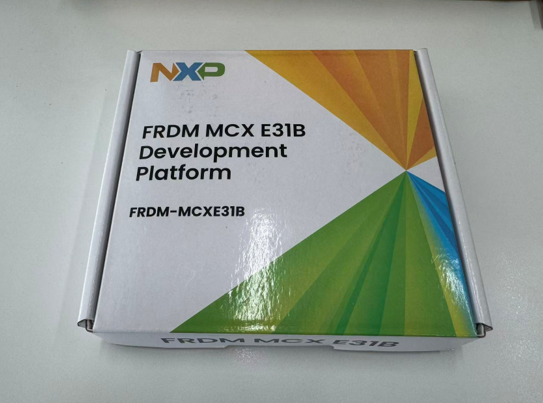

FRDM-MCXE31B 延续了 NXP系列一贯的包装风格,整体视觉简约、现代。打开包装后,全家福配件清单清晰明了:
• FRDM-MCXE31B 开发板主板 1 块
• USB Type-C 数据线 1 根
• 快速入门指南(Quick Start Guide) 1 张
没有冗余的配件,一根 Type-C 线即可同时实现供电、调试与串口通信,彰显了 NXP 贴近开发者、开箱即用的效率理念。

硬件架构

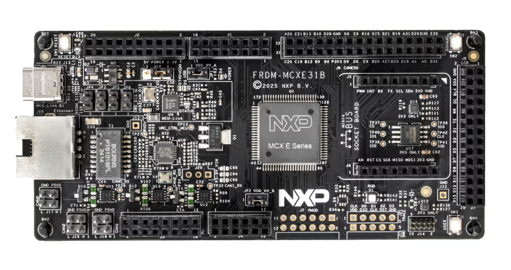

整体布局与人性化设计
FRDM-MCXE31B 尺寸小巧(118×55mm),四角带有圆弧过渡。板卡采用黑色沉金工艺 PCB,布局紧凑而工整。在板卡背面,NXP 还在板卡背面预留了绝缘隔离垫安装孔,可有效防止桌面静电或金属杂物导致短路。

核心 MCU 性能剖析
FRDM-MCXE31B 的核心是一颗专为工业、汽车等高可靠场景定制的 MCX E31 芯片。它通过了 IEC 61508 SIL2 功能安全认证,极大降低了合规风险。其核心参数与开发价值如下表所示:

核心维度 关键参数 开发价值
算力 160 MHz / 846 CoreMark Cortex-M7 内核配合总线存储无瓶颈,带双精度 FPU,5.28 CoreMark/MHz 高效率,可完美兼顾「RTOS + 复杂算法 + 多协议栈」
存储 4 MB Flash + 512 KB SRAM 大容量存储免去频繁裁剪代码的烦恼,4MB Flash 可存大型程序与双备份 OTA 固件,512KB SRAM 支撑大缓存协议栈与图形库
硬实时保障 96 KB TCM RAM(紧耦合内存) 直接连接内核零等待访问,放置关键中断与实时控制代码,确保零延迟的控制确定性,适配电机控制等硬实时场景
硬件级安全 EdgeLock 独立安全区域 物理隔离的独立硬件安全区域,安全存储密钥与证书,实现安全启动、固件加密,防止固件被克隆破解
HSE_B 硬件加密引擎 内置硬件加速 AES/RSA/ECC/SHA 等加密算法,不占主核算力,通信加密与数据签名既快又安全
环境可靠性 2.97~5.5V宽压 直连 5V 工业系统无需精密稳压电路,适配电池供电与电压波动场景,降低硬件设计复杂度,提升产品稳定性
-40°C~125°C工业宽温 工业级宽温设计,最高结温 135℃,适配户外及恶劣环境,长期稳定工作不降频,无需额外温控设计
时钟 灵活时钟源 + SPLL 锁相环 多种时钟源灵活选择,FXOSC 高精度、FIRC 快速启动、32kHz 低功耗,SPLL 倍频灵活配置外设时钟,满足不同速率需求
调试 CoreSight 工具链(含 SWD/HTM) 完善的 CoreSight 调试工具链,支持硬件跟踪宏单元 HTM 与闪存断点 FPB,程序跑飞也能秒定位,提升开发调试效率

MCXE31B 的参数并非孤立,而是将“安全认证、确定性算力、硬件防护、灵活时钟与高效调试”融为一体,构建了一套直击高可靠工业级痛点的完整开发支撑体系。

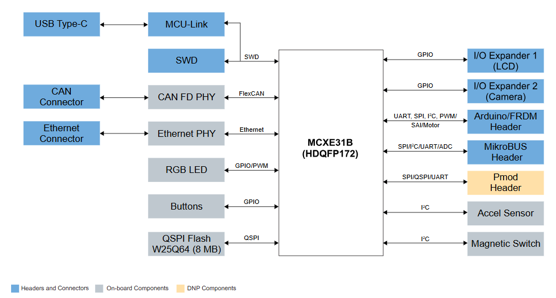

板载资源

FRDM-MCXE31B 拥有扎实的硬件底座与丰富的生态扩展能力,其板载资源不仅做到了主流总线的全覆盖,更通过双芯片架构(主控芯片 + 调试芯片)及丰富传感器为工业级原型开发提供了开箱即用的便利。

1. 全覆盖的通信与组网核心:
板卡引出了 UARTSPII2C、SAI 和 GPIO 扩展。更具核心竞争力的是集成了 $3$ 路 CAN(FlexCAN)与独立以太网接口(含以太网 PHY 及 CAN 收发器),完美适配大数据量、多总线隔离的工业多节点组网及车载控制。

2. 双芯片架构与板载基础外设: * 核心主控: MCXE31B 芯片负责系统核心调度。
- 调试专用: 搭载 LPC55S16 芯片构建 MCU-Link 调试链路,免去外接仿真器,支持程序下载与硬件跟踪。
- 基础交互: 配备 5V 直流输入(V15/BJT 线性稳压架构)、RGB LED、用户按键及满足低功耗计时的 RTC 晶振 ,外加 QSPI Flash 满足离线数据存储

3. 两款高精度传感器:
板载了 FXLS8974 低功耗三轴加速度计(用于姿态与工业振动监测)以及 NMH1000 高精度磁传感器(用于磁通量与位置定位检测),适配物联网与智能穿戴场景。

4. 三兼容的通用硬件生态:
原生兼容 Arduino、mikroBUS 与 PMOD 三大扩展接口标准,无需自行画板转接,极大缩短了产品的原型验证周期。

上电测试

软件工具链与开发环境
 IDE 支持:MCUXpresso, IAR, Keil MDK
SDK 与示例工程丰富度:UART/I2C/SPI/FlexCAN/ADC/DAC/PWM/安全模块
 烧录与调试:SWD/SWO, ITM trace, CoreSight
 支持语言:C / C++,安全库 EdgeLock API

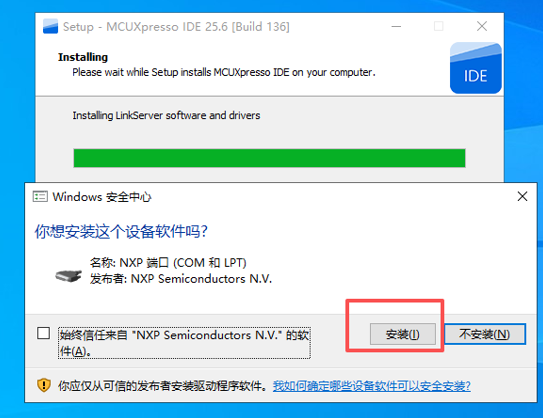

面向恩智浦MCU的MCUXpresso IDE

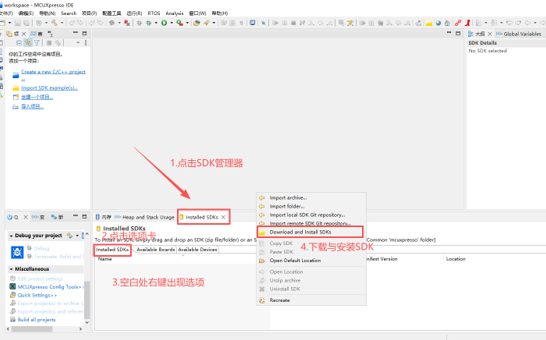

安装对应芯片的SDK:

在以下搜索框搜索开发板SDK安装

快速入门实验

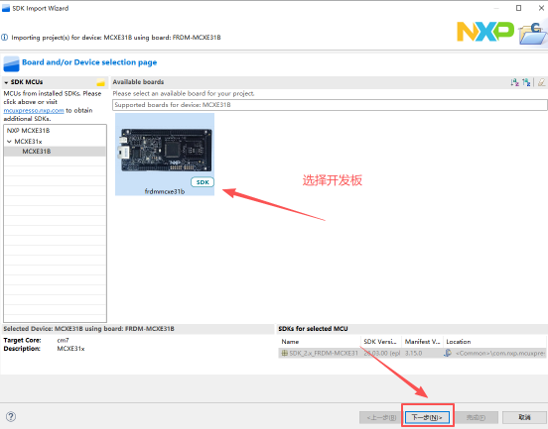

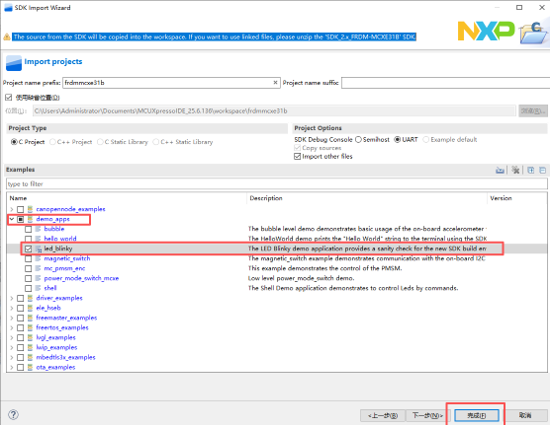

获取示例

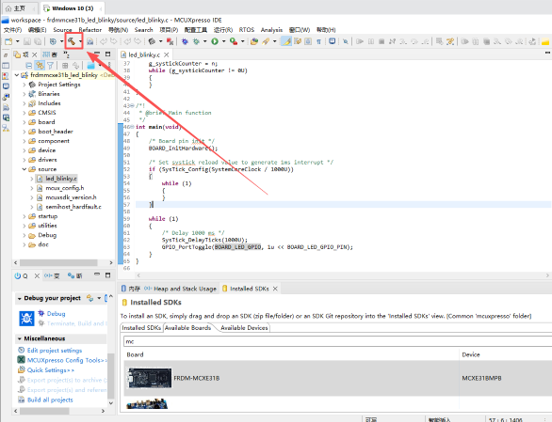

我们在官方示例里面选择led_blinky ,控制板载 LED 闪烁。

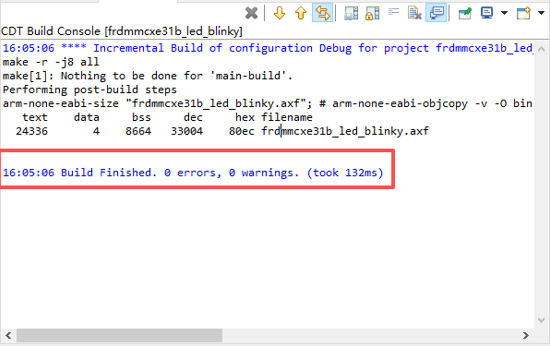

编译示例

编译顺利通过,无错误无警告。

总结

综上所述,FRDM-MCXE31B 凭借完善的软硬件生态直击工业级开发痛点。

软件上,同时提供官方 MCUXpresso IDE 与 VS Code 插件支持,且原生适配 Zephyr RTOS;易用性上,板载带功耗监测(Power Profiling)功能的 MCU-Link 调试器,结合 官方示例代码,实现开箱即用。同时,依托 Arduino、mikroBUS 与 Pmod “三合一”接口,硬件扩展零门槛。

其生态资源虽更侧重专业工业级应用而非趣味 DIY,但对于追求高效率、低风险的专业研发团队而言,它无疑是加速产品量产落地的高效之选。

来源: 与非网,作者: 贸泽电子,原文链接: https://www.eefocus.com/video/2057498.html
