AI大模型、数据中心、云存储等数字化领域的建设浪潮带动了企业级SSD（eSSD）市场的新增需求。根据Yole Group最新报告，2022年全球SSD出货量约3.52亿块，其中企业级SSD出货量约5500万块，占比约15.6%，预计到2028年增至1.11亿块，年复合增长率为18%。同时，企业级SSD对新技术的采纳速度更快，预计到2028年会有69%的用上PCIe 5.0，远超消费级的12%。

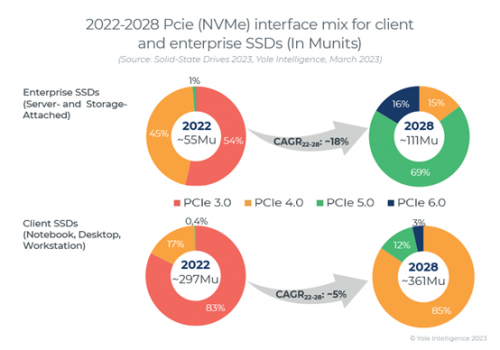

图：2022-2028年企业级SSD与消费级SSD出货量对比（图源：Yole Intelligence）
相比消费级SSD，企业级SSD不仅更快采纳新技术，而且产品的设计要求也更加严格，一般包括高可靠性、高IOPS、高能效、数据备份以及小型化等方面。这些功能的实现不仅视乎原厂存储颗粒的质量，也对eSSD的电源管理方案提出了很大的挑战。近日，在中国电力电子产业大会（上海站）的活动现场，Qorvo PMIC产品线应用经理张俊岳向参会观众重点介绍了Qorvo面向企业级SSD的高度集成电源方案，帮助客户从容应对全球企业级SSD发展的新需求。
图：Qorvo PMIC产品线应用经理张俊岳发表演讲
设计一款eSSD电源管理方案应当考虑什么？
“企业级SSD对于电源容量、稳定性、电源环境噪声等都提出了新的要求，在这样的市场发展趋势下，对应的电源管理方案也必须实现高集成度，并提供相应的功能。”张俊岳表示：“例如高可靠性方面，Qorvo电源管理方案支持实现一系列相关功能，包括关键信号的ADC监测（基于ACT85410）、热插拔的浪涌控制，还有eFuse、升压和降压UV/OV/OC保护、热保护，以及掉电保护、提供分层级的保护机制等等。”
对于企业级SSD“刚需”的数据备份功能，Qorvo电源管理方案集成了关键数据备份的集成掉电保护（PLP）模块，相较传统的掉电保护电路更加灵活，在成本和体积上拥有显著的优势，例如仅存储电容的体积就可以减小至少14.5%、成本更是降低70%。Qorvo方案也提供了专门的掉电保护引脚，可以实现及时告警；当输入端异常掉电，芯片可以将PLI信号置低，从而提示主控SoC芯片启动数据备份功能。除了及时告警，Qorvo方案还提供了长期预警的能力，通过集成对于电容容量的读取功能、实现实时监测，当发现电容容量不足，工程师可以介入去更换电容，以保证有足够的电量支持数据备份。

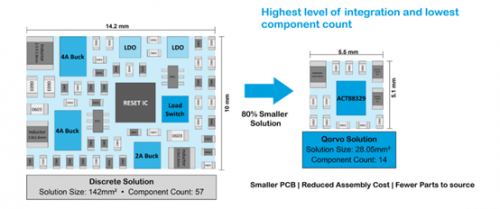

另外，Qorvo在小型化方面也投入了庞大的研发资源，例如上述的PLP模块就是其中一点。Qorvo的PMIC芯片拥有业绩领先的高集成度优势，以ACT88329为例，其集成了时序控制、LDO、Switch、RESET IC等一系列功能。通过下图的对比，可以看到基于ACT88329的电路设计拥有诸多优势：整体的布板面积减少80%，外围器件的数量也从57个减少到14个，大大降低了BOM成本。
以“搭积木”方式构建理想方案
Qorvo ActivePMU系列登场！目前，Qorvo面向企业级SSD应用提供了PLP、PMIC芯片以及集成PMIC+PLP的整体方案，并打造了丰富的ActivePMU系列产品组合。张俊岳表示：“根据不同的工作电压范围、电源轨数、GPIO等，Qorvo ActivePMU系列可支持打造灵活、可靠的电源管理解决方案。这些产品组合就像一块块积木，为eSSD量身打造，客户可以在列表里选取符合自身要求的积木，从而快速构建理想的方案。”

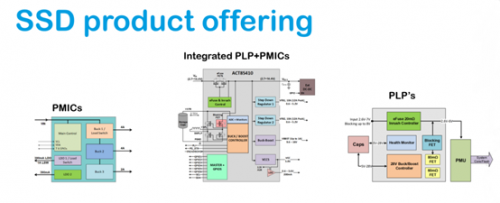

图：面向企业级SSD的Qorvo电源产品类型

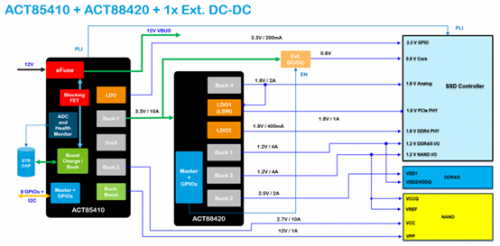

从案例出发，下图为企业级SSD的常见电源架构，右侧分别是SSD Controller、DDR和NAND Flash，共13个电源轨。通过使用Qorvo ACT85410和ACT88420两颗芯片进行级联，即可轻松实现各个电源轨的控制，包括不同的电压电流大小。由于PMIC集成了掉电保护等多种功能，使得电路设计十分简单明了。另外，针对开发者，一方面Qorvo PMIC芯片可以通过各种寄存器去设定不同的功能，实现灵活配置；另一方面Qorvo也推出了专门的烧录器工具和上位机软件，包括时序、电压等关键参数均已实现可视化，开发者可以快速上手调试应用。
图：基于Qorvo PMIC的eSSD电源架构示例
总结而言，Qorvo PMIC产品将电力转换和智能管理功能进行了高度集成，有助于消除外部分立元件的需求，这不仅简化了电源设计流程，更大大缩减了系统尺寸和降低成本，帮助客户加快产品上市时间。这些特性可以满足企业级SSD应用的众多需求，因此Qorvo PMIC也已经在各种处理器平台上广泛应用。
