在近日举行的线上研讨会上，Qorvo无线基础设施和国防产品大客户销售经理万文豪就“如何利用GaN扩展5G基础设施网络”的话题给大家做了精彩的分享，小编整理后摘要如下。
毫米波频谱的应用、大规模 MIMO系统、高级编码和调制方案以及集成式回程和云接入等新兴关键技术共同使5G成为可能 。但是随着数据速率的快速增长，更高的频率和带宽需求成了新一代网络开发者必须解决的问题，再加上运营商们降低成本的附加要求，5G的实现充满挑战。

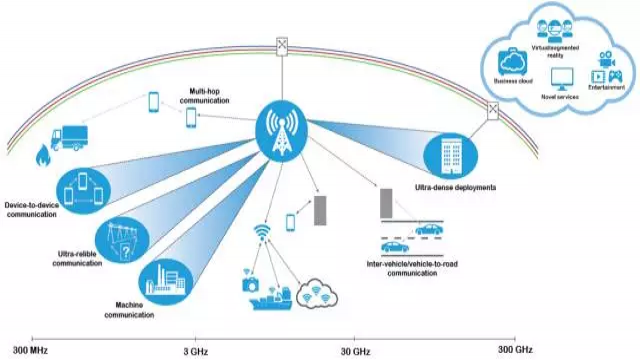

这些，都将是5G面临的挑战：
从几点重要特性了解GaN
“GaN”指氮化镓，一种 III-V 族半导体器件。这种器件的关键特点是，它们有着较高的带隙电压，约 3.4 电子伏，而较高的带隙电压意味着半导体器件可以承受较高工作电压，更高的电压则意味着开启了通往较高功率应用的大门。

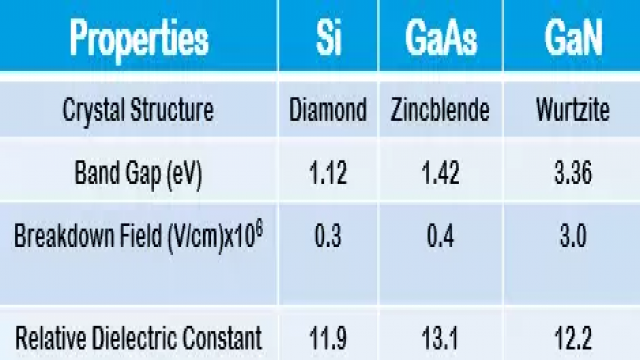

不同材料的能隙与击穿电压对比
GaN 可以实现更高的功率密度。对于既定功率水平，GaN具有体积小的优势。有了更小的器件，则可以减小器件电容，从而使得较高带宽系统的设计变得更加轻松。

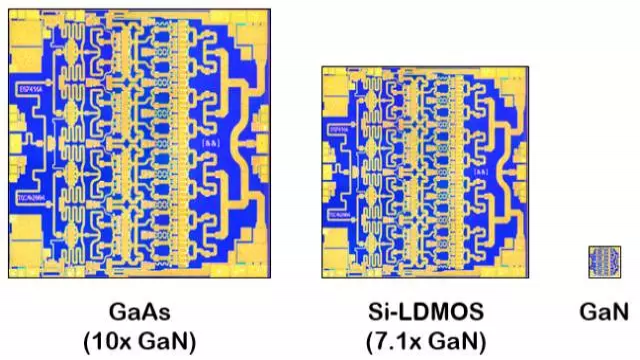

既定功率水平下相同电路不同材料的体积对比
GaN完美解决5G挑战
GaN让功率放大器设计变得简单

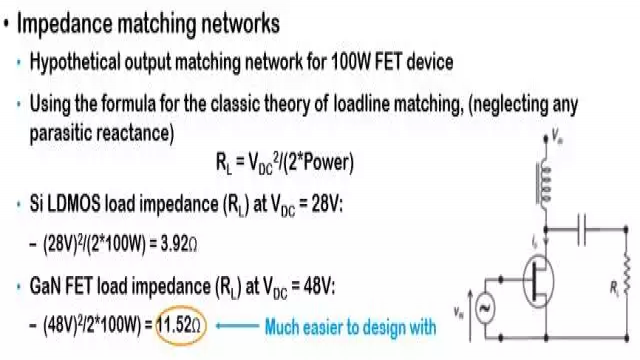

假设我们在设计一个如图所示的 100W 放大器，根据经典的负载线路理论，在理想状态下，对于给定电压和功率，所需负载为电压的平方除以2 与功率之积。对于基于 LDMOS 技术的 100W 器件，在电压为 28V时，所需负载线路电阻3.92Ω。而采用 GaN 技术，在 48V 条件下，所需负载线路电阻为 11.52Ω。在电路板上，把 11.52Ω 转换成 50Ω 比将 3.92Ω 转换成 50Ω要简单得多。
GaN具有高功率密度

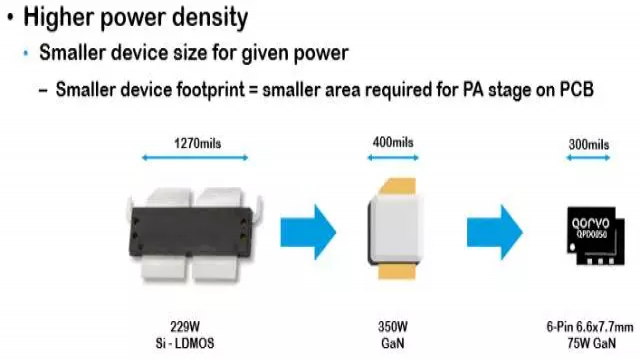

左侧的 LDMOS 器件是市场上较高功率的产品之一，其峰值输出功率大于229W，中间所示为一种 GaN 器件，其宽度仅为 400 密耳，有望输出至少350W的功率。再往右是一款较小的外围器件，其尺寸为 6.6x7.7mm，输出功率为75-100W。高功率密度意味着更小的尺寸，同时意味着更小的PCB板面积。
对于给定功率水平，GaN 器件的能耗较低

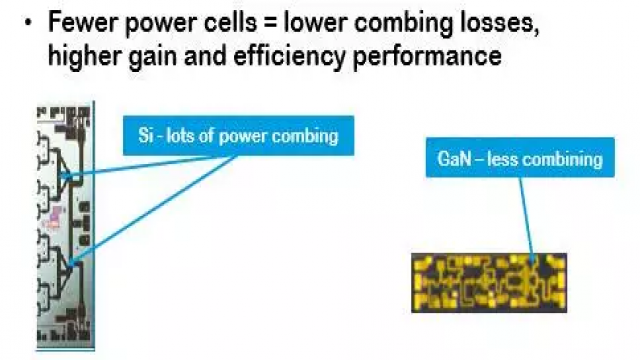

较高的功率密度使得GaN器件只需较少的电池就可以输出、定量的功率。例如，基于硅的器件可能需要把 8节电池组合起来，以实现给定的功率水平。凭借功率密度较高的 GaN 器件，只需要2 节电池即可实现同一量的功率。因此，采用 GaN器件后，组合损耗会减少，以此实现更高的增益和效率。事实证明，相比传统的硅LDMOS器件，GaN器件在效率上平均提高10%。
GaN器件适合高频率、宽带宽的应用
采用较小器件的另一个衍生优势是输出电容减小了，小电容适合高频率应用。另一方面，器件的电容较低意味着输出电抗较低，而较低的输出电抗可以直接实现匹配网络，这种网络支持较宽的带宽。
最重要的是，GaN有利于节省成本
-
在给定功率条件下，基于 GaN器件的设计组件数量少，所需 PCB 面积小
-
工作在较高电压下的 GaN 器件的能耗低，降低电源方面的物料成本
-
GaN器件的能效高，从而减少了电力损耗，降低了运营商运维成本、
本次线上研讨会，主讲人万文豪还为大家阐述了运用GaN器件时可能会遇到的技术挑战，以及Qorvo最新GaN产品的性能参数，小编将在下几期推送中呈现相关内容。
