安泰电子：ATA-M110高频功率放大模块技术参数

在很多实验测试项目中，由于场地、集成等多方面因素，都要求了测试仪器的要在保证自身性能的前提下，要尽可能的小，方便项目集成。

为了响应广大工程师、研究人员对于小体积、便于集成的功率放大器需求，Aigtek安泰电子推出了功率放大器模块系列，今天我们着重介绍一下ATA-M110高频功率放大模块的技术参数。

　　ATA-M110高频功率放大模块是一款可放大交直流信号的高频功率放大模块。该系列频宽较为突出，具备DC至24MHz的超宽频率范围，供电电压12V，最大输出电压可达30Vpp，结构紧促，线性度高，通用性，兼容性更强，整个模块具备完善的过载保护机制。

参数介绍：

供电电压DC+12V

供电接口穿心电容输入

带宽（-3dB）DC-24MHz

放大倍数×50

典型输入电压600mVpp（50Ω）

输出电压30Vpp（High-Z）

输出功率4.5Wp

输入阻抗50Ω

输出阻抗50Ω

接口形式SMA

工作温度0℃～+40℃

高低温贮存-40℃～+70℃

产品特点：

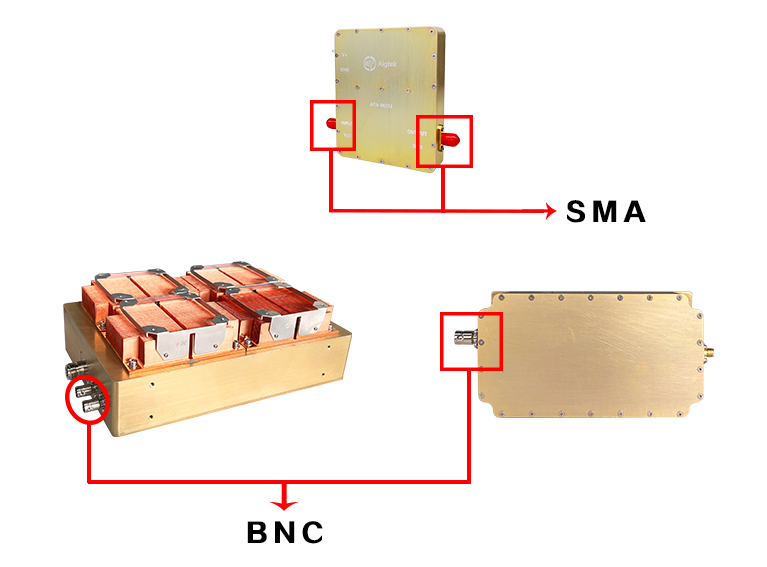

▶输入及输出接口设置为SMA/BNC，控制输入信号和波形，即可实现信号放大；

▶体积小，集成度高，结构紧促，封装成型的设计，具有防潮、防尘、耐振动、耐冲击的特点，提高了产品的可靠性；

▶操作简单，只需DC24V供电电压即可工作；

▶全固态配置，使用寿命更长。

　　产品应用：

ATA-M110高频功率放大模块和ATA系列功率放大器应用领域相同，都在压电陶瓷驱动、换能器驱动、电光调制器驱动、MEMS测试、微流控测试领域有着良好应用。

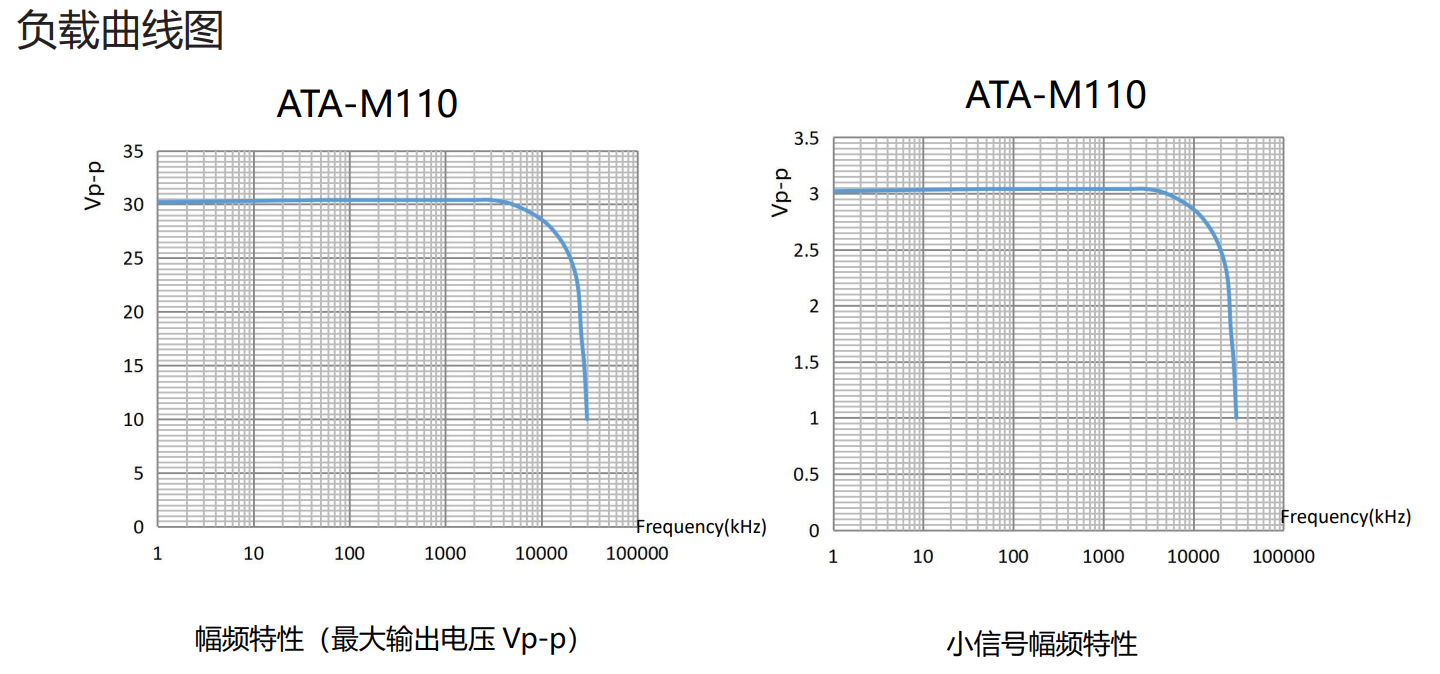

ATA-M110高频功率放大模块负载曲线图

　　以上就是ATA-M110高频功率放大模块的介绍，如果还有什么想了解的随时联系安泰电子。了解ATA-M110高频功率放大模块，关注：https://www.aigtek.com/products/994.html
