概述
Realtek USB LAN IC 是通过 USB PGtool 将 MAC地址、SVID/SMID、LED灯号定义或其他硬件配置参数写入 IC 内部的 efuse 或外部 eeprom。
而 efuse/eeprom 选择其中一个使用即可。
Windows USB PG工具操作步骤
1. 将从 Realtek Anchor 上下载的 USB PGtool 复制到桌面，或者创建一个文件夹进行存放。

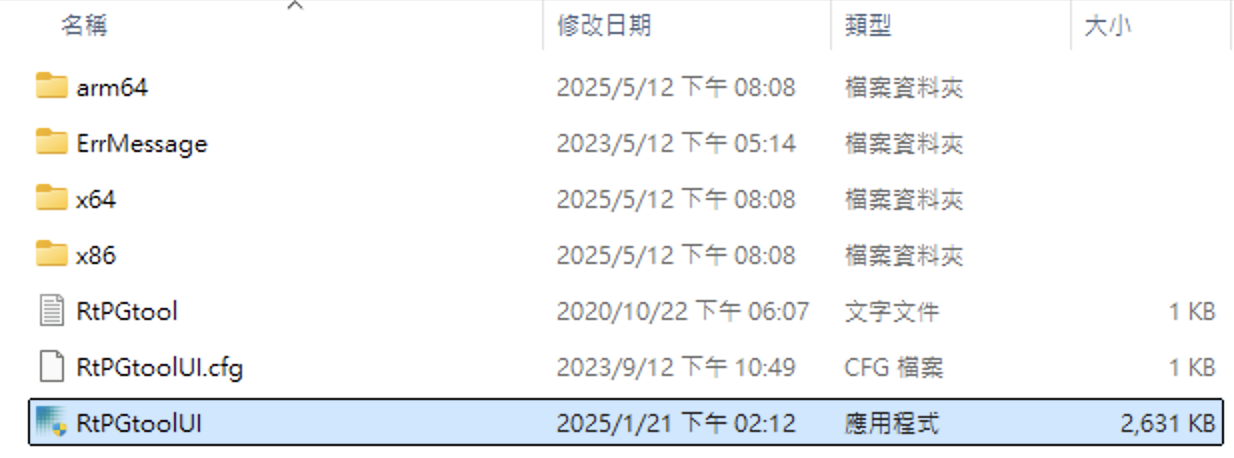

2. 将 USB PGtool 解压缩，PGtool 包内容如下图所示：
支持 x86 / x64 / arm64 系统
3. 请先到 Realtek 官网下载驱动并安装，才能正常运行 USB PGtool。

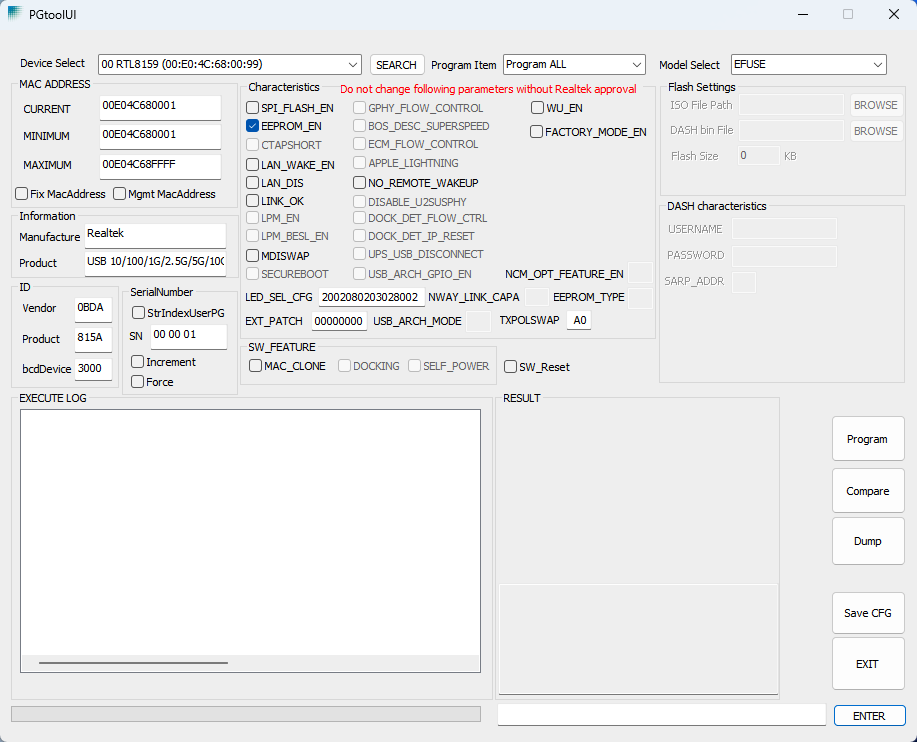

4. 点击“RtPGtoolUI”打开 PGtool（USB PGtool 是通过 UI 界面操作的）

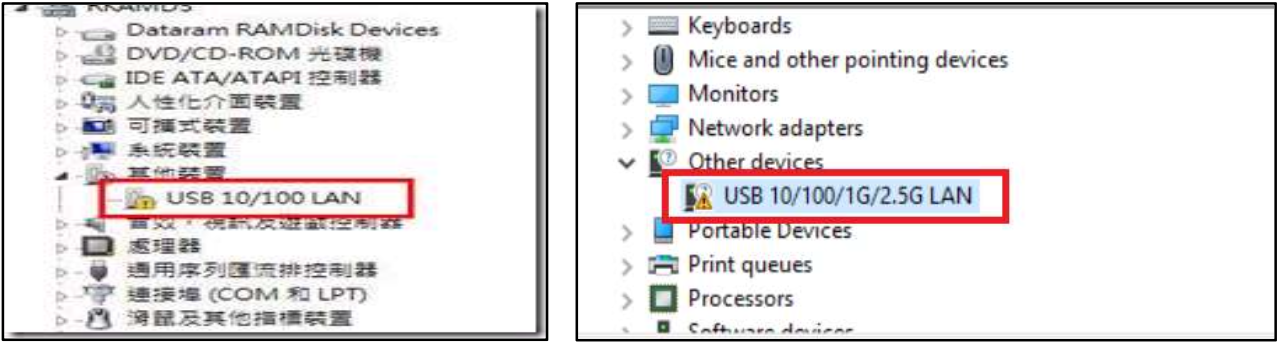

5. 正确识别到 USB LAN 后，可以在“设备选择”中看到 USB LAN 设备。
如果没有看到，请检查驱动程序是否正确安装，以及 USB LAN 的硬件是否正常。
6. 点击右下角“Dump”按钮

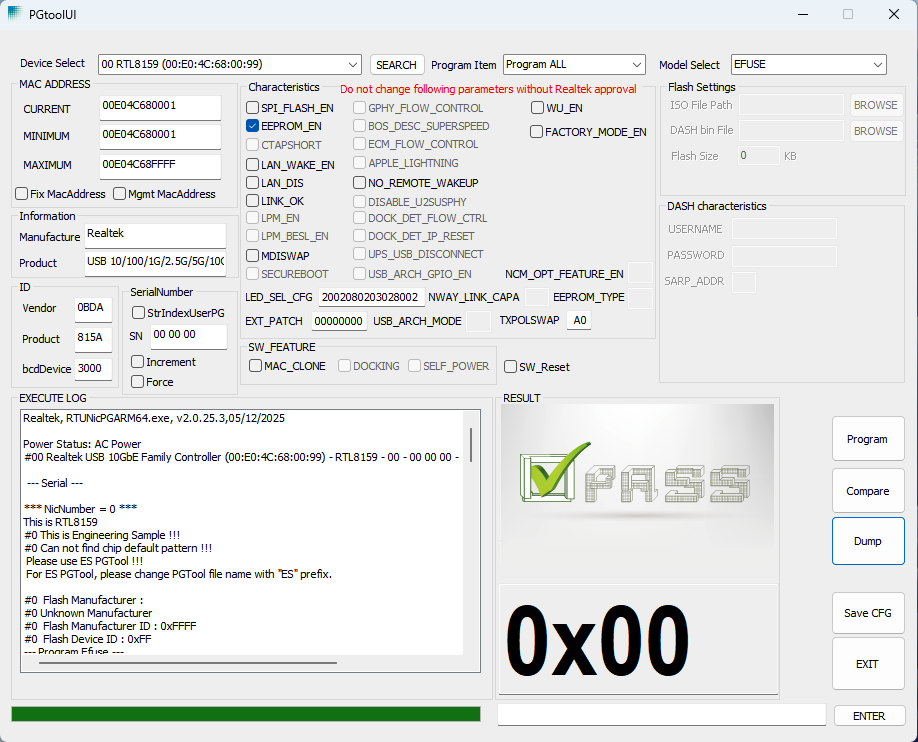

7. 会导出 USB LAN 的 efuse 内容（请参阅下图）
8. 以下说明各窗口的功能
– MAC地址定义 –
请先设置 MINIMUM 与 MAXIMUM 区间的数值后，再去填写 CURRENT。
基本上只需要定义一次即可，工具在每次编程时，MAC地址的数值会自动加1。设置好后就只需要点击编程。
如果不想更改 MAC 地址的数值，可以勾选“Fix MacAddress”，在执行程序时就不会刷新 MAC 地址，保持现有的 MAC 地址。
– 信息 –
制造商和产品字符串对应于 USB 设备描述符中的 iManufacturer 和 iProduct。当驱动程序尚未安装时，设备管理器列表中显示的就是产品字符串。
修改字符串将占用大部分 eFUSE 空间。iManufacturer 和 iProduct 都有字符串长度限制。有关更多详细信息，请参阅 CFG 文件。
