SL3037C 输入80V耐压 0.6A电流兼容替代LT1933方案深度解析

在开关降压型DC-DC转换器领域，SL3037C与LT1933的兼容性设计为工程师提供了更灵活的电源解决方案选择。本文将从技术参数对比、电路设计适配性以及实际应用优势三个维度，探讨SL3037C作为LT1933替代方案的可行性。

一、核心参数对比‌

1. 输入电压范围‌

SL3037C支持5-80V宽电压输入，显著优于LT1933的3.3-36V范围，特别适用于工业级高压场景（如电表、通信电源）。

2. 输出能力‌

o 连续电流：SL3037C为0.6A（峰值1.5A），与LT1933（0.6A）持平

o 效率：两者均可达90%，但SL3037C采用0.6Ω低内阻 MOSFET，高温环境下更具稳定性。

3. 工作频率‌

SL3037C的450KHz固定频率与LT1933的1.2MHz不同，需注意外围电感选型差异。

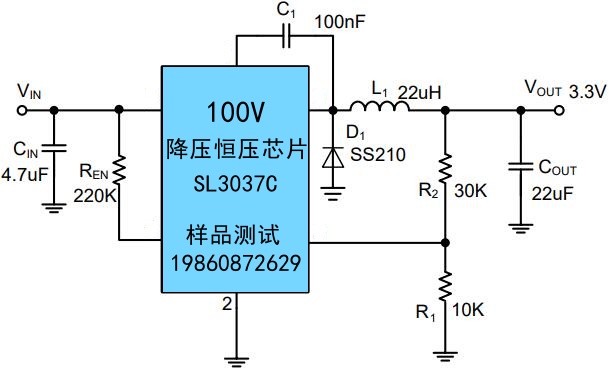

二、硬件设计适配指南‌

1. 引脚兼容性改造‌

SL3037C的SOT23-6封装与LT1933引脚定义需注意以下调整：

· BST引脚‌：需外接自举电容至SW脚（典型值100nF）

· FB分压电阻‌：输出电压公式调整为Vout=0.816V*(R2/R1+1)（LT1933为1.2V基准）

三、性能优化与优势‌

1. 增强的可靠性‌

SL3037C集成逐周期过流保护（1.7A阈值）和135℃热关断功能，相比LT1933提供更完善的保护机制。

2. 成本优势‌

国产化方案可降低30%以上BOM成本，尤其在大批量工业应用中效益显著。

3. PCB布局建议‌

o FB走线需远离电感和SW节点

o VIN/VOUT电容必须靠近芯片放置

o 功率环路面积最小化以降低EMI

四、典型应用场景‌

1. 高压工业系统‌

如80V输入的分布式电源，SL3037C的宽压特性可替代LT1933+外围升压电路方案。

2. 电池供电设备‌

利用其0.1μA超低关断电流，适合物联网终端等低功耗场景。

3. 空间受限设计‌

SOT23-6封装与简化外围电路（仅需6个元件）助力微型化设计。

结语‌

SL3037C通过优化的拓扑结构和本土化供应链支持，为LT1933用户提供了高性价比的替代选择。工程师在替换时需重点关注电感选型和工作频率调整，同时充分利用其宽压输入和强化保护功能提升系统鲁棒性。
