推进电子设计革新：仿真（Emulation）如何引领下一代验证方式

在 IC 设计领域，硬件仿真（也称 FPGA 原型验证）已经跃升为不可或缺的关键技术。它以近乎真实硬件的形式重构目标设计，帮助工程师在硅片制造前进行高精度验证，为安全性、性能与功能保驾护航。

1、为什么硬件仿真如此关键？

精准验真，犹如真机

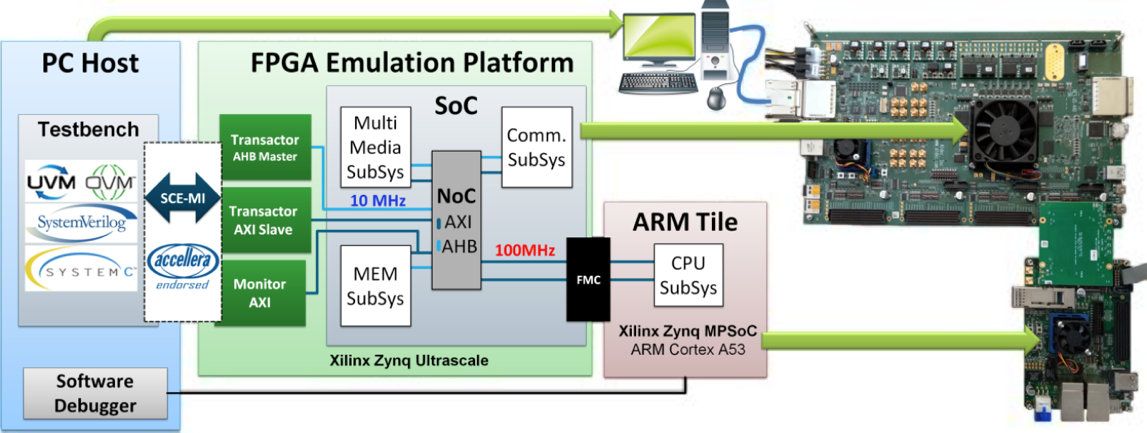

使用 FPGA 或专有仿真平台如 Cadence Palladium、Mentor Veloce、Synopsys Zebu 等，仿真环境提供了接近真实硬件的执行效果，支持软件运行与真实场景测试，从而大幅提高验证精度与可信度 。

加速软件开发与系统调试

在设计早期阶段，仿真平台可用于软件开发，让工程师仿佛在真机上开发、调试。这种方式可显著缩短产品上市周期，实现软硬协同提升效率。

降低最终硅片风险，提升产品可靠性

仿真可在“预硅阶段”暴露设计缺陷，降低流片风险，确保产品质量稳定，可靠性提升。

2、仿真平台简介，一览主流工具选型

平台类型 代表技术与厂商 主要功能与特色

FPGA-基础仿真 Xilinx、Intel FPGA 灵活、可扩展，支持复杂设计验证与调试

专业硬件仿真平台 Cadence Palladium、Mentor Veloce、Synopsys Zebu 支持高级调试功能、系统级仿真与性能验证

混合验证/仿真加速平台 Aldec HES-DVM 等 实现仿真加速、仿真与原型一体化，可复用 FPGA 板卡

3、未来趋势

未来趋势预示仿真技术将进一步与 AI 和云平台融合，推动验证智能化、远程化发展。

AI + 仿真：利用机器学习增强验证准确性、实现自动调优。

云端仿真平台：高性能资源在线调配，让工程师无需购置昂贵硬件即可使用高级仿真环境。
