1. 方案概述
本方案旨在介绍盛铂科技自主研发的SPP5000系列多功能便携式数字脉冲峰值功率计。该系列产品是面向现代复杂射频微波信号测试与分析的高精度、一体化解决方案。它集成了宽频带、大动态范围、高精度采样与强大的信号处理能力于一身，通过标准化的数字接口，为用户在研发、生产、维修及系统集成等环节提供精准、高效且灵活的功率测量手段，尤其擅长应对各类瞬态脉冲信号与复杂调制信号的挑战。
2. 产品核心优势与特性
SPP5000系列脉冲峰值功率计的设计理念立足于解决传统功率测量设备在速度、精度和便携性上的痛点，其核心优势体现在以下几个方面：
极宽的频率与动态范围：覆盖50MHz至40GHz的宽广频带，并支持-20dBm至+20dBm的大动态范围输入，能够满足从基础通信到尖端毫米波雷达系统的测试需求。
高精度信号还原：系统内置等效24位高速采样ADC并配合FPGA进行实时信号处理。这种硬件架构确保了能够高速捕获并完美不失真地还原被测信号的检波包络，为分析脉冲特性提供了坚实的数据基础。
全面的测量功能：不仅限于平均功率，该设备专精于脉冲信号分析，可精准测量峰值功率、脉冲宽度、重复周期，并支持在选通范围内进行平均功率测量，功能全面，一机多用。
便捷的集成与操控：原生配备USB程控接口，并可选配LAN口，提供了多元化的远程控制选择。配套的PC端测试软件功能丰富，同时开放可编程程控指令，极大地方便了自动化测试系统的集成与二次开发。

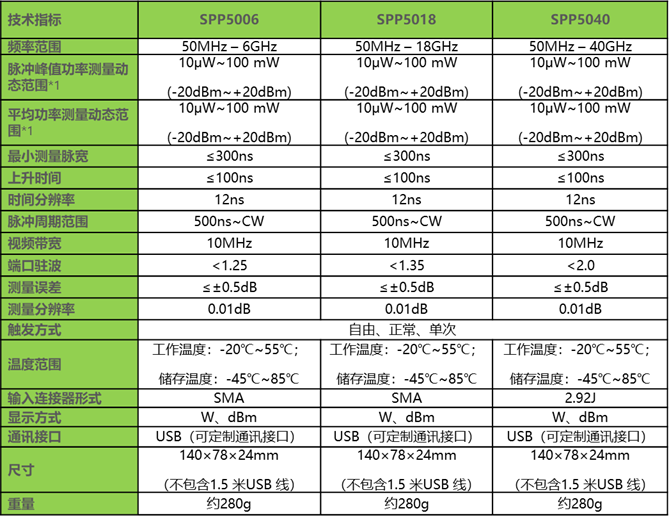

3. 关键性能参数
4. 典型应用场景
SPP5000系列脉冲峰值凭借其高性能，在多个高技术领域具有广泛的应用价值：
现代通信与卫星信号测试：精准分析如QAM、OFDM、LTE、LTE-Advanced以及迈向5G的演进技术等复杂调制信号的功率特性，评估信号质量和系统线性度。
WiFi设备与芯片研发：全面支持IEEE 802.11ac/a/g/n/b等WiFi标准的功率测量，是无线局域网设备研发、生产和一致性测试的理想工具。
高端射频微波脉冲功率测量：
雷达系统：用于测量雷达发射机的脉冲功率、脉宽、占空比等关键参数，是雷达研制、调试和维护的核心设备。
医疗设备（如MRI）：在磁共振成像系统中，用于精确控制和测量激发核磁共振的射频脉冲功率。
科研装置（如粒子加速器）：用于监测和控制驱动粒子束流的射频功率源。
5. 产品选型与系统集成
订货信息：
SPP5006：频率输入范围50MHz~6GHz，适用于大多数常规通信、移动通信及WiFi测试场景。
SPP5018：频率输入范围50MHz~18GHz，覆盖了Ku波段，适用于卫星通信、中高端雷达及部分5G频段测试。
SPP5040：频率输入范围50MHz~40GHz，覆盖至Ka波段，面向毫米波应用、高级雷达系统及前沿科学研究。
系统集成建议：
用户可根据被测信号的最高频率和测试预算选择合适的型号。通过随设备提供的PC软件，可快速进行单机测量与数据分析。对于自动化测试系统（ATE），建议利用其SCPI（可编程仪器标准命令）等程控指令，通过USB或LAN接口将SPP5000系列无缝集成到由LabVIEW、C/C++、Python等语言开发的测试平台中，实现高效的批量测试与数据管理。
6. 结论
盛铂科技SPP5000系列脉冲峰值功率计成功地将宽频带、高精度、便携性及强大的分析能力结合在一起，为工程师和研究人员在面对日益复杂的射频信号时提供了可靠的测量保障。无论是用于通信技术的迭代，还是支撑国防、医疗及前沿科学的发展，SPP5000系列都是一个值得信赖的专业选择，能够显著提升测试效率与数据可靠性。
