可调的脉冲发生器Verilog代码Quartus仿真

名称：可调的脉冲发生器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

内容及要求：

实现周期、占空比均可调的脉冲发生器。

（1）采用1khz的工作时钟；

（2）脉冲周期0.5s~6s，占空比10%~90%；

（3）可初始化：周期2.5s，占空比50%；

（4）使用实验室的开发箱或自备开发板完成设计；

（5）完成全部流程：设计规范文档、模块设计、代码输入、功能仿真、约束与综合、时序仿真、下载验证等。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

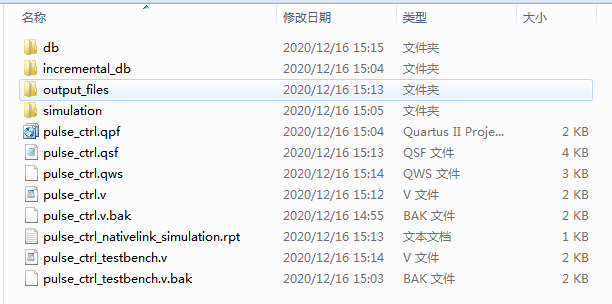

1. 工程文件

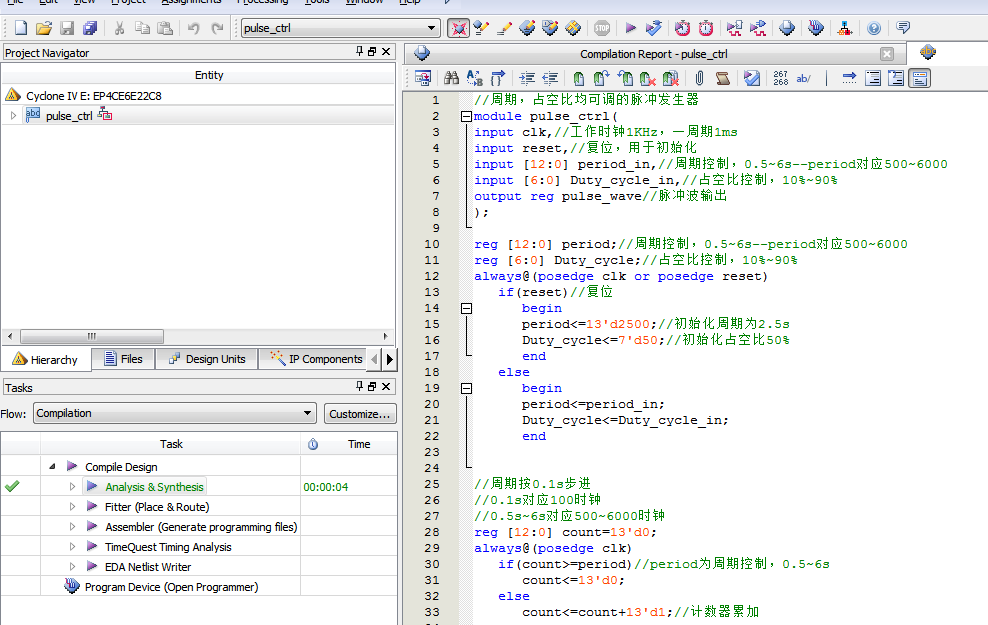

2. 程序文件

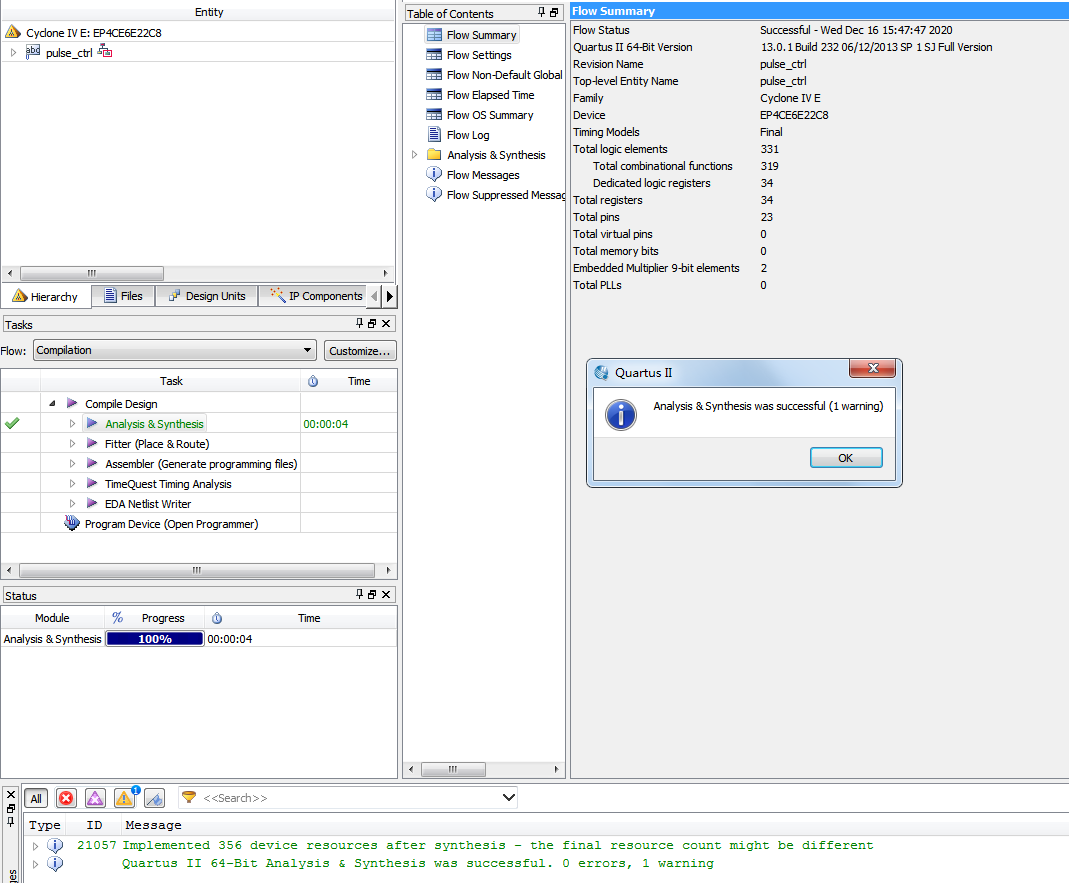

3. 程序编译

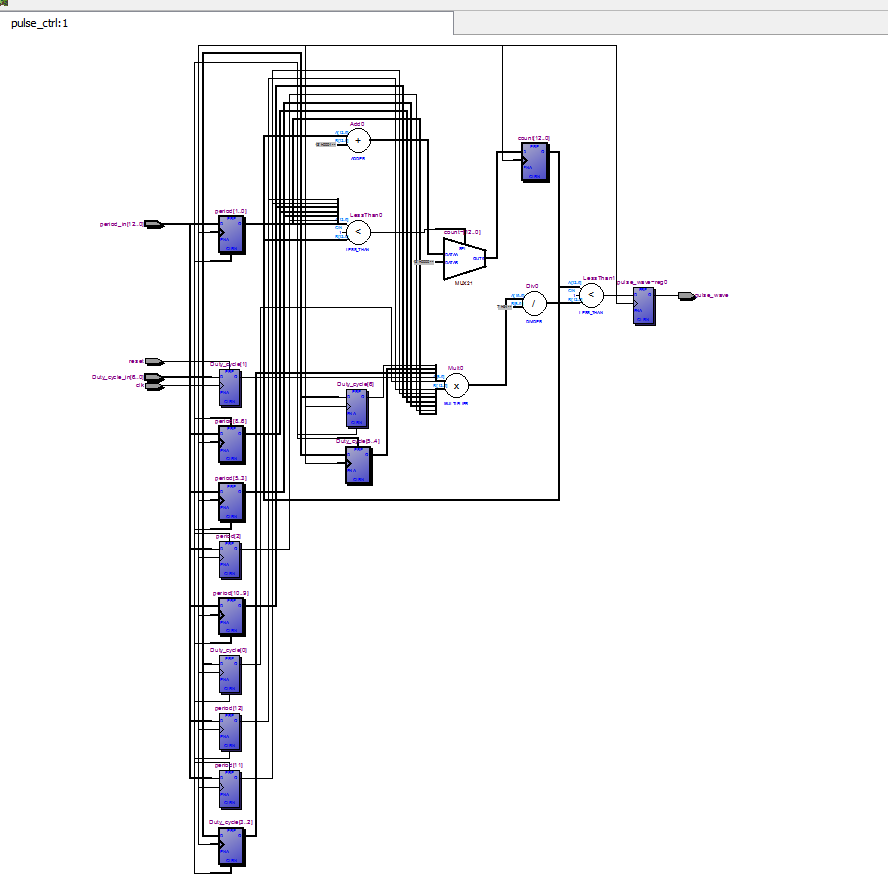

4. RTL图

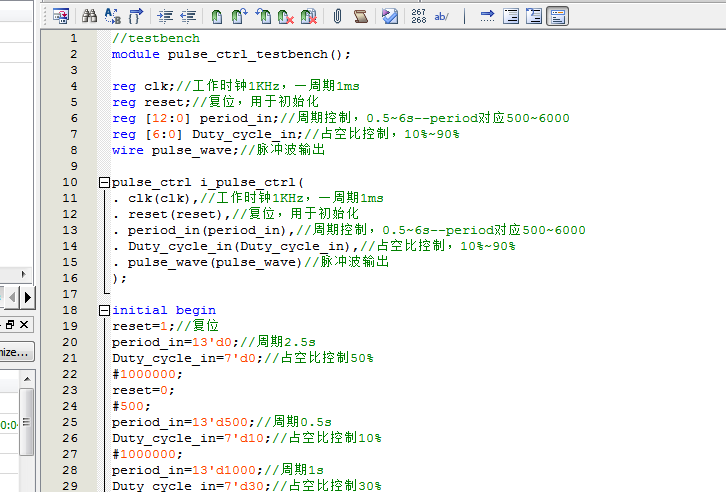

5. Testbench

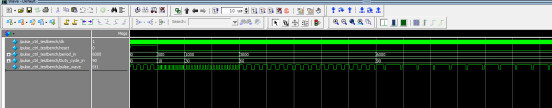

6. 仿真图

部分代码展示:

//周期，占空比均可调的脉冲发生器
module pulse_ctrl(
input clk,//工作时钟1KHz，一周期1ms
input reset,//复位，用于初始化
input [12:0] period_in,//周期控制，0.5~6s--period对应500~6000
input [6:0] Duty_cycle_in,//占空比控制，10%~90%
output reg pulse_wave//脉冲波输出
);
reg [12:0] period;//周期控制，0.5~6s--period对应500~6000
reg [6:0] Duty_cycle;//占空比控制，10%~90%
always@(posedge clk or posedge reset)
if(reset)//复位
begin
period<=13'd2500;//初始化周期为2.5s
Duty_cycle<=7'd50;//初始化占空比50%
end
else
begin
period<=period_in;
Duty_cycle<=Duty_cycle_in;
end
//周期按0.1s步进
//0.1s对应100时钟
//0.5s~6s对应500~6000时钟
reg [12:0] count=13'd0;
always@(posedge clk)
if(count>=period)//period为周期控制，0.5~6s
count<=13'd0;
else
count<=count+13'd1;//计数器累加
//占空比控制10%~90%
//Duty_cycle控制占空比，占空比乘以周期等于高电平时间
wire [12:0] high_cnt;
assign high_cnt=Duty_cycle*period/100;//计算高电平时间
always@(posedge clk)
if(count<=high_cnt)//小于等于高电平时间
pulse_wave<=1;//输出高电平
else
pulse_wave<=0;//输出低电平
endmodule
