安铂克信号源模块 高达40G频率综合器模块APMSYN40 射频本振源

简述：

安铂克科技（上海）有限公司的APMSYN40是一款紧凑型频率合成器，用于生成精确稳定的连续波和脉冲形式的频率信号，覆盖1MHz至40GHz的频率范围，快速切换时间为50μs，输出功率为-20至+25 dBm。该设备具有出色的相位噪声性能，例如，在10GHz和20 kHz偏移可达-127dBc/Hz。

该频率合成器采用165 x 60 x 26毫米的紧凑法兰安装形式，重量小于0.5千克，功耗低于23瓦，仅通过被动冷却。以太网通信端口用于远程连接至PC，通过标准SCPI指令，利用GUI软件进行控制。

模块可接收并提供外部参考频率，分别为100MHz或1GHz。多个单元可以将一个单元作为主机，其他单元作为从机进行相位同步，以实现多通道相位一致输出。

该产品适用于许多应用场景：作为低相位噪声系统时钟或参考源，在雷达、电子战、量子计算等多通道相位一致配置中发挥作用。

主要特征：

采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保最小的漂移

具有0.001Hz频率分辨率和极低的相位噪声（10GHz载波：-129dBc/Hz@100kHz）

优秀的信号纯度，非谐波杂散低至-70dBc

-20dBm~+25dBm输出动态，小于1.0dB功率输出不确定度

标配脉冲和快速扫描输出功能

50µs的快速切换

100MHz和1GHz参考输入输出，支持多个模块回环级联，5小时通道间相位漂移小于0.86°@5GHz

小尺寸和轻便：165 x 60 x 26 mm / 0.45 kg

通过LAN口远程控制

主要应用：

系统时钟源

用于雷达信号生成和测试的多通道相干配置

量子计算：用作IQ混频器和参数放大器的射频本振

电子战

光谱学

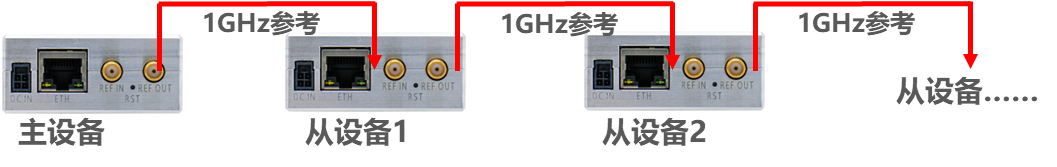

示例：当4台设备级联组成一个四通道输出的相参源系统时，无需从外部额外引入共参考，APMSYN40标准提供了准确度高达±30ppb的1GHz高频高稳定度的参考时钟输出（1GHz高频参考同步信号对于长时间稳定输出相位相干信号至关重要！）。此时的同步时钟仅需在主设备上设置产生，从设备仅需设置为1GHz的外参考输入，所有的从设备1GHz外参考输入实际上都是由主设备输出的，并经由第一个从设备内部功分及放大传递至下一个从设备，如此循环可实现非常多通道输出的相参系统！

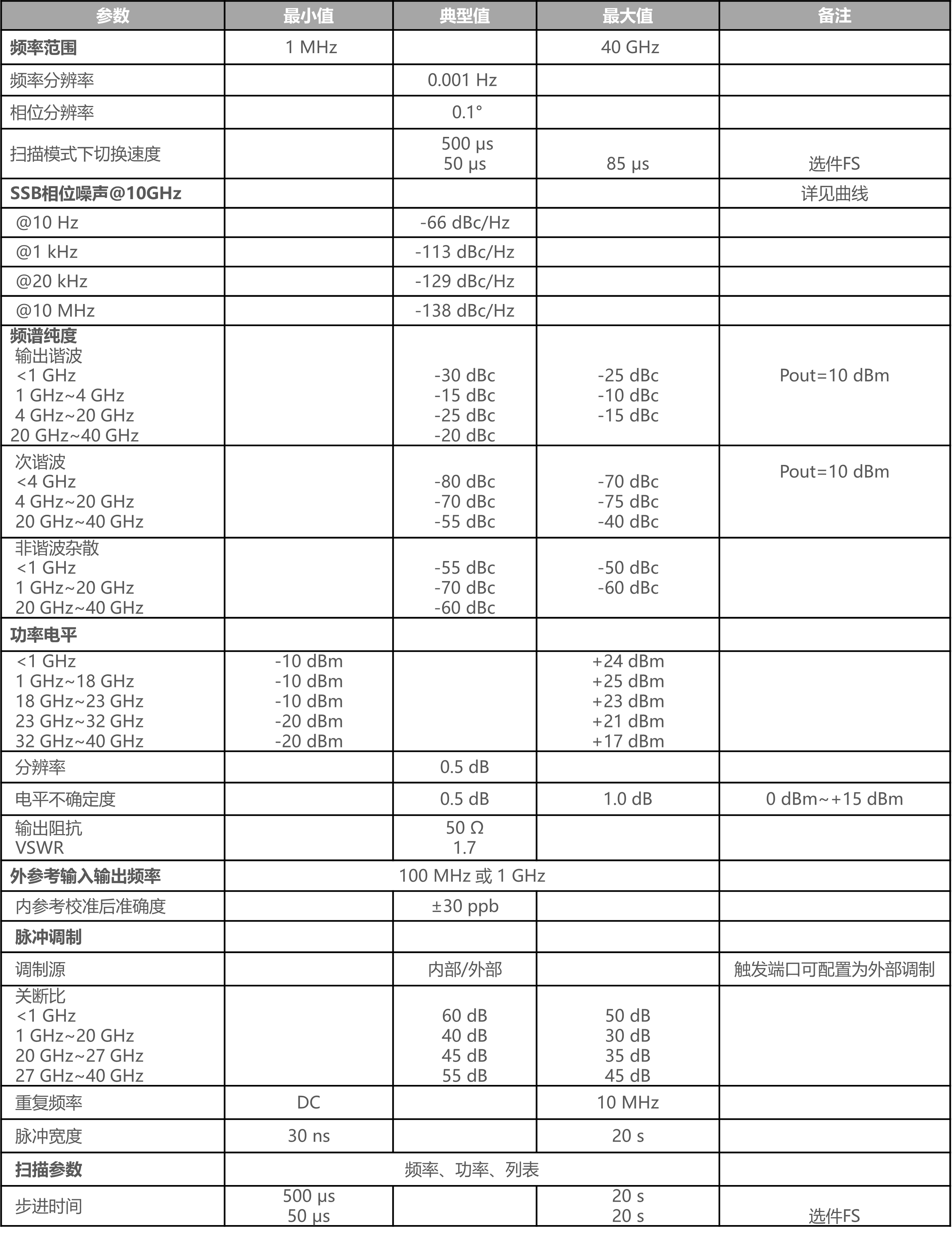

技术指标
