横河功率计WT310E的内接法与外接法

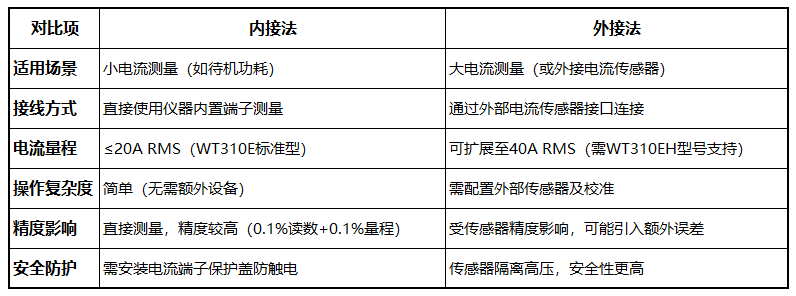

内接法与外接法对比表格

关键区别说明

1.量程与适用性

内接法：直接通过仪器端子测量，适合小电流（如待机功耗测试）。

外接法：适合大电流场景（如电磁炉测试）。

2.操作与安全

内接法需强制安装保护盖避免触电风险；外接法通过传感器隔离高压，但需额外接线。

切换方法：通过接线盒上面的拨杆选择内接/外接模式6。

3.精度注意事项

外接法精度受传感器性能影响，需选配匹配量程的传感器（如2.5V~10V或50mV~2V输入）。

内接法在积分模式下支持自动量程切换，避免超量程误差。

典型应用场景

内接法：符合IEC62301/能源之星标准的待机功耗测试。

外接法：工业设备大电流检测（如40A IH电磁炉驱动装置）。
