深圳市科瑞杰科技有限公司-高精度uA级微小电流的测量，是测试工程师常见的需求之一。
如何实现对如此细微的电流进行测量？能否将测试数据自动保存，然后生成可供分析的EXCEL文件呢？
横河有一款小神器GS820能帮您实现上述功能。它的正规学名叫“多通道信号源测量单元 ”。顾名思义，除了作为校准信号源外，它还能够将通道仅作为测量通道使用。对于uA级的微小电流，用GS820测量，再合适不过了。
GS820可以在测量微小电流的同时将测量结果进行自动保存并生成EXCEL文件，并可以通过设置定时器自定义测量间隔。

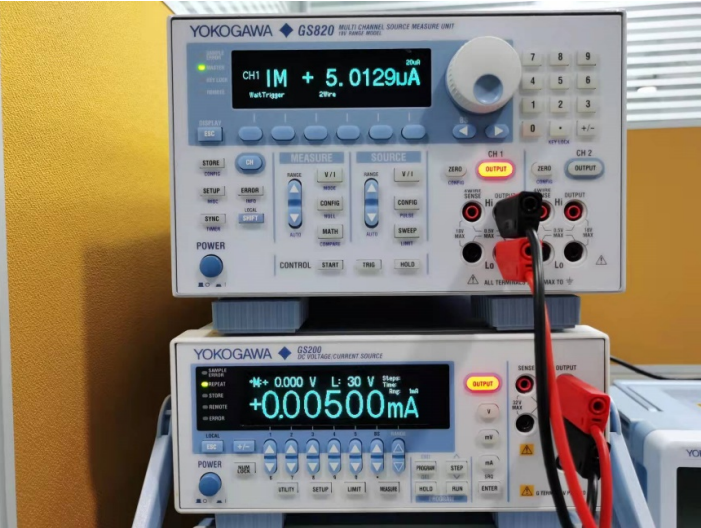

GS820和它的小弟GS200 “叠罗汉”使用法
使用GS820测量微小电流时的设置步骤
01、将测量功能设置为电流表模式
此模式下GS820的源发生功能关闭，仅测量电流。

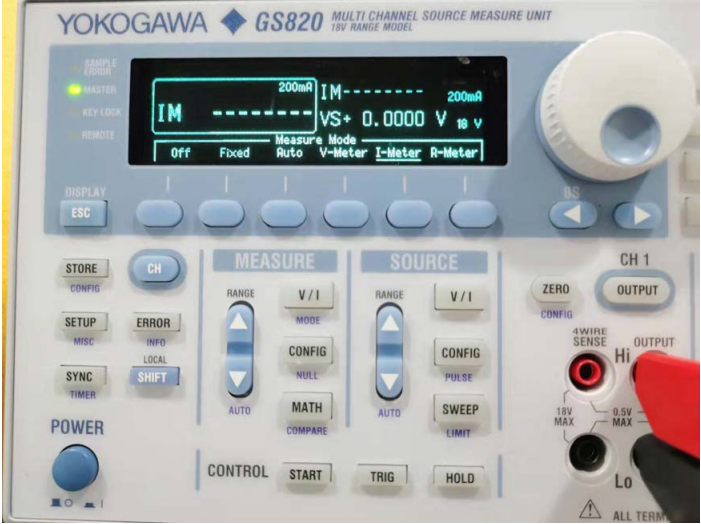

按SHIFT键，再按MEASURE区的V/I键，选择I-Meter模式。
02、选择合适的量程
量程档位影响GS820测量微小电流时的分辨率及精度。

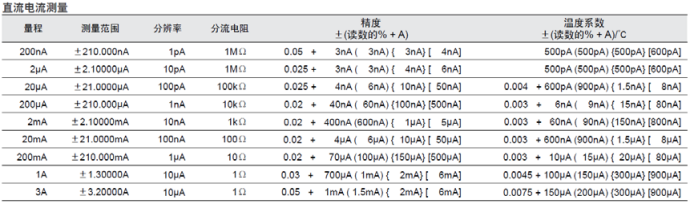

按MEASURE区的 RANGE键调整测量量程；不同量程档位的测量精度见下表：
03、设置测量间隔
GS820内部可以设置两个独立的定时器，来作为测量功能的时钟。

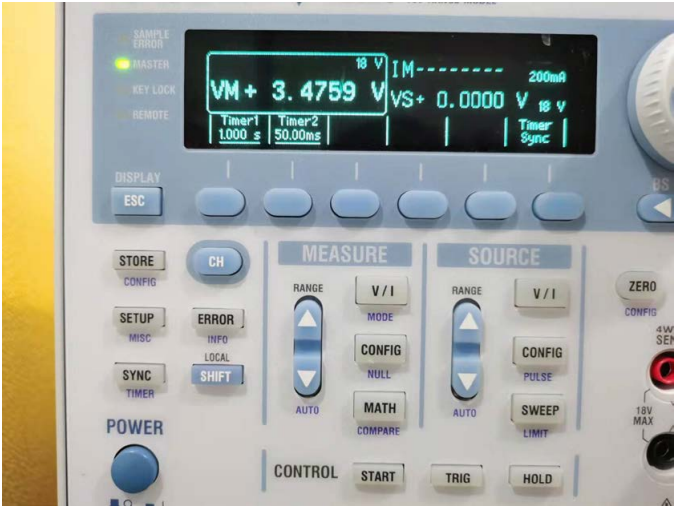

按SHIFT键，再按SYNC键，选择Timer1，设置需要的时间间隔。定时器时间设置范围为100us~3600s。
按MEASURE区域的CONFIG键，进入测量功能设置菜单，选择MeasTrig，将测量触发源设为Timer1。
04、设置储存条件

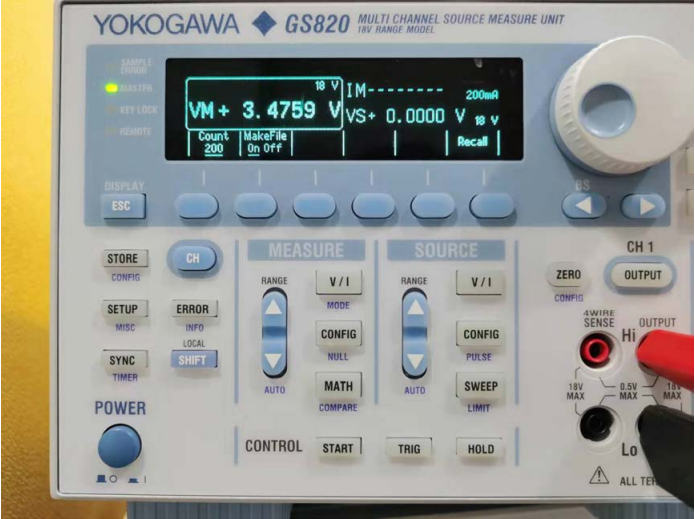

按SHIFT键，再按STORE键，进入储存条件设置界面，选择Count，设置存储次数。将 MakeFile 设为ON后，达到设置的存储次数或手动停止后，GS820将在内部存储器中自动生成文件。设置完成后按STORE键，启用存储功能。
存储数量设置范围：1~100000。
注意事项：
01、GS820仅能用于测量直流信号，对于交流小信号不适用。
02、GS820的测量结果为一定时间间隔内的平均值，而并非原始采样点。此时间间隔称为测量的积分时间。因此仅适用于记录速度要求较慢的测试。
03、定时器的时间间隔需设置为“大于”（测量延迟时间+测量积分时间+自动归零ON时所消耗的时间）。

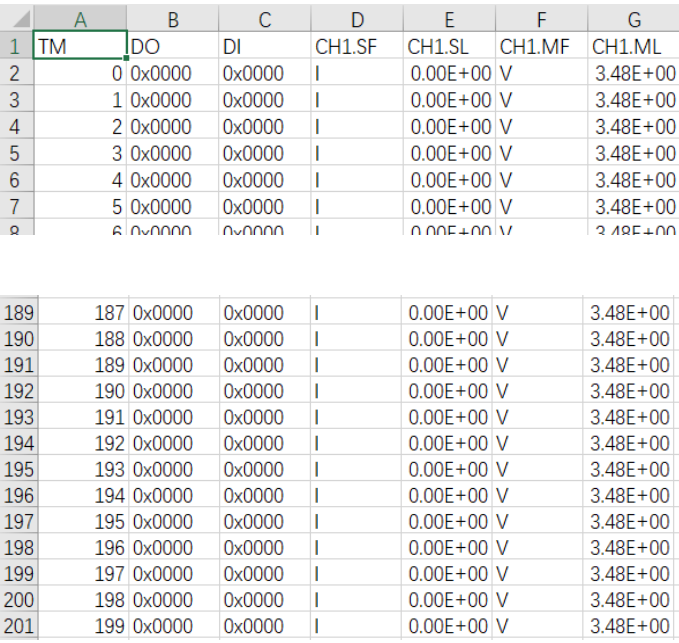

测量结果文件示例：
