深度解析 X3566 开发板：从硬件到应用的全栈指南

X3566 开发板基于瑞芯微 RK3566 芯片打造，凭借高性价比、丰富接口及均衡性能，广泛应用于工业控制、智能家居、边缘计算等嵌入式场景。本文从核心特性、硬件架构、接口能力、软件生态、选型对比及适用场景，全方位拆解这款开发板，为项目选型提供参考。

一、核心赋能：RK3566 芯片核心特性

X3566 性能上限由 RK3566 芯片决定，该芯片采用 22nm 工艺，定位中高端嵌入式场景，核心特性如下：

性能均衡可控：四核 Cortex-A55 CPU，主频最高 1.8GHz，搭配 Mali-G52 2EE GPU，兼顾性能与功耗，可稳定运行 Linux 4.19+ 及 Android 11 系统，适配多数嵌入式场景。

内置 AI 算力：集成 0.8TOPS 算力 NPU，支持 TensorFlow Lite、ONNX 框架，可高效部署图像分类、目标检测等轻量级 AI 模型，满足边缘智能计算需求。

强悍多媒体能力：集成 8M ISP 2.0，支持多路摄像头输入；兼容 4K H.265/H.264 解码及 1080P 编码，是智能视觉项目的优选方案。

X3566 核心板尺寸 55mm×55mm，采用邮票孔焊接封装，全量引出 200PIN 管脚，核心优势突出：

高集成配置：板载 RK817 电源管理芯片，支持 1GB/2GB/4GB 双路 DDR4 内存及 4GB~64GB eMMC 存储，可按需选型，平衡成本与性能。

工业级稳定：经高低温、反复重启测试，邮票孔焊接固定，抗振抗干扰能力强，适配复杂工业环境。

优化散热与信号：8 层 PCB 设计，精准控制阻抗，减少干扰并提升散热，保障长时间高负载运行稳定。

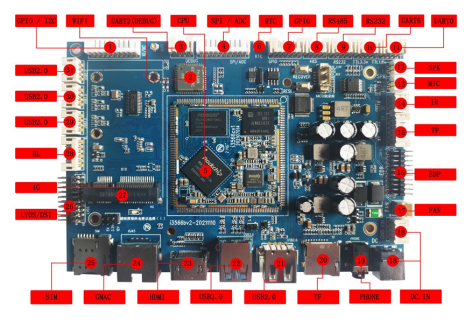

底板接口覆盖主流嵌入式需求，核心接口如下：

显示接口：支持 DSI、LVDS、EDP、HDMI 多路输出，最高 4K 分辨率，兼容电容触摸与背光调节，适配智能显示终端。

存储与网络：1 路 SATA 接口可外接硬盘，1 路千兆以太网（YT8521SC 芯片），板载双频 WiFi+蓝牙，实现双模高速联网。

外设扩展：20 针 GPIO、PCIE 2.0 总线，多路 UART/SPI/IIC，预留 CIF/CSI 双摄像头接口，灵活对接各类外设。

调试与交互：3 路 TTL 串口、红外接收头、独立按键，集成 HDMI 音频、光纤音频、耳机接口，兼顾开发与使用体验。

X3566 拥有成熟软件生态，官方技术支持完善，大幅降低开发门槛：

双系统可选：原生支持 Linux 4.19+（适配工业控制、边缘计算）与 Android 11（适配消费类智能硬件）。

核心驱动全覆盖：已适配背光、PMIC、EMMC、USB、WiFi 等驱动，Qt 环境逐步完善，聚焦业务开发即可。

AI 开发高效：依托 NPU 与 RKNN Toolkit，可快速完成 AI 模型转换、优化与部署，落地智能功能。

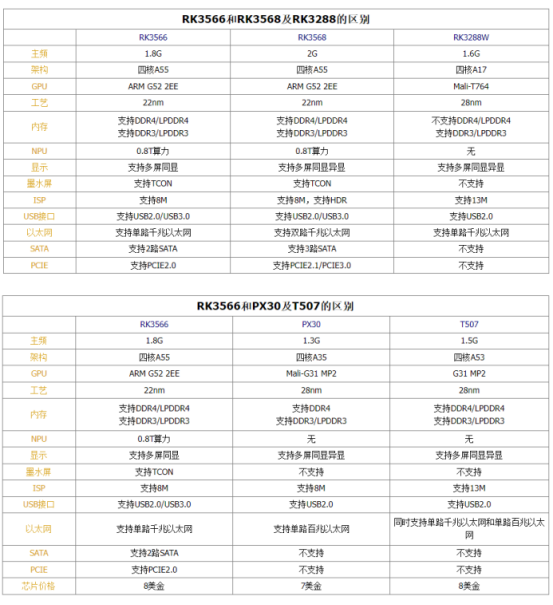

RK3566 定位清晰，与同系列 RK3568、入门级 PX30 等开发板差异如下表，便于精准选型：

RK3566 是性能与成本的黄金平衡点，需兼顾 NPU、千兆网与 SATA 且预算有限时，为最优选择。

工业控制：依托工业级稳定性与丰富接口，适用于 PLC、工业网关、数据采集终端。

智能硬件：双模无线与多路显示，可打造智能家居中控、智能屏等产品。

边缘计算：NPU 与 Linux 适配，可部署轻量 AI 模型，降低云端算力依赖。

开发学习：完善的文档与社区支持，是嵌入式开发入门及创客实践的优质平台。

X3566 凭借 RK3566 芯片的均衡性能、高集成硬件、丰富接口及成熟生态，在中高端嵌入式项目中优势显著。无论是研发调试的灵活性，还是量产的稳定性与成本控制，均能精准匹配需求，是追求“够用且好用”、平衡性能与预算项目的优选。
