星拓微电子推出PCIe Switch芯片

在当今信息化社会中，PCIe（Peripheral Component Interconnect Express）总线已成为计算机硬件体系的核心支柱。然而，传统架构的物理限制日益凸显：处理器有限的PCIe通道数量难以满足多设备扩展需求，共享通道引发的资源争用更会导致延迟飙升，严重制约系统性能。为解决这一矛盾，PCIe Switch芯片应运而生。它如同数据高速公路的“智能立交桥”，通过动态流量调度机制，将点对点通道扩展为多层级互联网络，彻底突破传统拓扑瓶颈，为设备连接与数据传输提供高带宽、低延迟的底层支撑。

PCIe Switch芯片应用框图

PCIe Switch芯片的作用

PCIe Switch芯片是一种用于扩展和管理PCIe总线连接的硬件设备，作为PCIe总线的核心交换组件，它在系统中承担数据路由、带宽分配和多设备互联的重要角色。其核心功能是通过多端口架构实现高效通信，并支持复杂的拓扑结构（如树状、星形或多级连接），大幅提升系统的灵活性和可扩展性。

PCIe Switch芯片端口架构：

上游端口（Upstream Port）：连接主机（如CPU）或上一级PCIe Switch，负责与系统核心进行高速通信。

下游端口（Downstream Port）：连接终端设备（如GPU、NVMe SSD、网卡等），也可连接下一级PCIe Switch的上游端口，用于构建多层级互联结构。

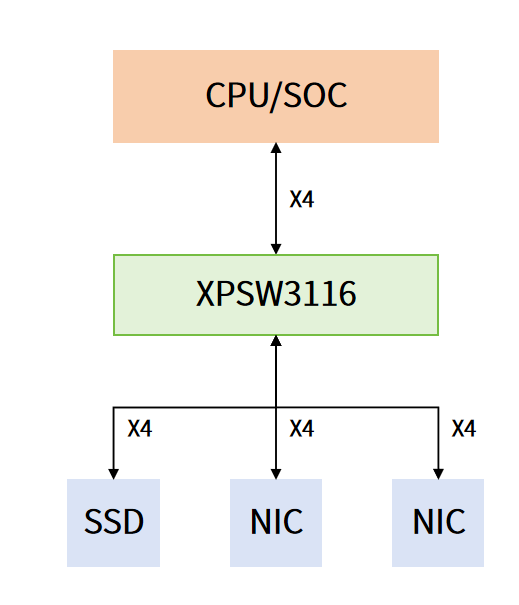

PCIe3.0 Switch 16 lanes芯片端口架构示意图
