直流电源充电测试必看！四大风险及ITECH解决方案

深圳市科瑞杰科技有限公司-使用直流电源给电池充电，测试时需要特别小心。电池充电测试，需要特别关注以下四点：

⚫接线时电池打火

当连接电池时，由于电池（剩余电压）对电源正负端子的电容放电而导致接线时有打火现象。

⚫电池反接

连接充电电源时，电池极性反接可能会导致直流电源损坏,甚至引起电池短路爆炸。

⚫电池倒灌

电池向电源倒送电，会损耗电池里的电量，并且有可能导致电源损毁。

⚫电池预充

电池内部存在等效电容，充电电源在给电池充电的瞬间，会产生电流过冲。

ITECH如何全方位解决电池充电过程出现的上述问题？

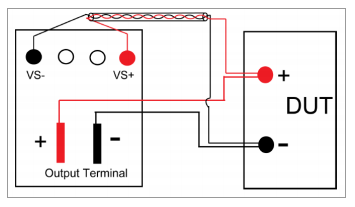

1.直流电源IT6000C与待测物动力电池相连，利用电源的RemoteSense去采集动力电池的电压VOC，判断电池是否存在极性反接。如下图①

图①

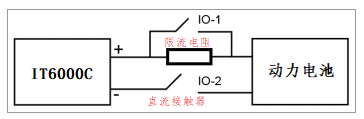

2.电池极性连接正确，电池极性连接正确，IT6000C设置预充电压、预充电流。使用DigitalPortI/O生成高电平驱动直流接触器I0-2闭合实现电池防打火和电池预充，电池预充之后闭合I0-1对电池充电。如下图②

图②

通过以上的方案，可以防止电池连接时出现打火，避免电池反接造成安全隐患，有效地解决电池预充问题。为了简化用户接外围电路的工作，实际解决电池测试的安全问题，IT6000C选配件IT-E165A利用以上原理，可以有效完成防打火防反接防倒灌功能。
