支架表面涂层光学3D轮廓测量-3D白光干涉仪

1 、引言

3D白光干涉仪以宽光谱白光为光源，经分束器分为参考光与物光两路。参考光射向固定参考镜反射，物光经高数值孔径物镜聚焦后照射至激光元件表面及缺陷区域，反射光沿原路径返回并与参考光汇交产生干涉条纹。因白光相干长度极短（仅数微米），仅在光程差接近零时形成清晰干涉条纹。通过压电陶瓷驱动装置带动参考镜进行精密扫描，高灵敏度探测器同步采集干涉条纹强度变化，形成干涉信号包络曲线，曲线峰值位置精准对应激光元件表面及缺陷各点的三维坐标。结合全域扫描拼接与缺陷轮廓重构技术，可完整重建激光元件表面缺陷的全域3D轮廓，通过特征提取算法精准获取缺陷深度、宽度、长度、体积等核心参数，其垂直分辨率可达0.1 nm，适配纳米级激光元件表面缺陷的高精度测量需求。

2、 样品制备与选取

选取316L不锈钢药物洗脱支架为研究对象，支架表面涂覆聚乳酸-羟基乙酸共聚物（PLGA）载药涂层，支架外径3.0mm、长度18mm，支架梁厚度100μm，目标涂层厚度10-15μm。样品预处理：用无水乙醇轻柔超声清洗支架表面去除生产残留杂质，再用无菌去离子水冲洗，氮气吹扫烘干后备用。考虑到支架网状结构与涂层分布特性，选取支架梁中部、梁连接处、支架两端边缘等关键区域，每个区域选取6个测量点位，重点观测涂层表面形貌、厚度均匀性及是否存在针孔、裂纹、脱落等缺陷，规避支架接口等非涂层核心区域。

采用SuperView W1型3D白光干涉仪完成测量，仪器核心组成包括宽光谱白光光源（波长400-700nm）、分光干涉模块、压电精密扫描系统及图像采集处理单元。针对支架涂层脆弱、需同步表征形貌与厚度的特征，优化测量参数：选用高倍长工作距物镜（放大倍数100倍），扫描范围50μm×50μm，Z轴扫描步长0.002μm，干涉信号采样频率180Hz；测量时采用专用微纳夹具固定支架，通过精密位移平台调整测量角度，确保涂层测量区域与测量光轴垂直，避免支架结构遮挡导致的测量盲区。测量前采用标准纳米台阶样品（高度差2nm）进行校准，同时以未涂层支架梁为基准建立高度参照，确保涂层厚度测量误差≤0.1μm，满足涂层精细表征需求。

3D白光干涉仪基于白光低相干干涉原理实现测量。宽光谱白光经分光镜分为参考光与测量光，参考光射向固定参考镜反射，测量光投射至支架涂层表面后反射，两束反射光汇合后产生干涉条纹。因白光相干长度极短（1-2μm），仅当两束光光程差趋近于零时形成清晰干涉峰值信号。通过压电驱动装置带动参考镜沿Z轴精密扫描，探测器实时采集各像素点干涉强度变化，生成干涉信号包络曲线，其峰值位置对应像素点高度坐标。以未涂层支架梁表面为基准面，通过高度差计算获取涂层厚度；整合全视场高度数据完成3D轮廓重建，可同步提取涂层表面粗糙度（Ra、Rz）、厚度均匀性、缺陷尺寸（针孔直径、裂纹深度）等关键量化参数，为评估涂层性能提供全面数据依据。

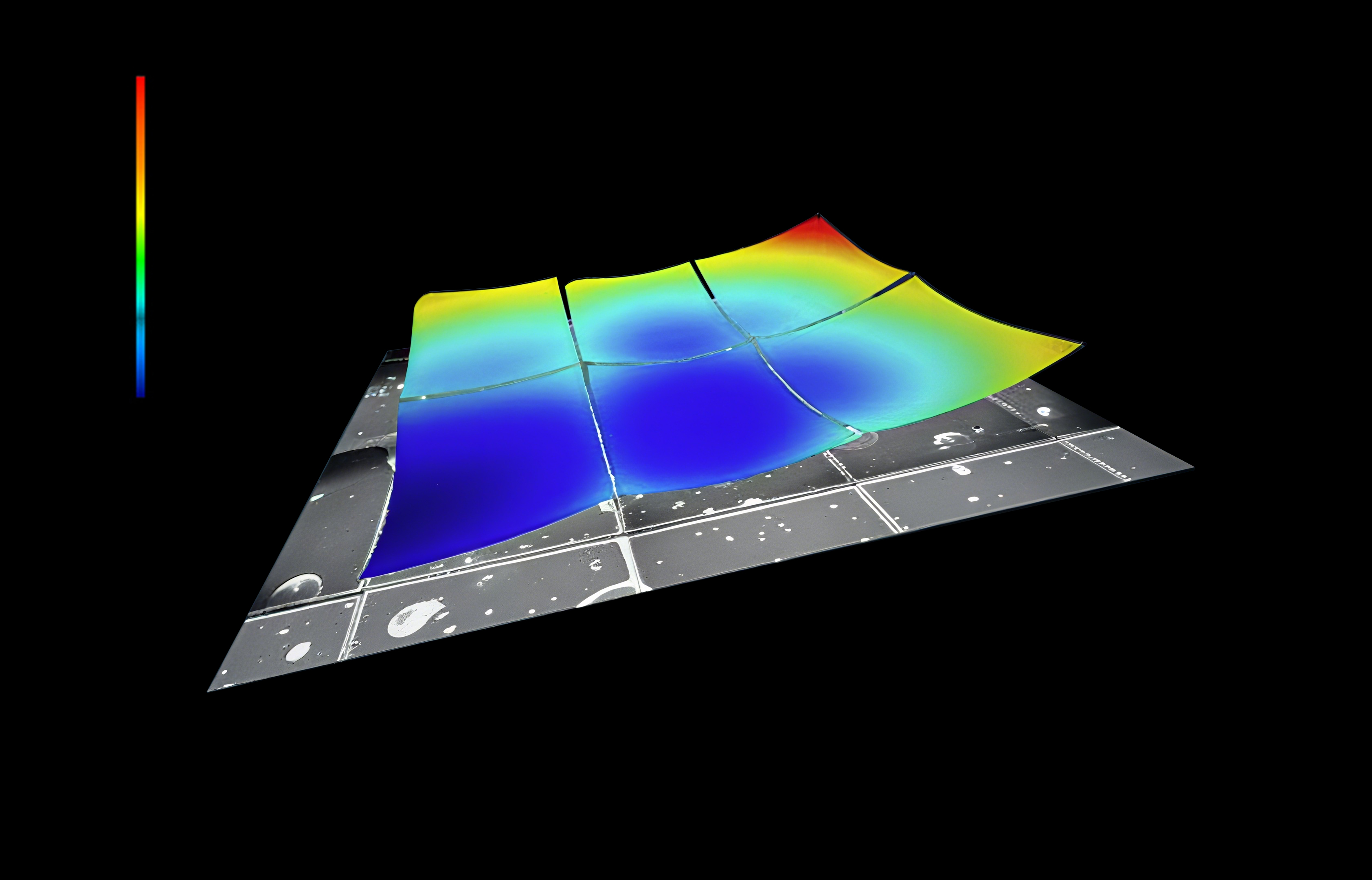

图1为316L不锈钢支架PLGA涂层表面的3D白光干涉轮廓图（彩色编码：红色为涂层局部凸起，绿色为涂层平整区域，蓝色为针孔缺陷区域）。从三维轮廓图可清晰观测到，涂层表面整体平整连续，无明显裂纹与脱落现象，仅存在少量微小针孔缺陷。经软件定量分析得出：涂层平均厚度为12.8μm，厚度均匀性误差≤0.8μm，表面粗糙度Ra=0.22μm，Rz=1.5μm，最大针孔直径为1.2μm，该参数范围符合药物洗脱支架涂层的核心质量要求。

大视野 3D 白光干涉仪：纳米级测量全域解决方案​

突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。

三大核心技术革新​

1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。​

2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。​

3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。​

（以上数据为新启航实测结果）

有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。​

高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。​

分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。​

新启航半导体，专业提供综合光学3D测量解决方案！
