在电力电子、新能源汽车、光伏逆变器、服务器电源与工业自动化等领域，“高频化”几乎是近十年的共同趋势：开关频率越高，磁性器件与滤波器越小，功率密度越高，系统响应越快。但当控制与功率级不断向更高频率推进时，隔离器件往往成为链路里最“敏感”的一环。光耦（光电耦合器）因其成本、隔离能力与应用成熟度，长期占据隔离反馈、驱动与信号隔离的主流位置；然而在高频应用中，光耦也暴露出一系列工程挑战，直接影响效率、稳定性与一致性。本文以“光耦高频应用挑战”为主题，梳理关键问题与应对思路。
一、为什么高频会让光耦变“难用”

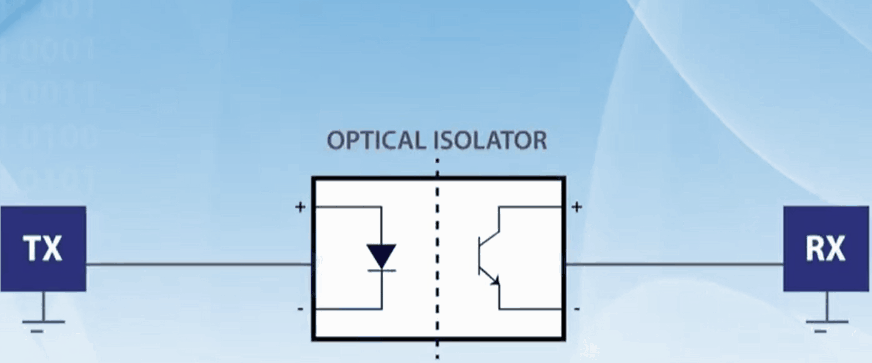

光耦的基本结构是“发光器件（多为LED）+受光器件（光电晶体管/光电二极管/光电IC）”。信号通过光传递实现电气隔离。高频场景下，系统对隔离链路提出更苛刻的要求：更短传播延迟、更小抖动、更高带宽、更稳定的传输增益，以及更强的抗共模瞬态能力。光耦的光学传输与半导体器件本身存在物理极限：LED的载流子复合速度、受光器件的结电容与放大级饱和恢复、封装寄生参数等，都会在高频下被放大成“看得见的性能瓶颈”。
二、带宽与传播延迟：速度不只是“快一点”
高频应用常见两类需求：一是隔离驱动（如IGBT/SiCMOSFET栅极驱动信号隔离），二是隔离反馈（如反激/LLC的次级反馈到初级）。对前者，传播延迟直接影响死区时间设置与开关损耗；对后者，带宽与相位延迟决定环路补偿难度与动态响应。
传统光电晶体管输出型光耦，优势是成本低、易用，但其速度往往受限于晶体管饱和与存储时间：当输出进入饱和区，关断会明显变慢，导致上升/下降沿不对称、延迟漂移增大。在几十kHz的电源里可能还能“凑合”，但当频率上到数百kHz甚至MHz级，延迟与边沿劣化会让PWM波形失真，进而引发控制误差、占空比偏差与EMI问题。
应对上，工程上常见做法包括：避免让输出晶体管深度饱和（例如加速电阻、合适的负载与偏置）、选用高速逻辑输出光耦或光耦驱动器、在关键驱动链路改用数字隔离器/隔离栅驱动器等。但这也意味着成本、供电与布局要求上升。
三、CTR与一致性：高频下“增益”更难稳定
CTR（电流传输比）是光耦最核心也最“麻烦”的参数之一。CTR受LED光输出、光路耦合效率、受光器件增益等影响，且随温度、老化、工作电流变化显著。高频应用里，CTR的不确定性会带来两个问题：
1）环路增益漂移：在隔离反馈中，CTR变化等价于环路增益变化，补偿设计必须覆盖更宽的增益范围，否则可能出现低温过冲、高温响应变慢，甚至在极端条件下稳定裕度不足。
2）动态特性变化：CTR不仅是“直流增益”，在高频下还体现为频率响应的变化。不同批次、不同温度下的带宽差异，会让相位裕度更难保证。
因此，高频电源若仍采用光耦反馈，往往需要更保守的补偿、更多的裕度设计，或选用带内部放大与线性化的隔离放大器/数字隔离方案来降低CTR不确定性带来的系统风险。
四、LED老化与寿命：高频驱动让应力更集中
光耦输入侧LED会随时间衰减，表现为同样的驱动电流下光输出降低，等效CTR下降。高频应用中，LED可能承受更高的脉冲电流、更高的结温波动与更频繁的开关应力，老化速度可能加快。对长期运行的工业电源、车载电源、储能系统而言，这会从“参数漂移”演变为“可靠性问题”：初期能稳定工作，几年后环路增益下降导致输出精度变差、动态变慢，甚至触发保护或异常振荡。
工程上通常通过降低LED平均电流、控制峰值电流、改善散热、选择更高可靠性等级器件、在控制策略中预留增益余量等方式缓解。但这些措施往往与“更快、更小、更高功率密度”的目标相互拉扯。
五、CMTI与噪声：高dv/dt时代的隔离抗扰
高频开关带来更高的dv/dt与di/dt，尤其是SiC器件普及后，开关沿更陡，隔离器件面临强共模瞬态干扰。光耦的抗共模瞬态能力（常以CMTI表征）若不足，可能出现误触发、输出毛刺、逻辑翻转，轻则引入控制噪声，重则导致功率器件误导通、直通风险上升。
此外，封装寄生电容会把共模噪声耦合到信号侧；高频下这些寄生通道更“有效”。因此，除了选型关注CMTI指标外，PCB布局（隔离间距、回流路径、屏蔽与分区）、驱动回路的Kelvin连接、栅极电阻与缓冲网络、共模电感与Y电容配置等系统级手段同样关键。
六、温度特性与延迟漂移：时序预算更难做
在高频驱动与同步控制中，传播延迟不仅要小，还要“可预测”。光耦的延迟会随温度、输入电流、输出负载变化；当系统需要精确死区控制、同步整流时序或多相并联相位一致性时，这种漂移会侵蚀时序裕度。结果可能是效率下降（死区过大）、器件应力上升（死区过小导致交越导通风险）、或并联系统电流分配不均。
因此，高频场景下常见趋势是：关键时序链路尽量采用延迟更一致的隔离方案（如高速逻辑光耦、数字隔离器、隔离驱动器），而把传统光耦更多留在对时序不敏感的状态信号或低速反馈上。
七、结语：光耦还能不能用于高频？
答案不是简单的“能/不能”，而是“用在什么位置、以什么方式用”。光耦在隔离、安全与成本上仍有优势，但在高频化、宽温域、长寿命与高dv/dt的综合要求下，它的带宽、CTR漂移、老化与抗扰能力会成为系统设计的主要约束。未来的工程实践更可能呈现分层选择：对高频驱动与高速控制信号，采用更高速、更高CMTI、更一致的隔离器件；对成本敏感且带宽要求不高的隔离反馈或状态检测，光耦仍会长期存在，但需要更严格的裕度设计与可靠性评估。
