电源管理芯片FP6277，如何让艾灸盒续航翻倍？

近年来，随着健康消费的升级，便携式智能艾灸盒凭借“小巧便携、精准控温、安全易用”的特点，迅速成为小红书、抖音等平台的爆款单品。从职场白领到宝妈群体，用户对其需求已从“功能性”转向“体验感”——既要能塞进口袋随身携带，又要避免传统艾灸的烫伤风险，还要续航持久、操作无脑。今天小编带大家来拆解一下市面上热销的小艾智能艾灸盒 2 代 pro，本文主要讨论的是作为电源管理的“隐形心脏”——FP6277升压芯片，它是如何通过技术赋能的。

艾灸盒的内部构造与核心模块

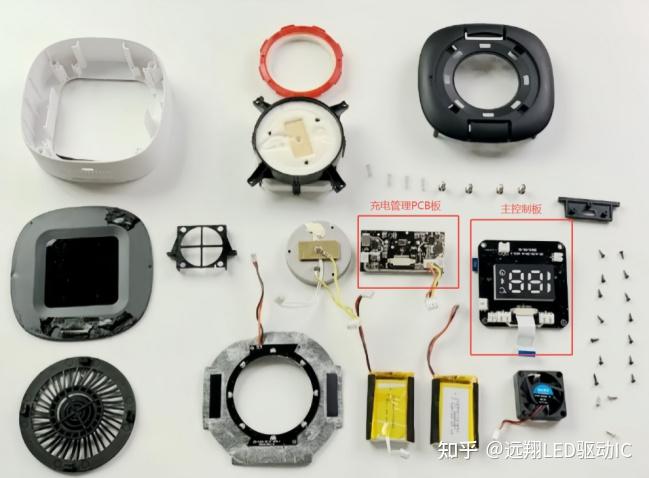

1. 内部构造（拆解后附图）

2. 核心组件包括

充电管理 PCB 板主要包括了锂电池充电管理以及加热片升压部分电路。

锂电池（3.7V）：单节电芯供电，容量约2000mAh。

加热片（5V/2A）：陶瓷/PTC材质，需稳定5V电压驱动。

控制板：集成FP6277升压芯片、单片机（MCU）、温度传感器、Type-C充电模块。

外壳结构：铝合金/ABS材质，内置隔热层与散热孔。

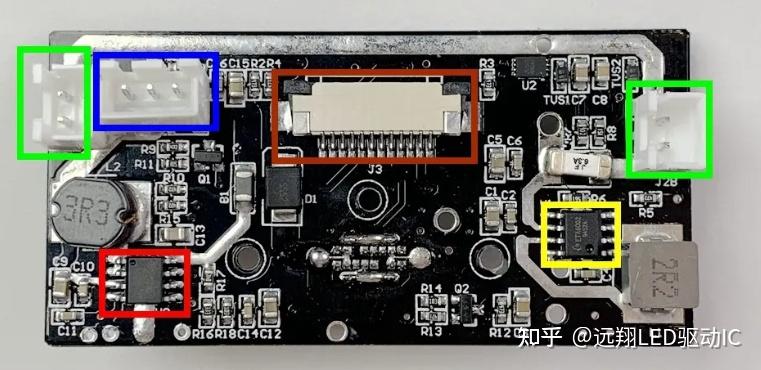

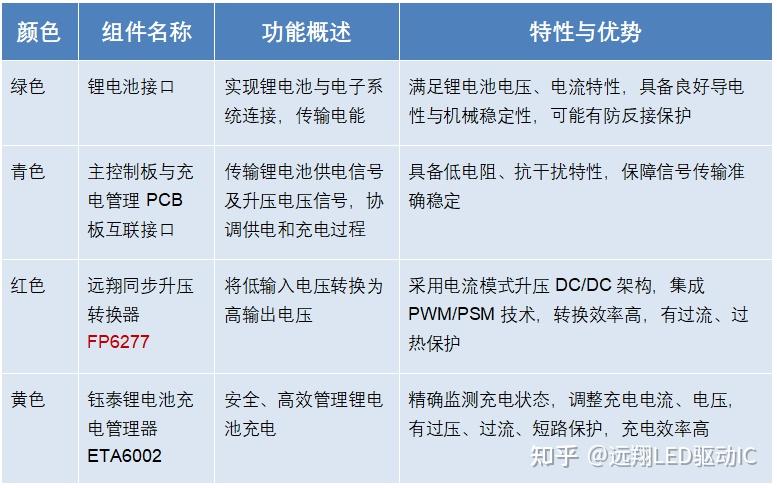

充电管理 PCB 板：

3. FP6277的核心作用

（1）高效升压：破解“小电池驱动大功率”难题

问题：单节锂电池（标称3.7V，实际工作范围2.5V~4.2V）无法直接驱动5V加热片，传统方案需多节串联或使用低效升压电路，导致体积臃肿、续航缩水。

FP6277功能优势：

①　满足加热片需求：输入电压2.4V~4.5V，升压至5V，

②　同步整流技术：内置30mΩ MOSFET，转换效率＞90%（传统方案仅75%），同等电池容量下续航提升40%。

（2）智能温控：从“手动调温”到“动态恒温”

问题：传统艾灸盒依赖机械开关或简单PWM调温，温度波动大（±5℃），易烫伤或热量不足。

FP6277功能优势：

①　闭环控制：温度传感器实时反馈数据至MCU，FP6277固定输出电压5V给MCU供电，实现±2℃恒温精度。

②　模式切换：

PWM模式：全功率加热，3分钟内升温至设定温度。

PSM模式：恒温阶段自动降频，降低功耗与噪音。

用户价值：宝妈边艾灸边哄娃，无需担心温度失控。

（3）安全防护：三重保护打造“零风险”体验

问题：低价方案仅依赖保险丝，短路或过温时反应迟缓，存在安全隐患。

FP6277功能优势：

过温保护（OTP）：芯片温度＞150℃时，0.1秒内切断输出，防止外壳过热。

过流保护（OCP）：加热片异常短路时，逐周期电流限制避免电路烧毁。

短路保护（SCP）：冗余设计确保极端场景下快速关断。

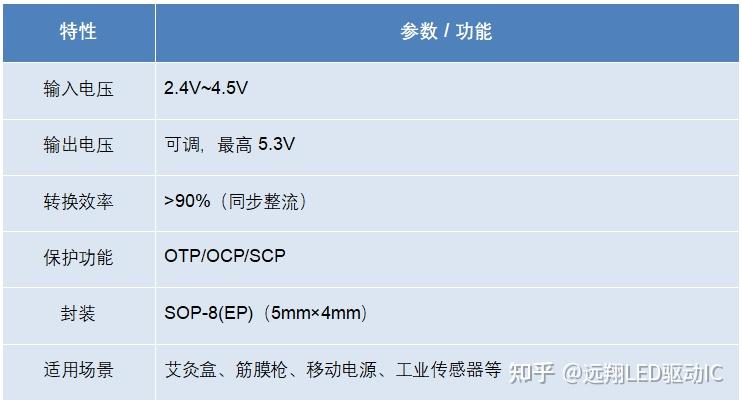

FP6277 参数速览

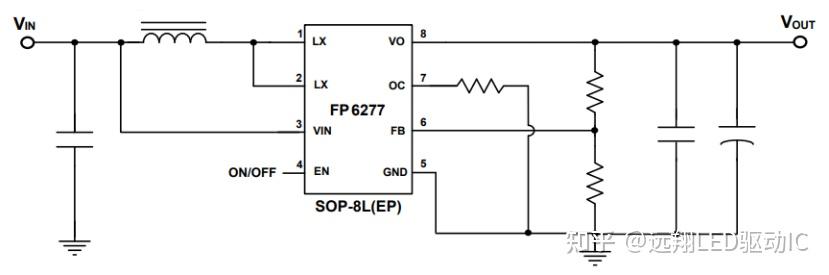

典型应用电路图：
