WT588F02BP-14S大功率语音芯片直推4Ω/3W喇叭的驱动电路设计

行业痛点：语音播报为何总被功放拖后腿

在充电桩、报警器、智能家居、工业终端等需要语音提示的场景里，工程师常遇到同一个矛盾。小功率语音芯片的DAC或PWM输出只能驱动几欧姆的小喇叭，音量根本不够；而一旦要推4Ω 3W这类功率喇叭，传统方案就必须在芯片外部再挂一颗D类功放IC，配上LC滤波网络、电平匹配电阻和电源走线。

这种做法带来三个现实麻烦。一是BOM物料和PCB面积增加，单板成本降不下来。二是外置功放与主控之间的走线容易引入电源波动，播放瞬间产生的跌落会直接让系统复位。三是D类功放的开关频率是EMI辐射的重灾区，长喇叭线像天线一样把干扰送进敏感的无线或数字电路，过认证时反复整改。

该芯片（WT588F02BP-14S）要解决的，正是这个被功放绑架的困局。

价值主张：一颗芯片把功放装进语音IC里

WT588F02BP-14S是深圳唯创知音电子推出的一款大功率语音芯片，它在片内集成了D类音频功率放大电路，音频输出采用16bit PWM，无需外接LC滤波即可直接驱动4Ω 3W喇叭。在全带宽范围内做了EMI抑制，最大限度减少对周边电路的干扰。

相比传统外挂功放方案，它把几个痛点一并收掉。内置D类功放效率高达88%，发热小，不需要额外散热片。片内集成短路保护、过流保护和过热保护，喇叭线短路也不会烧毁芯片。上电和掉电过程中的爆音（POP声）由标配电路和程序控制解决，不必再为消POP单独设计继电器或延时电路。Flash型架构支持通过配套下载器在线更换语音内容，220KB Flash可存放170秒高品质语音（对音质无要求时可达320秒），WT588F04AP-14S更达到460KB、370秒。

对工程师而言，这意味着物料清单从语音IC加功放加滤波，收敛成一颗SOP14封装的芯片加少量阻容。

驱动电路设计核心

双电源域：VCC与VPD分开供电

该芯片采用双电源架构，这是驱动电路设计的关键要点。

VCC脚（9脚）为IO及音频输出逻辑部分供电，电压范围2.0V至5.5V，建议3.3V至5V。VPD脚（12脚）为内部功放供电，电压范围3.0V至5.5V，建议3.3V至5V。

为什么分开？逻辑域和功放域对电源的要求不同。功放要推得响，VPD建议直接给5V，输出功率随供电电压提升而增大；若更看重成本、不想额外增加降压芯片，也可以让VPD与主控MCU的IO电平保持一致（3.3V或5V）供电，此时输出功率会相应下降，需按后文的功率配置表选型。

需要特别留意电平匹配。当语音芯片用3.3V而MCU用5V，或语音芯片用5V而MCU用3.3V时，一线或两线串口通讯需要电平转换电路，否则可能产生漏电流，建议在原理图阶段就处理好。规格书还特别提示，芯片在播放和初始化期间，电源波动不要超过1.3V，否则可能影响正常工作。

SPK直推，还是加LC滤波

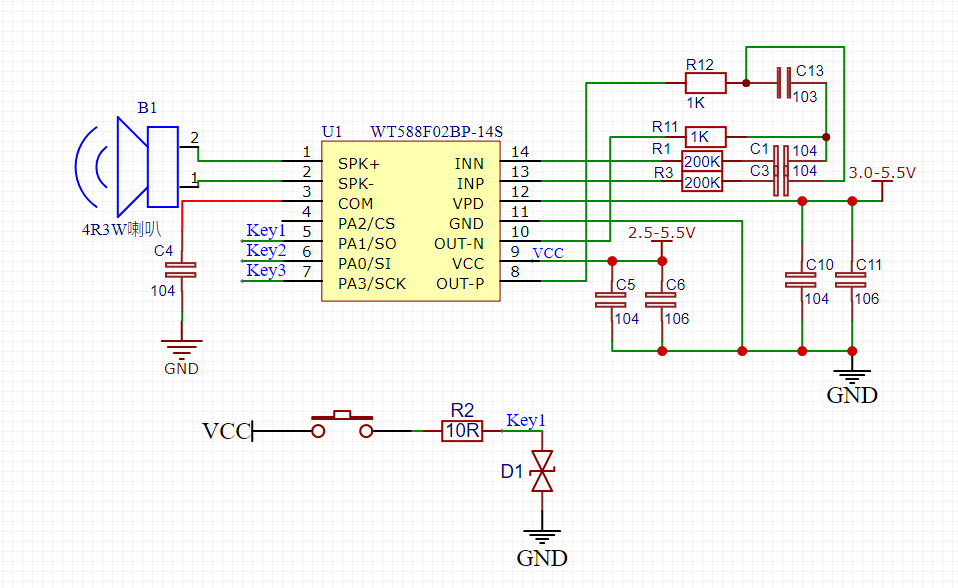

该芯片的SPK+（1脚）与SPK-（2脚）是桥接式（BTL）功率输出，直接接到4Ω 3W喇叭两端即可工作，规格书明确说明无需LC滤波也能正常运行。这是它与普通PWM语音芯片最大的不同，省掉了输出端的电感电容。

不过存在两种需要补滤波的场景。一是喇叭线较长，相当于一根发射天线；二是芯片布局靠近无线模块、传感器等EMI敏感器件。这时建议在SPK输出端串入磁珠（L1、L2）并并联电容（C2、C7）组成滤波网络，磁珠和电容尽量靠近芯片放置。如果应用场景没有这类隐患，SPK输出直连喇叭即可，外围最简。

增益与功率等级配置

输出功率等级由输入级增益电阻和旁路电容决定，核心公式是：

Avd = 230K / Rin，其中 Rin = R1 + R11（或 R3 + R12）

电阻越大，增益越低，输出功率越小。下表给出在VCC=5V、VPD=5V条件下，不同喇叭与功率等级对应的外围元件取值（部分位置以电阻替代电容，已在表中标明）。

当系统由3.3V逻辑供电、但VPD仍取5V时，4Ω 3W档的电阻需调整为R1=R3=150K、R11=R12=1K，C1=C3=0.1uF，C13=0.01uF。

设计建议：先按目标音量和喇叭阻抗选定功率档，再对照表格取值。若现场觉得声音偏大或偏小，优先微调R1/R3（即Rin），不要动C1/C3耦合电容。

COM脚与功放启动时间

COM脚（3脚）为旁路引脚，可接电容到地以减少高频噪音。它的取值还决定功放启动时间：

当COM脚接104电容（0.1uF）且芯片5V供电时，启动时间典型值61ms；当COM脚悬空时，启动时间典型值43ms，但规格书不建议悬空，因为此时缺少基本的抗干扰能力。推荐按104电容设计。

忙信号BUSY（PA2）

PA2脚（4脚）为忙信号输出，平时为低电平，播放时为高电平。它既可用于判断当前是否在播报，也能配合上位机做连码播放的状态同步。需要强调的是，请勿给PA2脚添加上拉或下拉电阻，否则有几率导致芯片进入非工作模式。

内置保护与ESD设计

该芯片已内置短路、过流、过热三重保护，喇叭端意外短路不会损坏器件。但在终端产品需要通过静电认证时，仍建议在SPK、PA等关键引脚增加TVS等ESD器件。规格书指出，接触式6KV静电下，4脚（PA2）、7脚（PA3）、10脚（OUT-N）抗性相对较弱，是防护重点。

PCB布局规范

驱动电路的可靠性，一半在原理图，一半在布局。结合规格书的相关规范，给出几条硬约束。

电源去耦：芯片电源脚必须接电容到地，且电源走线先经过电容再连到芯片电源脚。电容的GND网络到芯片GND脚、电容的5V网络到VCC和VPD脚，距离分别小于5mm。若板上有ESD元件，走线顺序为ESD元件、去耦电容、最后到芯片。

电源走线：为避免其他电路工作拉低电源，建议从输入端电容正极开始做分支走线（Y型走线），不要主线直拉。

地分割：当系统存在数字或无线信号时，语音芯片的地应与其他干扰电路的地独立，单点连接，避免噪声串入功放。

音频走线：OUT-P与OUT-N以及周边元件，走线尽量用地包围，避开无线和数字信号，且不要与它们走平行线，减小串扰。

POP声：标配电路和程序已解决上电掉电爆音。若MCU需要控制BUSY来开关外部功放，可能要在程序和音频参数上做调整，具体可咨询原厂FAE。

关键规格参数一览

控制接口简述

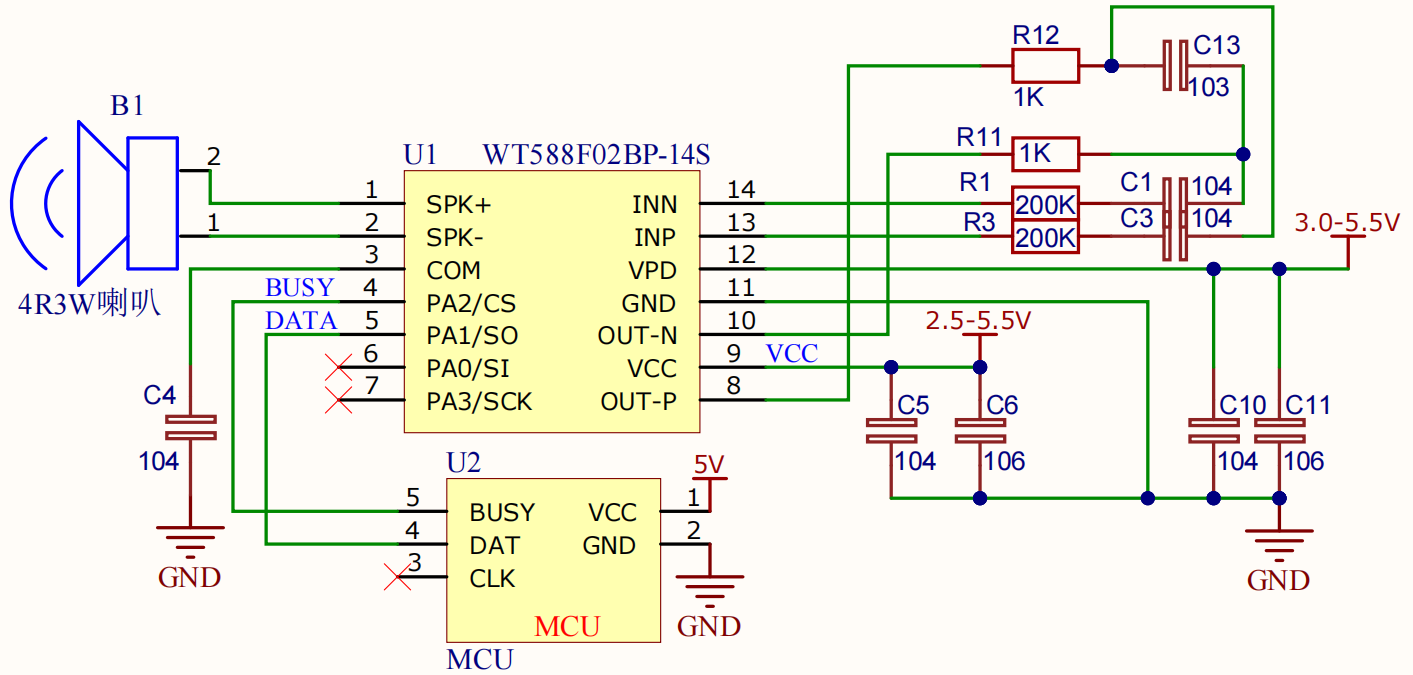

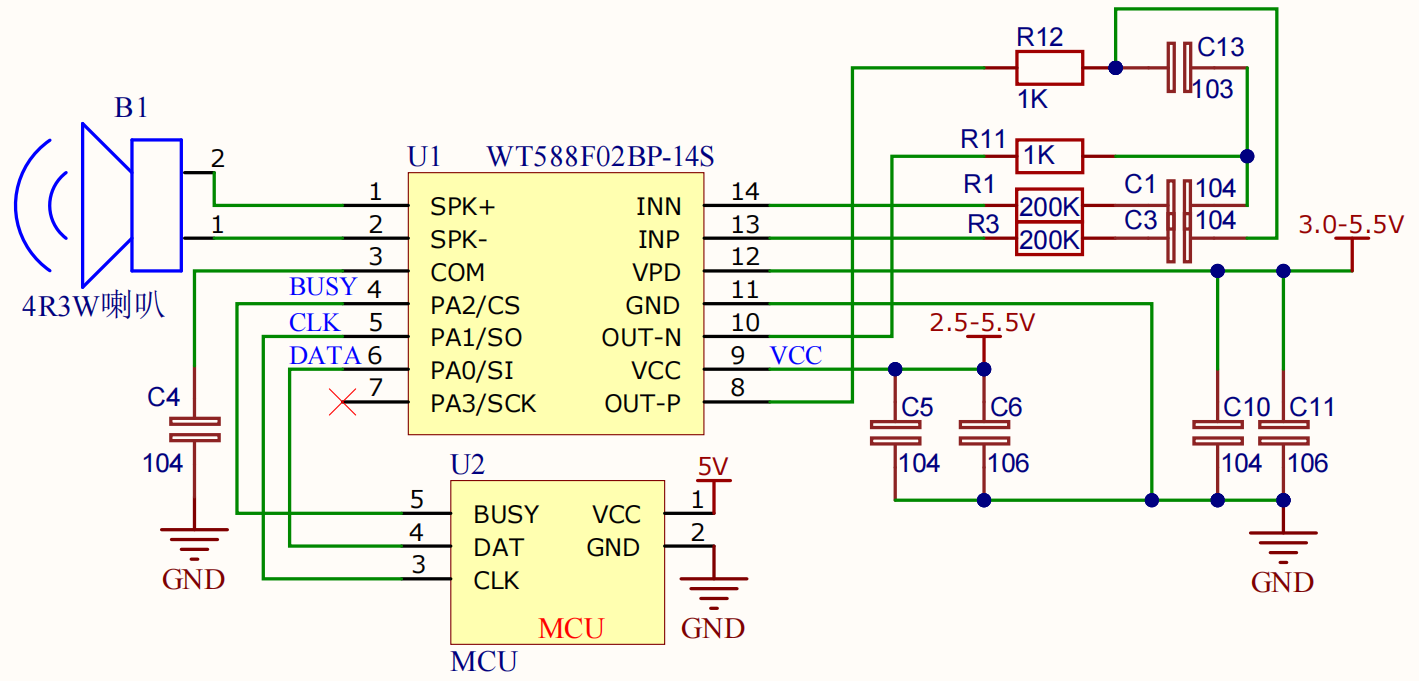

该芯片支持一线串口和两线串口两种控制方式，均只需占用MCU少数IO。一线串口用PA1作数据线，占用1个IO；两线串口用PA1作时钟、PA0作数据，抗干扰更强。单独发送语音地址即可自动播放对应段，配合F1循环、F2当前循环、F3连码、FE停止等命令码，可灵活组织播报逻辑。驱动电路确定后，控制部分按规格书的时序图对接即可。
