ProfiBus转Can在北京某药厂楼宇控制系统的应用

本文主要介绍北京开疆智能自动化科技有限公司（以下简称：开疆智能）生产的ProfiBus转Can网关(产品型号：KJ-PBG-005)在楼宇控制系统上的使用方法：

1.案例简介：本案例现场在北京市某药厂，该药厂主控制系统是西门子PLC S7-300，楼宇控制系统设备是CAN总线的通讯方式，所以要实现CAN设备和PLC之间的通讯。就需要使用CAN转ProfiBus的协议转换网关。本案例的目的是实现在300PLC的对楼宇控制系统的水泵、风机、中央空调设备进行控制。

2.案例说明：开疆智能生产的ProfiBus转Can网关KJ-PBG-005在使用时，不需要进行复杂的编程，只需根据被连设备给的通讯点表进行简单的配置和设定即可。需要关心的以下几点：

（1）被连设备CAN通讯的属于CAN协议的哪种工作方式？

本产品KJ-PBG-005 总线桥支持4 种CAN总线的工作方式：

2.0A 协议方式 M0、 2.0A 协议方式 M1。

2.0B 协议方式 M0、 2.0B 协议方式 M1。

本例楼宇系统的所有CAN设备均可使用CAN 2.0A M1工作方式，所以KJ-PBG-005工作模式选择CAN 2.0A M1(通过拨码开关来进行设置)。

（2）被连CAN设备的通讯速率是多少？

本例所有楼宇系统的CAN设备速率设置为100Kbit/s。

（3）每台的CAN设备对应的设备地址是多少？

因为本例中开疆智能的ProfiBus转Can协议转换桥可以与12个CAN

设备连接，所以可以最多带12个设备，但该现场根据每个设备的所连接

的CAN 设备不同，由此，以转换网关KJ-PBG-005与中央空调连接为例，

该通讯一个网关共和5台中央空调系统连接。这5台空调CAN设备地址分

别为 1, 6，7，10，11.

（4）每个CAN设备的发送接收的数据长度是多少？

本例每个空调机组需要发送和接收8个数据。（本转换网关可通过配置DLC参数进行是1~8个）

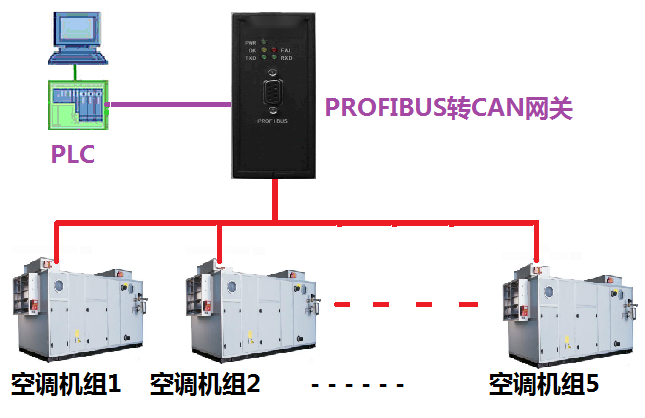

应用网络简图：

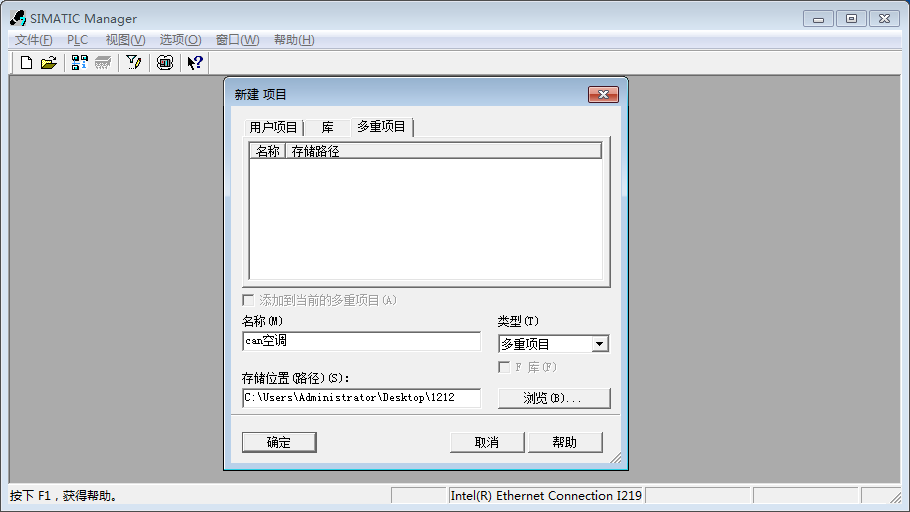

1、案例配置：导入GSD创建新项目，打开step7软件 “SIMATIC Manager ”文件—>新建。输入名称“can空调”

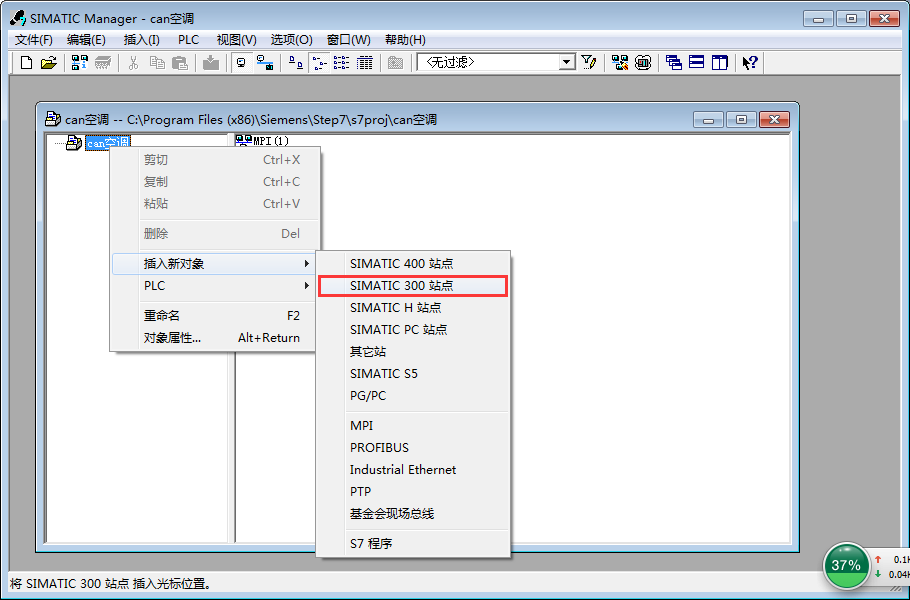

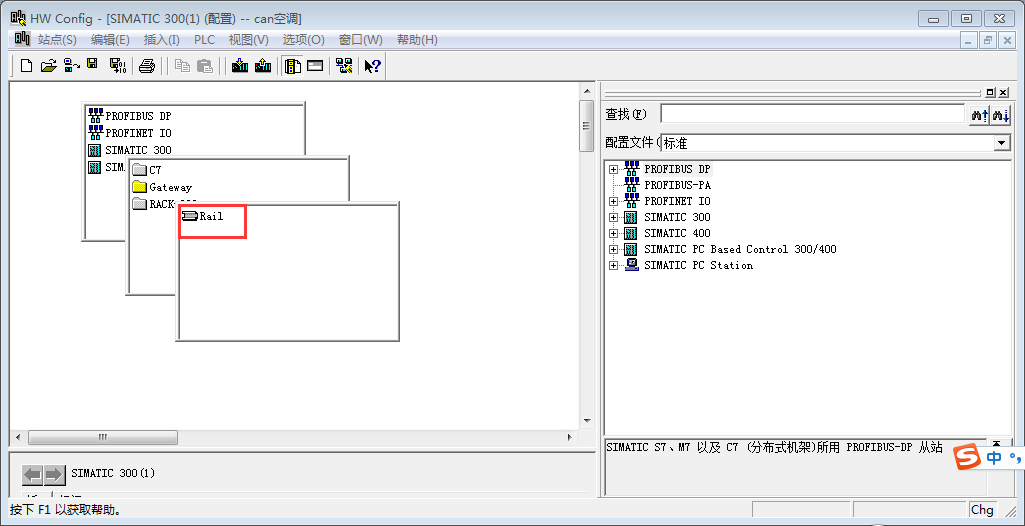

2、点击确认按钮，创建站点，本例选取的是西门子PLC300，如图4-2：双击站点进入硬件组态界面。

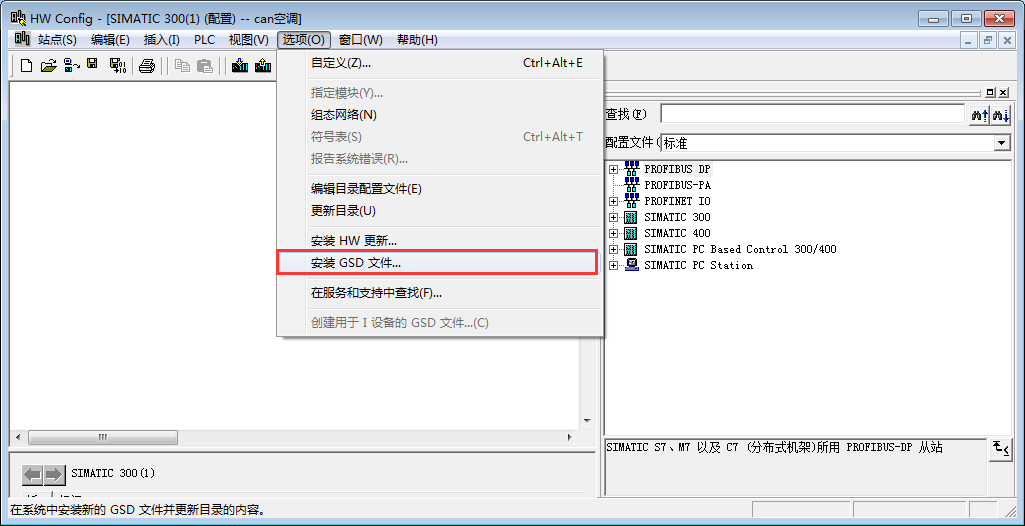

3、在“选项”窗口选择“安装GSD文件”

4、硬件组态----创建PLC，并设置DP通讯速率1.5M。如图4-5，4-6，4-7，4-8：

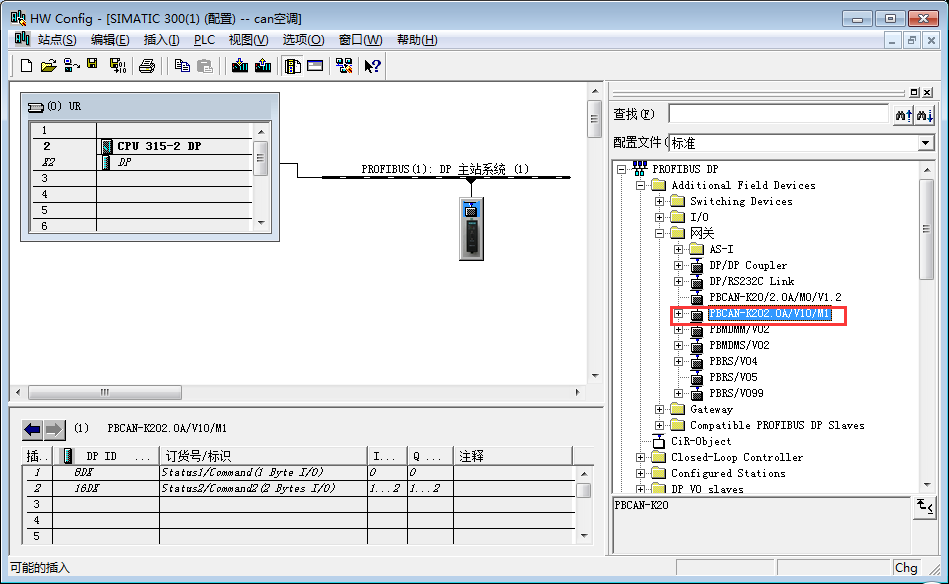

5、硬件组态----创建DP从站，将导入的GSD“KJ-PBG-005/2.0A/V10/M1”下挂到DP总线上，

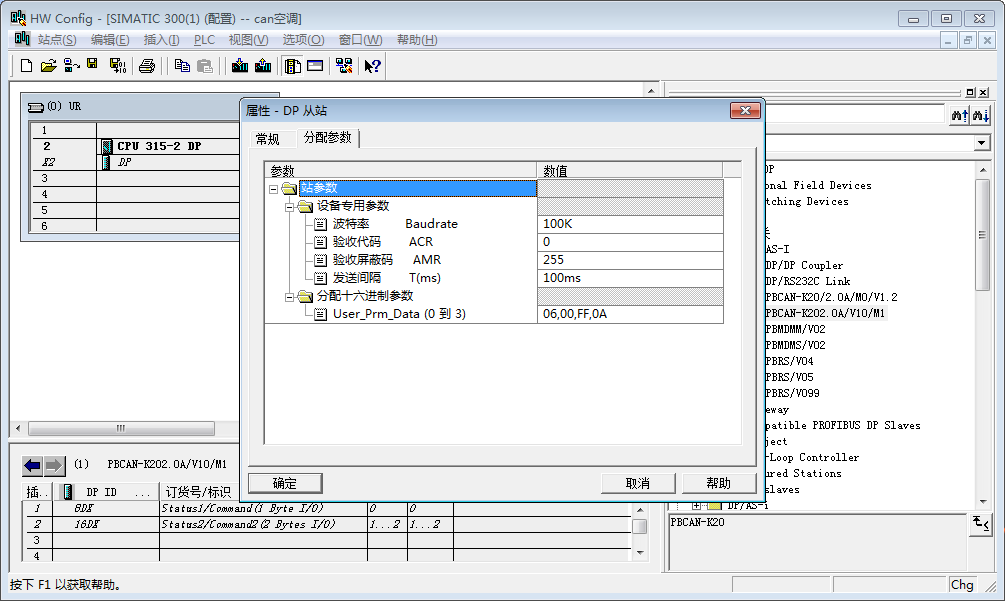

6、根据现场中央空调通过CAN通讯的通讯格式及参数内容，进行配置通讯速率配置。

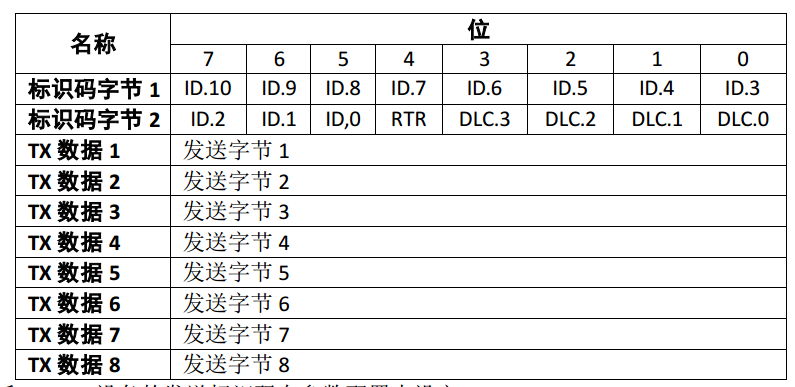

7、数据长度及ID设置参考KJ-PBG-005的使用说明来进行设置。

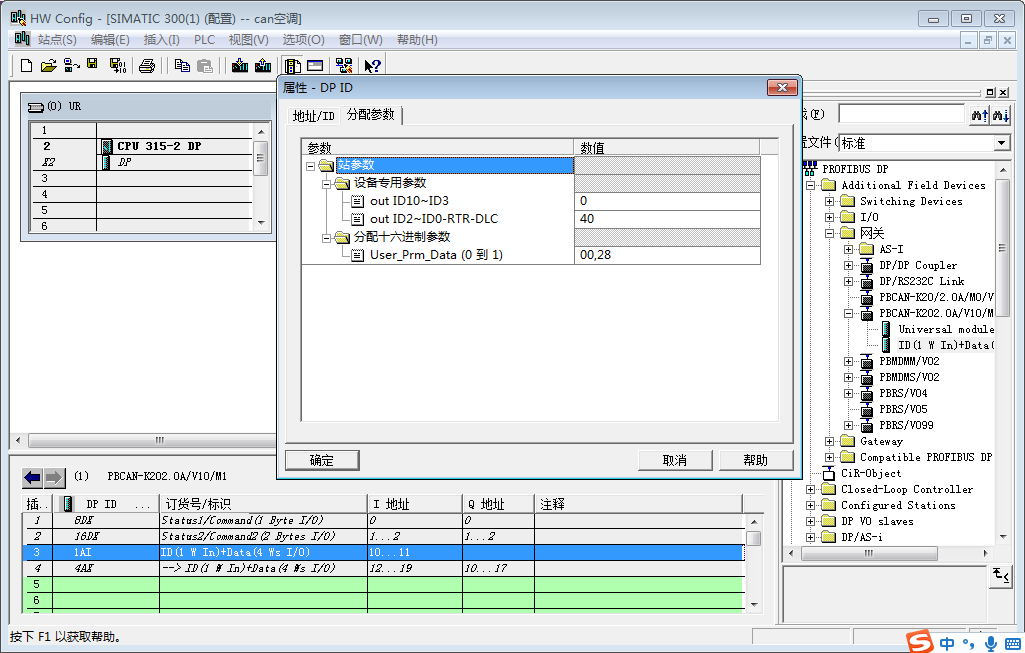

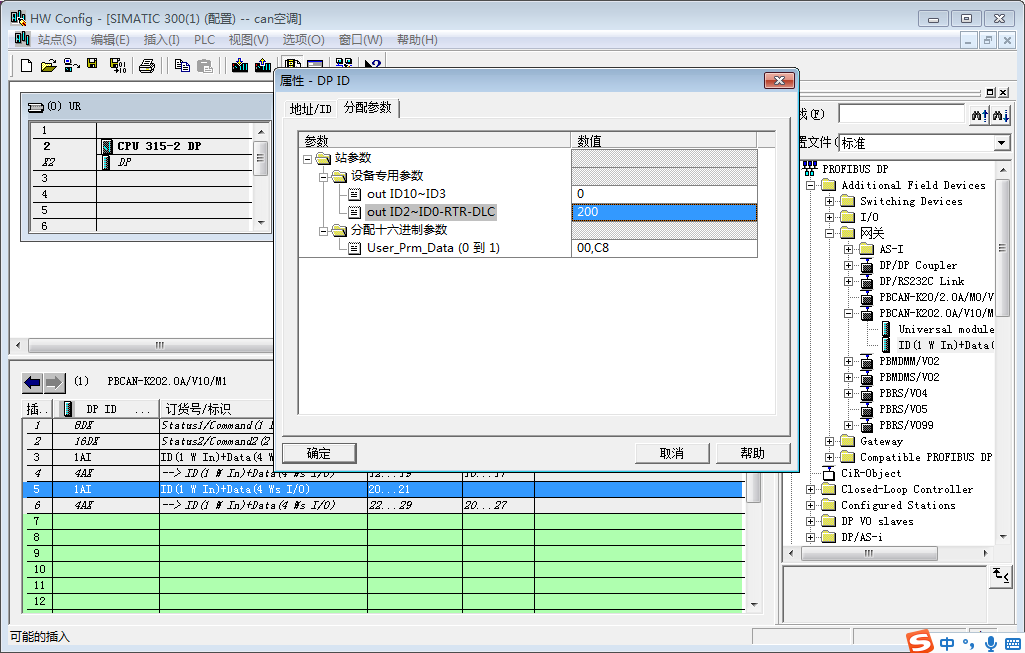

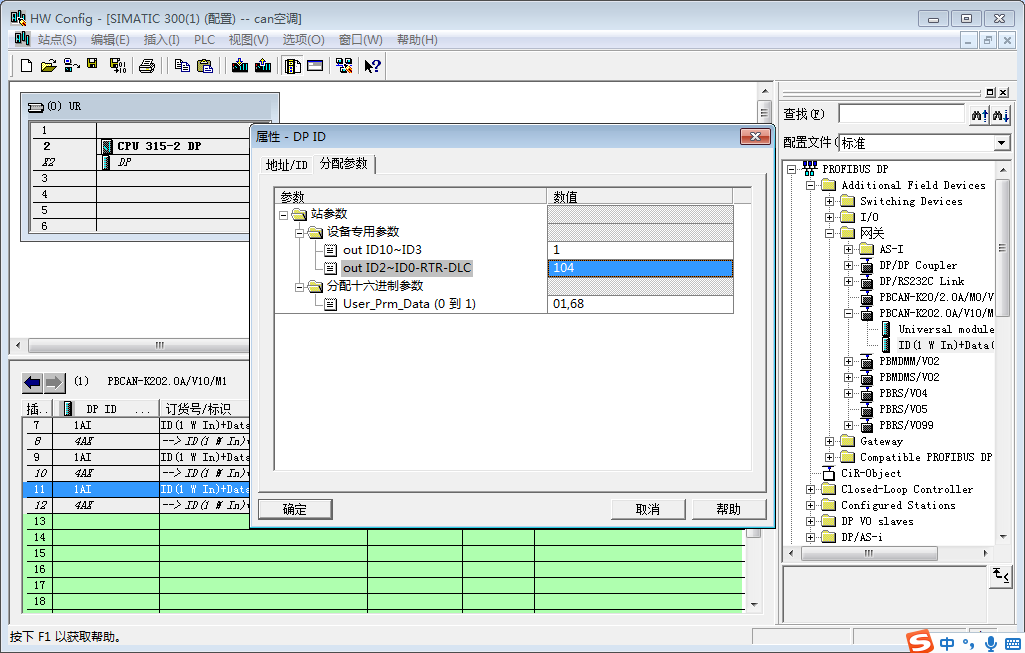

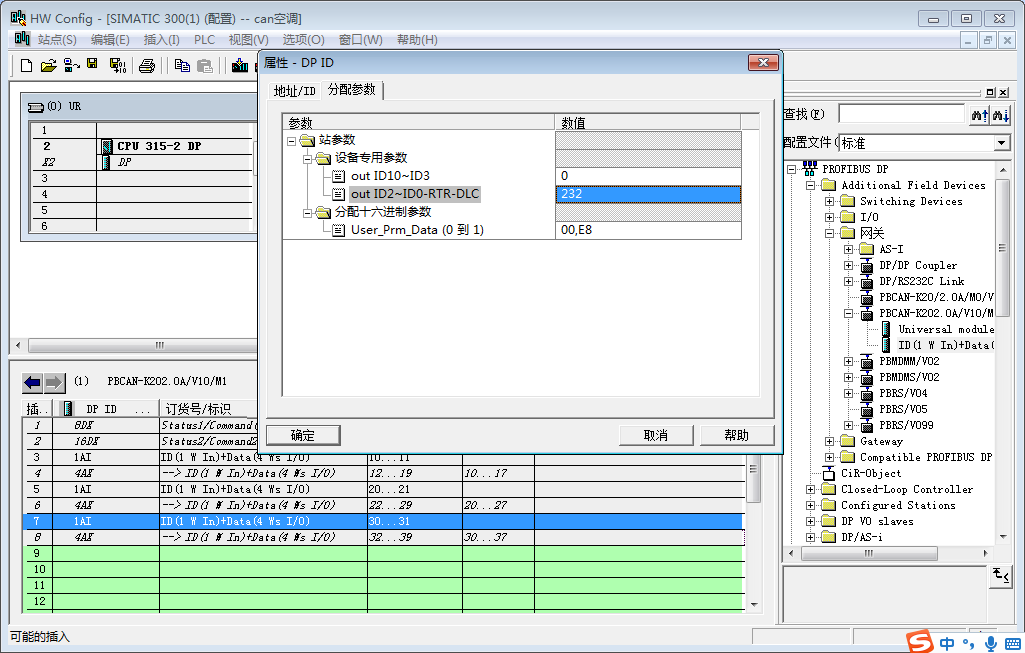

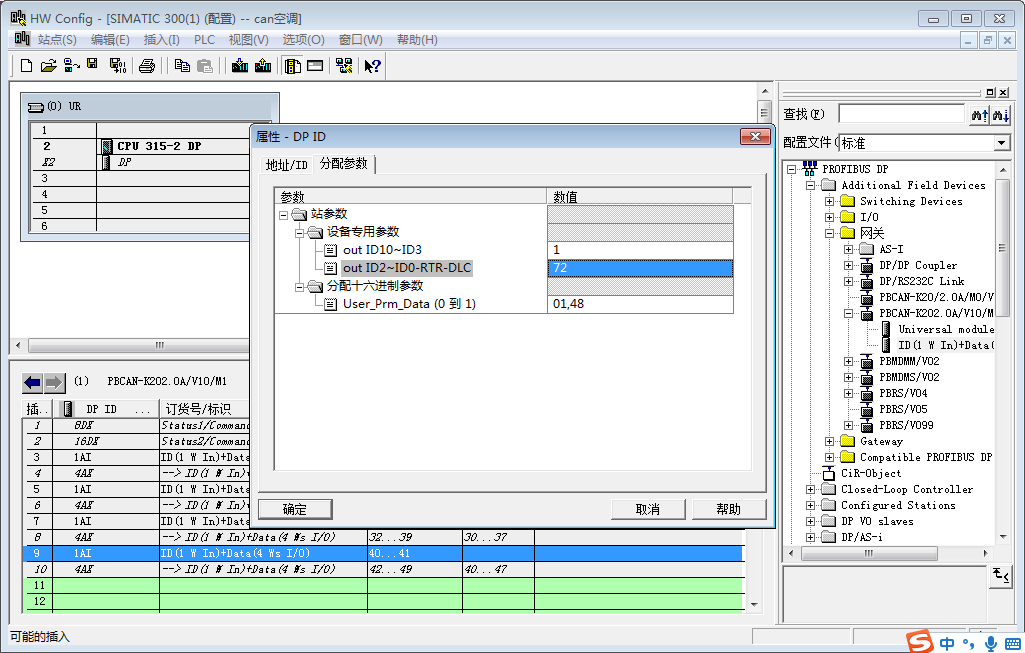

8、如(第一台ID号为1的机组)，、第二台ID号为6的机组)、第三台ID号为7的机组)、(第四台ID号为10的机组)，(第五台ID号为11的机组):

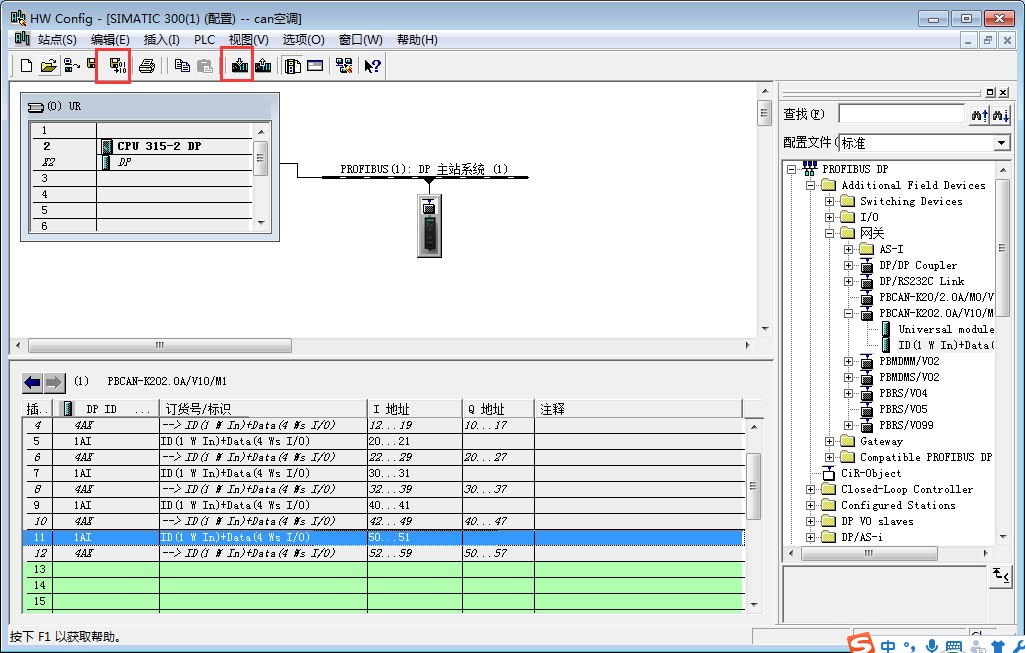

9、硬件组态----编译下载程序。

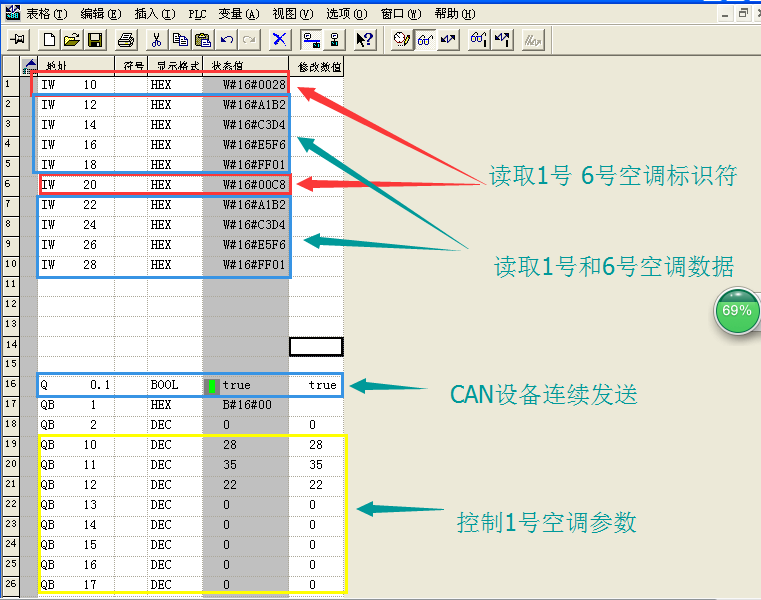

10、读写参数测试 ： Ib12~ Ib19 读取的是1号空调机组数据、Ib22~ Ib29读取的是6号空调机组数据、Ib32~ Ib39读取的是7号空调机组数据。Ib42~ Ib49读取的是10号空调机组数据、Ib52~ Ib59读取的是11号空调机组数据。

总结：经过上面简单的配置，用户可以很轻松的完成ProfiBus和Can的协议转换，在PROFINET总线协议下读取Can设备的数据。
