核心亮点:小身材,大能量
极简外围,降本增效

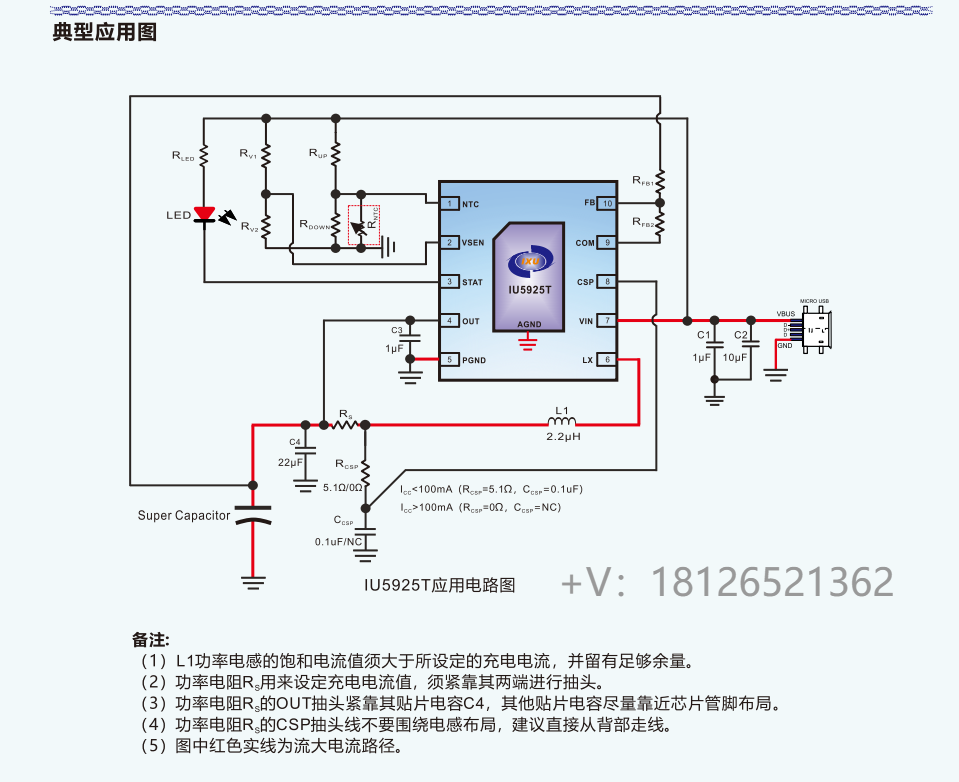

IU5925T内部集成了功率MOS管,采用同步开关架构。这意味着在设计应用时,你不再需要繁琐的外部MOS驱动电路,仅需极少的外围器件即可工作。这不仅大幅减小了PCB尺寸,更直接降低了BOM成本,让产品更具竞争力。
2A大电流,灵活可调
±1%高精度,精准呵护
对于精密设备而言,电压的稳定性至关重要。IU5925T拥有±1%的输出电压恒压精度,通过调节外部反馈电阻的分压比例,即可得到精准的恒压充电值,确保每一颗超级电容都能在最佳状态下工作,延长使用寿命。
硬核技术:四大环路,智能守护
为什么选择IU5925T?因为它足够“聪明”。芯片内置了四个独立的控制环路,如同四位忠实的卫士,全天候监控充电过程:
1. 恒流环路(CC): 在充电初期提供稳定的大电流,快速补能。
3. 芯片温度调节环路: 实时监控芯片温度,自适应调节充电参数,防止过热。
此外,IU5925T还具备完善的保护机制,包括输入欠压/过压保护、输出过压保护以及NTC电池温度保护。配合外接LED指示灯,用户可以随时掌握充电状态,真正做到心中有数。
广泛适用:赋能多场景应用
凭借优异的性能,IU5925T已广泛应用于多个前沿领域:
数据安全领域: 为内存备份系统提供瞬间掉电保护,确保数据零丢失。
工业控制: 在工业UPS系统和电源瞬态缓冲中充当“能量蓄水池”。
智能终端: 适用于智能仪表、条形码扫描仪,解决频繁更换电池的痛点。
医疗与车载: 为便携式医疗设备和仪表板摄像头提供稳定、安全的电源支持。
总结
在超级电容逐渐普及的浪潮中,选择一颗好的充电管理IC是成功的关键。IU5925T以其高效率、高精度、高集成度以及完善的保护功能,成为了1-2节超级电容应用的理想之选。
如果你正在寻找一款既能实现“极速闪充”,又能保障系统安全的电源方案,IU5925T绝对值得加入你的物料清单!
