FPGA 二次开发产品全解析，开启无限可能

1. 数据采集卡常用FPGA编程原因

高速数据处理：FPGA 本身具有并行处理能力。在数据采集过程中，采集卡采集到的数据可以直接在 FPGA 中进行高速处理。例如，对于高速图像采集卡，如果采集分辨率为 4K、帧率为 60fps 的图像数据，数据量非常大。FPGA 可对图像数据进行实时的边缘检测、图像压缩等处理，减轻后续处理器（如 CPU 或 GPU）的负担。

实时数据处理与反馈：FPGA 可以实现实时的数据处理算法。以工业控制中的传感器数据采集为例，采集卡采集到温度、压力等传感器数据后，FPGA 可立即对这些数据进行分析，如判断温度是否超出阈值，并迅速反馈控制信号给相关执行机构，实现实时控制。

阿尔泰科技”哪些产品可以FPGA自行二次开发?

1 FPGA载板：PCIe899v-FPGA

参数：PCIe 接口，内存配备高达4GB的64位DDR3 SDRAM，支持一个SFP+和一个QSFP+光纤接口

2 中频AD子板：FMC8904

参数：AD:单端4路同步，14位，每通道1GS/s，输入电压量程范围：±1V，支持外部触发和外时钟，JESD204B标准数字接口（中频采集卡）。

3 中频AD子板：FMC8905

参数：AD:单端1路,单通道4GS/s，12位，量程量程±1V，JESD204B标准数字接口

什么是中频卡？

中频采集卡主要用于特定频段的信号采集，通常覆盖中频范围（几MHz到上千MHz）。与全频卡主要区别就在输入信号的频带范围。

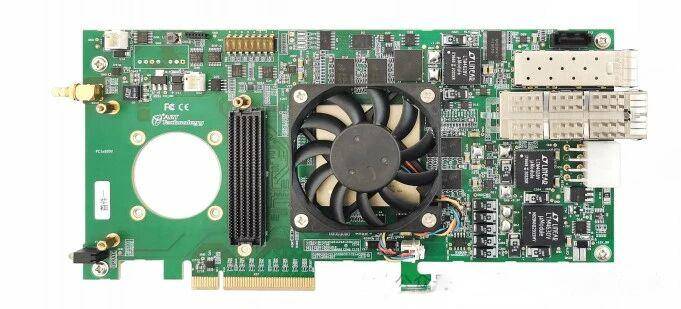

PCIe899V-FPGA载板

产品简介

PCIe899V 是一款 PCIExpress2.0 x8标准总线架构的高性能 FPGA 处理板和 FMC 子卡载板，它基于 Xilinx 公司的 Xilinx Virtex-7 系列 FPGA 中的 XC7VX690T FPGA，配备了容量高达 4GB 64位 DDR3 SDRAM 大容量缓存，支持一个 SFP+和一个 OSFP+光纤接口以及FMC 扩展接口，FMC 连接器符合 ANSI/VITA57.1标准，可以根据应用需求灵活地选择 FMC 子卡，比如 ADC 子卡、DAC子卡以及光纤子卡等。同时可支持 Windows，Linux 上位机驱动。

功能和技术指标

█ 主芯片采用 Xilinx FPGA XC7VX690T-FFG1761

█ 标准 PCIe 接口，支持 PCle 2.0X8，可支持 PCIe3.0 协议

█ 板载缓冲：2组64bit DDR3，每组容量2GByte

█ 加载Flash：BPl Flash 128Mbyte，PC28F00AG18FE

█ FMC 规范：FMC ANSIITA 57.1-2008，ASP-134486-01；HPC 中LA，HA，HB 全部接口和DPO~DP7 8路高速接口

█ 支持1个 FMC-HPC 接口：可插接各种符合 VITA57 规范的标准高速 ADC，DAC 等子卡

█ 高速接口：1路 SFP+光通道，最高设计速度 10Gbps；1 路 QSFP+光通道，最高设计速度 40Gbps

█ 所有器件支持商业级，工业级

应用领域

PCIe899v-FPGA载板因为其自主开发FPGA的优势，帮助工程师实现自主测试逻辑编辑，从而实现数据的采集。广泛应用于FPGA 信号处理、测试测量快速环境搭建、软件无线电、雷达图像处理、卫星通信系统、图形图像硬件加速器、基带通信接收、工厂自动化等应用开发平台。

FMC子板

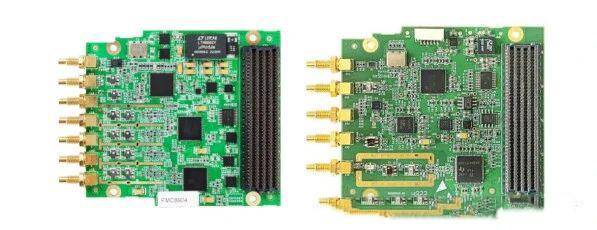

FMC-8904、FMC-8905子板

产品简介（FMC-8904）

FMC-8904是基于ADI公司的14bit、1GSPS 双通道模数转换器 AD9680BCPZ-1000 设计的 FMC子卡，它最大支持四通道模拟量输入，模拟输入范围为2Vpp；板卡支持外部同步触发输入、输出；时钟模式支持内部参考时钟输入、外部参考时钟输入、外部采样时钟输入三种，时钟选择可通过 SPI总线配置实现。

FMC-8904 板卡通过一个高密度连接器(HPC)连接至 FPGA 载板，前面板接口采用 SSMC 形式射频同轴连接器；电气与机械设计依据 FMC 标准(ANSI/VITA57.1)，适应于多种 FPGA 载板。

主要性能与指标

█ 模拟量输入

█ 通道数：4通道

█ ADC分辨率：14bit

█ 采样速率：1GS/s

█ 输入范围：2Vpp

█ 连接器类型：SSMC

█ 输入阻抗：50Ω

█ 耦合方式：交流耦合

█ 输入信号中心频率：5MHz~500MHz

█ 时钟配置

█ 时钟模式支持内部参考时钟输入、外部参考时钟输入、外部采样时钟输入三种时钟，时钟选择可通过 SPI 总线配置实现。

█ 时钟模块

█ 内部参考时钟类型：LVDS

█ 参考时钟频率：100MHz

█ 采样时钟：内部100MHz参考时钟，经过PLL倍频后，可为ADC提供精确的1GHz时钟

█ 连接器类型：SSMC

█ 外部参考时钟/外部采样时钟输入

█ 输入功率：0dBm~+10dBm

█ 输入阻抗：50Ω

█ 连接器类型：SSMC

█ 耦合方式：交流耦合

█ 输入信号中心频率：外部参考时钟：100MHz正弦波，外部采样时钟：50MHz~1GHz正弦波

█ 触发输出

█ 输出电平标准：LVTTL/LVCMOS

█ 连接器类型：SSMC

█ 输出频率：200MHz

应用领域

根据其在设计上的诸多优势，广泛的面向通信问题的排查和优化与无线基础设施、雷达目标检测、宽频带通信、毫米波通信、自动测试设备等应用。

注：FPGA载板和FMC子板需要同时购买以实现最佳搭配使用。当然，您也可以单独购买FPGA载板并自行设计子板，或购买FMC子板并设计相应的FPGA载板。

另外“阿尔泰科技”还承接各种定制FPGA开发的各种板卡，欢迎前来咨询！
