24V转5V/3.3V降压芯片,LDO和DC-DC如何选择

06/02 14:14
312
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

24V 是极为常见的输入母线电压。将 24V 降至 5V 或 3.3V 为后端 MCU、传感器、通信模块供电时,设计人员面临以下核心挑战:

输入输出压差大:24V 到 3.3V 的压差高达 20.7V,若采用线性方案,压损几乎全部转化为热损耗。

效率与散热:大压差工况下,效率直接决定系统温升和长期可靠性。

静态功耗与 EMI:电池供电或待机场景对静态电流敏感;开关电源则需关注辐射与传导干扰

成本与体积:外围元件数量、电感/电容尺寸、PCB 面积均影响 BOM 成本和结构空间。

因此,24V 降压方案通常遵循三种模式:

"DC-DC 主降压 + LDO 后级稳压(对纹波和干扰要求高)"

"DC-DC 降压(大电流)"

" LDO稳压(小电流30mA以下)"

的架构:先用 DC-DC 将 24V 降至中间电压(如 5V),再用 LDO 得到低噪声的 3.3V;或对功耗不敏感的节点直接用 DC-DC 输出 5V/3.3V。

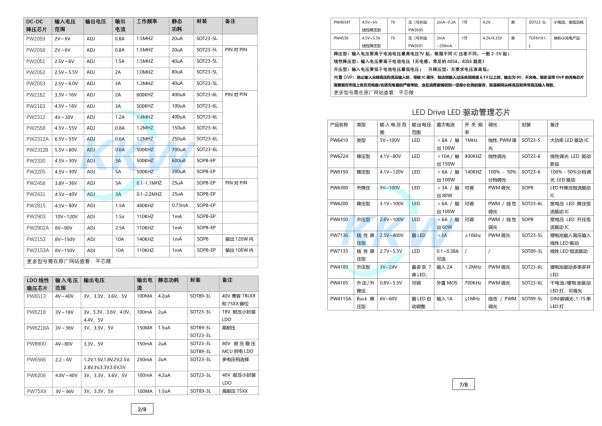

芯片概览

本指南涵盖平芯微(PW)系列的两颗 LDO 和六颗 DC-DC 降压芯片,覆盖从 1mA 到 10A 的负载电流范围。

LDO 线性稳压器

型号 输出电压 最大输出电流 输入电压范围 封装 特点
PW7550 5.0V 固定 约 100mA 最高 36V SOT23和SOT89 高压输入、低静态电流,适合后级精稳压
PW7533 3.3V 固定 约 100mA 最高 36V SOT23和SOT89 高压输入、低噪声,适合为 MCU/ADC 供电
PW7530 3V 固定 约 100mA 最高 36V SOT23和SOT89 高压输入、低噪声,适合为 MCU/ADC 供电

LDO 使用建议:在 24V 直接转 5V/3.3V 时,若负载电流超过 50mA,LDO 自身耗散功率将超过 1W((24V-3.3V) × 0.05A ≈ 1.04W),SOT-23 封装难以承受。因此 PW7550/PW7530 更适合作为 DC-DC 后级的二级稳压,而非直接从 24V 大电流降压。

DC-DC 同步/异步降压芯片

型号 拓扑 输入电压 输出电流 开关频率 效率(典型) 封装 关键特点
PW2312B 同步降压 5.5V~60V 0.6A 0.5MHz ~92% SOT-23-6 小体积、高频率、外围极简
PW2815 同步降压 4.5V~80V 1.5A 0.5MHz ~93% SOP8 中等电流、成本与性能平衡
PW2153 同步降压 8V~150V 10A 140kHz ~90% SOP-8 大电流、外置MOS
PW2335 同步降压 4.5V~30V 3A 0.5MHz ~94% ESOP-8 带轻载高效模式,适合宽负载变化
PW2330 同步降压 4.5V~30V 3A 0.5MHz ~94% ESOP-8 软启动、过流保护完善
PW2205 同步降压 4.5V~30V 5A 500kHz ~95% ESOP-8 大电流

关键参数对比与选型逻辑

按输出电流选型

负载电流需求 推荐型号 理由
≤ 0.5A PW2312B 最小封装(SOT-23-6)
 ~ 1A PW2815 电流裕量充足,频率适中,温升控制良好
2A ~ 3A PW2205/ PW2335 / PW2330 均支持 3A 持续输出; PW2335/PW2330
3A ~ 10A PW2153 唯一支持 10A 输出的型号

纹波与噪声

DC-DC 输出纹波通常为 20mV ~ 100mV(峰峰值),取决于电感、电容 ESR 和负载。

若后端接射频模块或高精度 ADC,建议在 DC-DC 输出后加一级 LC 滤波(如 10μH + 10μF),纹波可降至 5mV 以下。

PW7530 作为后级 LDO 时,其电源抑制比(PSRR)在 1kHz 处通常 >60dB,可将 DC-DC 纹波衰减至毫伏级。

快速选型决策表

你的需求 推荐芯片 推荐架构
空间极小,电流 <0.6A PW2312B 单级 DC-DC
成本敏感,电流 1~2A PW2335 单级 DC-DC
需要 5V + 3.3V,噪声敏感 PW2815 + PW7533 DC-DC + LDO
电流 2~3A,轻载效率要求高 PW2335/PW2205 单级 DC-DC
电流 >3A,大功率负载 PW2153 单级 DC-DC
直接从 24V 得 5V,小电流(<30mA) PW7550
直接从 24V 得 3.3V,极小电流(<30mA) PW7533
