CM1020保护IC配套5V升压8.4V充电方案

一、CM1020 芯片概述

CM1020 是创芯微(iCM)保护IC系列。芯片内部集成高精度电压检测电路与电流检测电路，可持续监测每一节电池的电压以及充放电电流，实现过充、过放、放电过流、短路、充电过流五重保护，配合外部双 N-MOS 即可组成一颗完整的 2S 保护板。

CM1020 采用 SOT-23-6 微型封装，正常工作电流仅 3.5 μA（部分子型号典型值可低至 100nA 级），支持 0V 电池充电可选、过充自恢复可选、深度休眠可选三大配置，配合多达 24 个不同阈值组合的子型号，可以精确匹配三元锂、高压锂电、磷酸铁锂等各种电芯体系

特点

SOT-23-6 微封装：仅需 2 颗 N-MOS 即可搭建完整 2S 保护板，PCB 占位最小。

超低静态功耗：正常态 3.5 μA、休眠态 100nA 级，最大化电池待机时间。

24 款子型号：过充电压覆盖 3.65V（铁锂）~ 4.55V（高压锂电）全区间，一颗料号解决多种电芯适配。

高精度电压检测：过充 ±25mV、过放 ±80mV，避免误保护，延长电池循环寿命。

可选 0V 充电：适配深放电激活场景（如久置电池包重新激活）。

可选过充自恢复：满足充放电循环自恢复应用需求，无需外部干预。

可选深度休眠：过放后自动进入 uA 级休眠，抑制电池"漏电"损坏。

内置延时：短路 / 过流 / 过充 / 过放延时全部片内固定，无需外部延时电容。

兼容锂离子、锂聚合物、磷酸铁锂三种电芯。

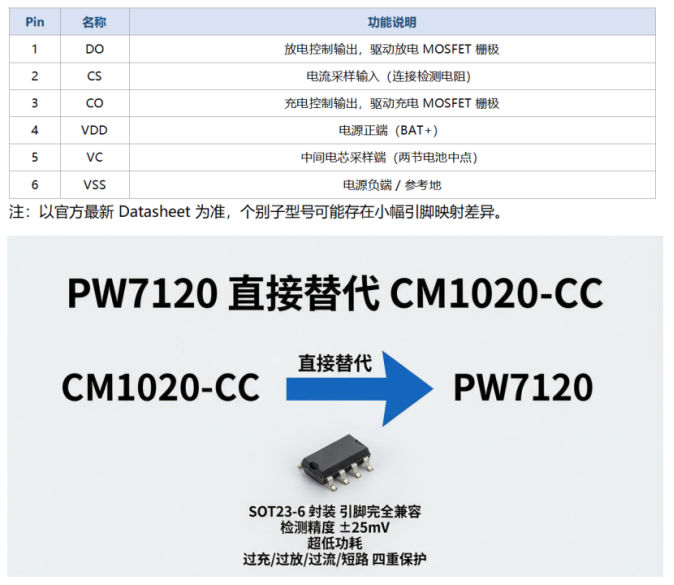

二、SOT-23-6 引脚定义

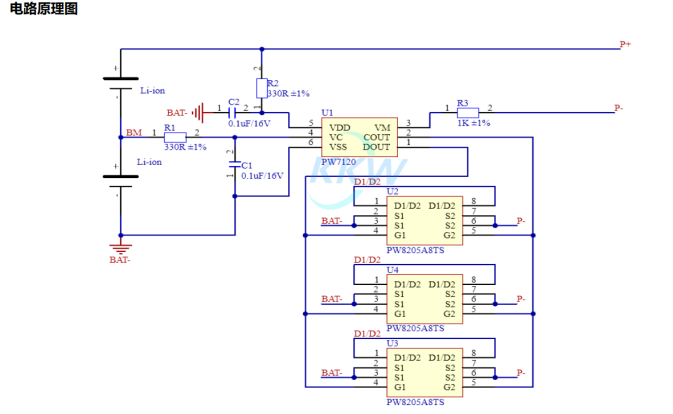

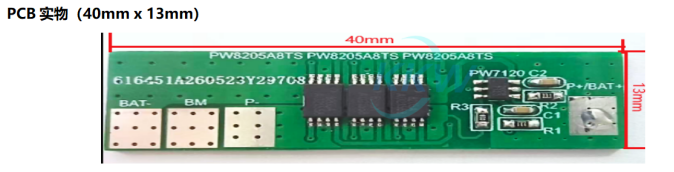

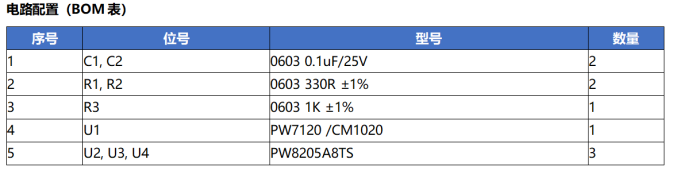

方案一：6A持续放电保护板（PW7120 /CM1020 + PW8205A x3）

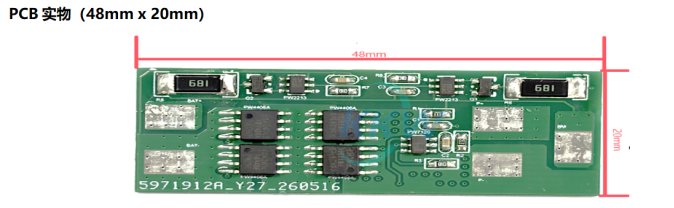

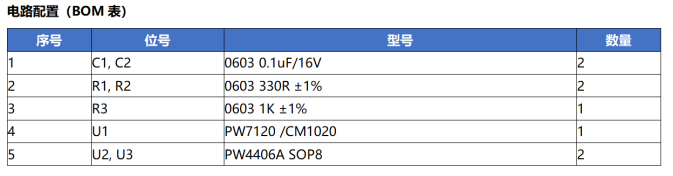

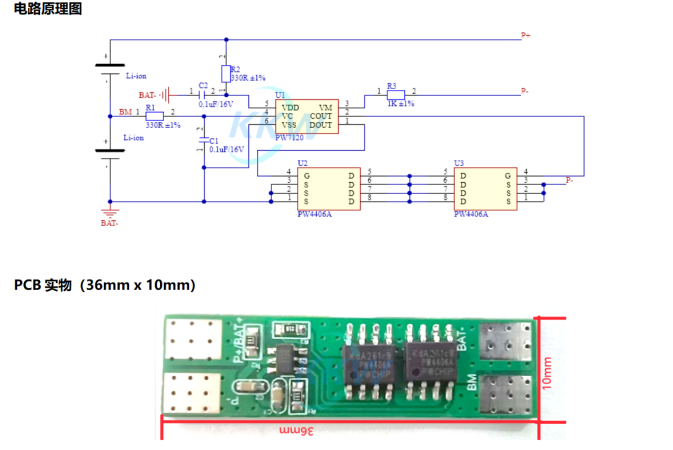

方案二：8A持续放电保护板（PW7120 /CM1020 + PW4406A x2）

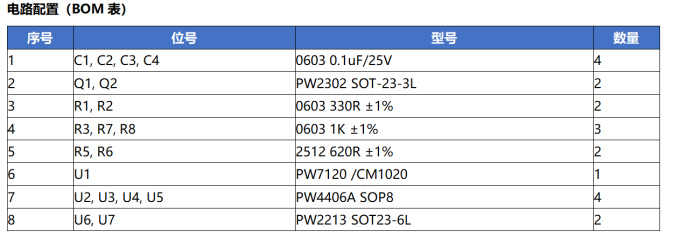

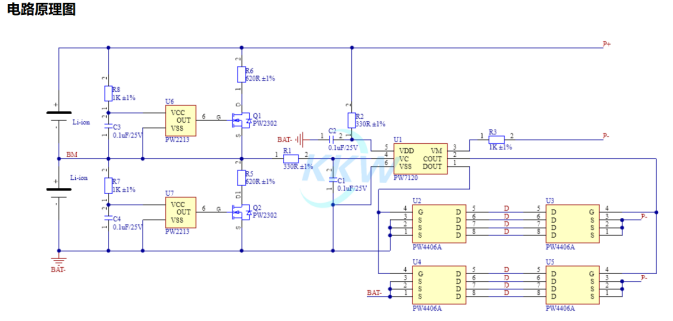

方案三：8A + 电池均衡保护板（PW7120 /CM1020 + PW4406A x4 + PW2213）

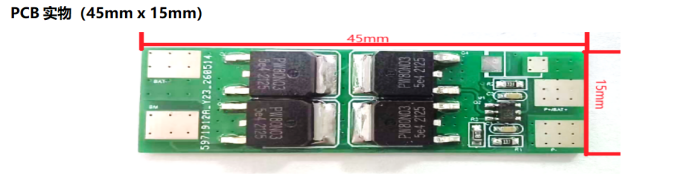

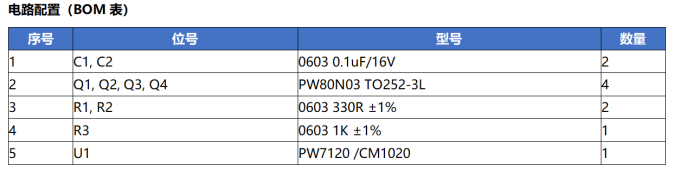

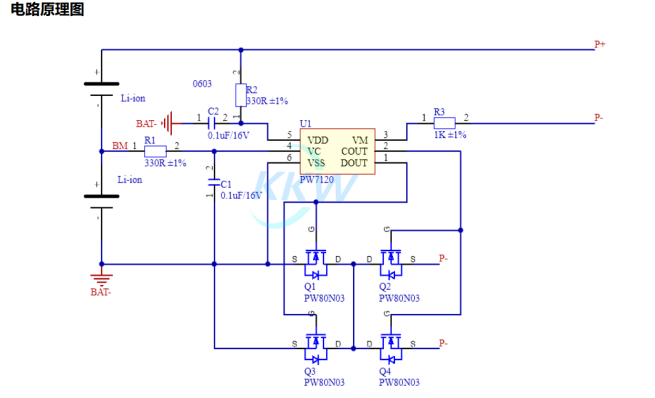

方案四：10A大电流保护板（PW7120 /CM1020 + PW80N03 x4）

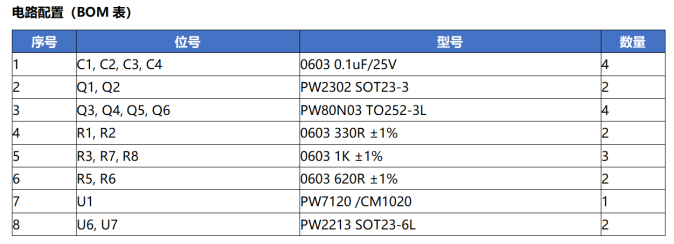

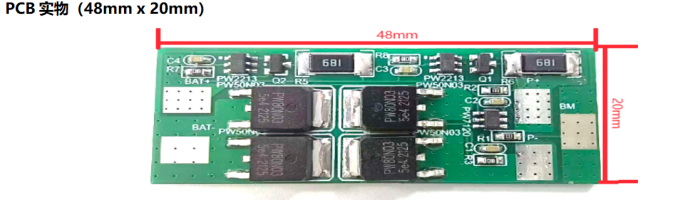

方案五：10A + 电池均衡保护板（PW7120 /CM1020 + PW80N03 x4 + PW2213）

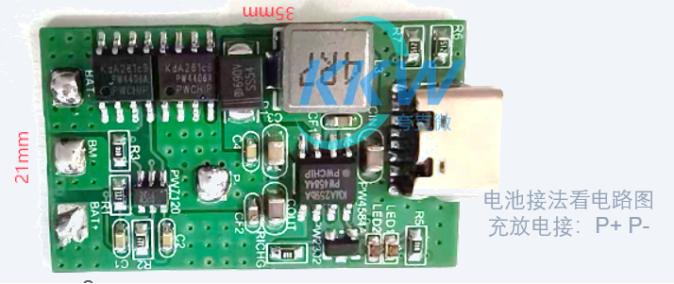

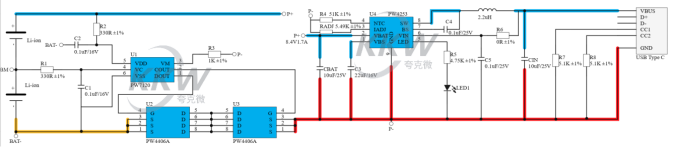

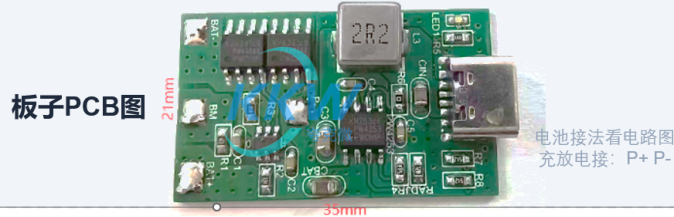

方案六：持锂电池充放电保护电路+5V2A输入充电管理电路二合一（PW7120 /CM1020 + PW4406A + PW4584A充电芯片）

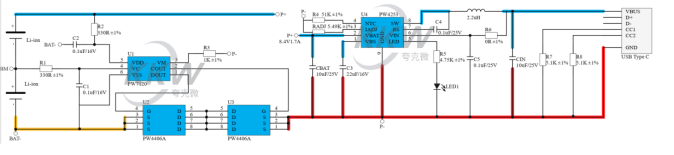

方案七：持锂电池充放电保护电路+5V3A输入充电管理电路二合一（PW7120 /CM1020 + PW4406A + PW4253充电芯片）

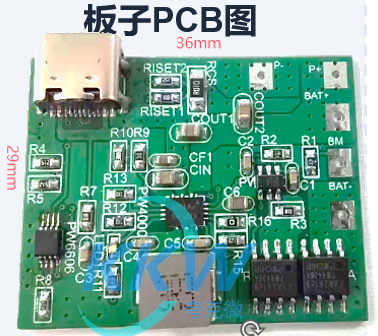

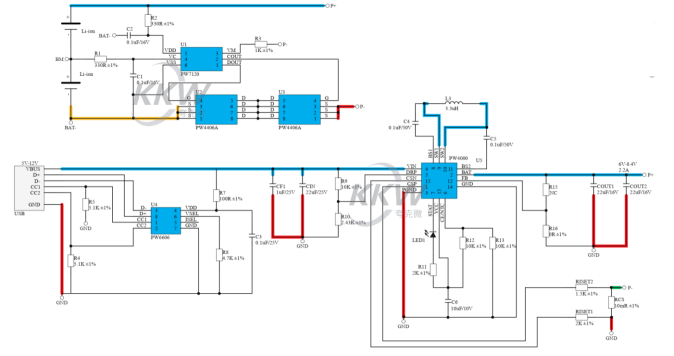

方案八：持锂电池充放电保护电路+5V-12V输入充电管理电路二合一（PW7120 /CM1020 + PW4406A + PW4000充电芯片）
