PCB产线空间有限，收放板设备的占地布局直接影响产线密度和物流通道规划。水平式与斜立式是两种主流载具布局方式，两者在设备宽度、取放路径长度和产线适配性上存在差异。理解两种布局的空间效率特征，有助于在产线规划中做出合理选择。本文以坤鹏伯爵KPRU/L-3100（水平式）和KPRU/L-6440（斜立式）为对比案例，分析两种布局的空间效率。
水平式布局的特点

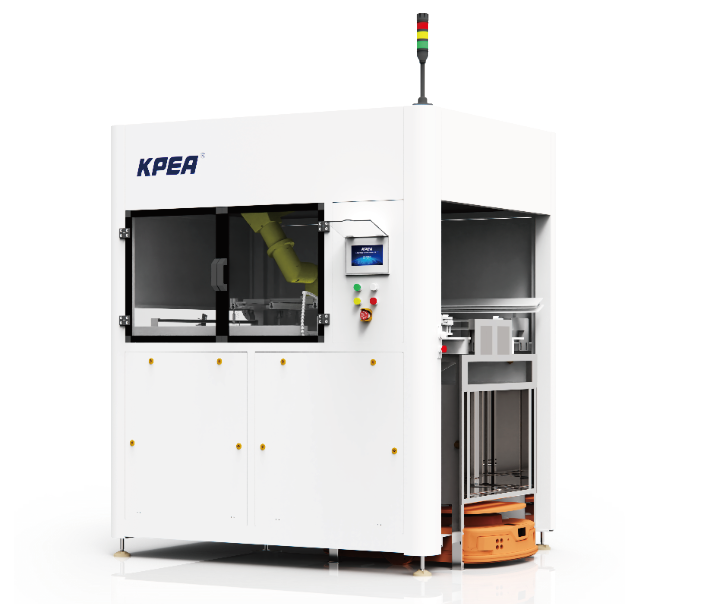

水平式布局中，板件水平放置于载具上，载具并排或前后排列。KPRU/L-3100采用水平式载具配合单工位加暂存工位设计，板件在水平面上完成取放和流转。
水平式布局的占地特征为：设备宽度方向需容纳载具并排宽度加机械手运动空间，设备进深方向需容纳板件长度加机械手取放行程。在并排双工位设计中，两个载具在宽度方向上并排放置，设备宽度较大。
水平式布局的取放路径特征为：机械手从待机点到取板位再到放板位，三个位置之间的连线构成取放路径。水平式布局中板件平放，取板时机械手从上方垂直下降，放置时同样垂直下降。路径长度取决于载具间距和工位布局。
斜立式布局的特点

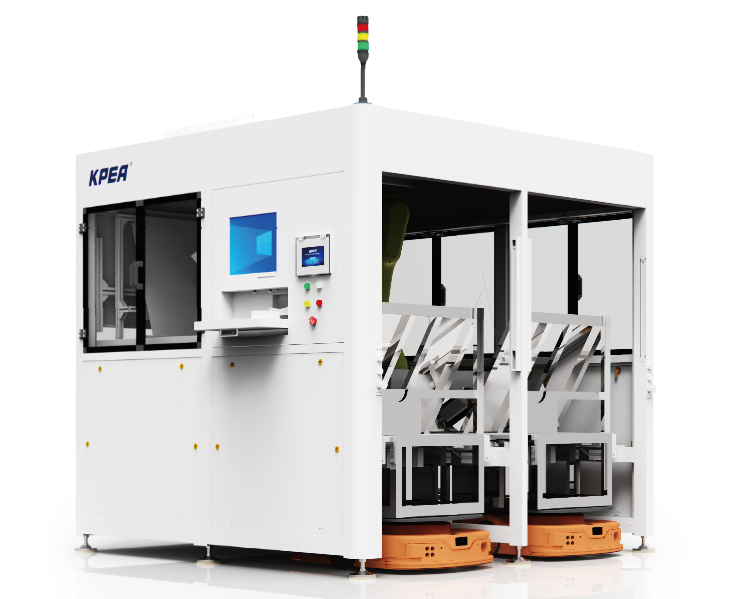

斜立式布局中，板件倾斜放置于载具上，板面与水平面成一定角度。KPRU/L-6440采用斜立式双工位设计，上料与下料动作可并行执行。
斜立式布局的占地特征为：板件倾斜放置后在水平面上的投影宽度小于板件实际宽度，设备整体宽度相对紧凑。对于宽度方向空间有限的产线，斜立式布局可在不减少板件规格的前提下压缩设备宽度。
斜立式布局的取放路径特征为：板件倾斜姿态使机械手末端执行器可以更短距离完成从待机点到取板位的运动。相比水平式布局中的垂直下降取板，斜立式中机械手以倾斜角度接近板件，运动轨迹更接近直线，路径长度更短。取放路径缩短直接转化为动作节拍时间的压缩。
两种布局的空间效率对比
| 对比维度 | 水平式布局 | 斜立式布局 |
| 设备宽度 | 载具并排宽度加运动空间，相对较大 | 板件倾斜后投影宽度减小，相对紧凑 |
| 设备高度 | 较低，板件平放不占用高度空间 | 较高，板件倾斜后垂直高度增加 |
| 取放路径长度 | 垂直下降取板，路径较长 | 倾斜角度接近，路径较短 |
| 动作节拍 | 受路径长度影响，相对较长 | 路径段，节拍更快 |
| 空间利用 | 宽度方向占用多 | 高度方向占用多，宽度省 |
| 代表机型 |
KPRU/L-3100 |
KPRU/L-6440 |
| 产速 | 10 Pcs/min | 8 Pcs/min |
空间受限场景的布局选择
产线宽度方向受限时，斜立式布局的紧凑性优势明显。老产线改造中，原有设备布局已固定，新设备需在有限空间内安装，斜立式在宽度方向上的节省可避免产线布局大调整。产线高度方向受限时，水平式布局因设备高度较低更为适配。两种布局不构成绝对优劣，选型时需根据实际空间条件和物流通道规划进行匹配。
与AGV通道的协同
设备布局还需为AGV通道预留空间。斜立式设备宽度相对紧凑，可在有限空间内为AGV通道预留更多通行宽度。KPRU/L-6440支持AGV和推车双模式对接，在紧凑布局中物流适配性更强。KPRU/L-3100同样支持AGV和推车双模式，在宽度空间充裕的产线中物流调度更为灵活。
总结
水平式与斜立式的空间效率差异主要体现在设备宽度和取放路径长度两个维度。水平式宽度较大但高度较低，适配高度受限场景；斜立式宽度紧凑取放路径短，适配宽度受限和节拍要求高的场景。两种布局的选择需结合产线实际空间条件和物流规划综合评估。
