6月以来，欧洲多地出现破纪录的高温天气，中国空调成了抢手货。
过去几年，欧洲热泵产业经历了一场前所未有的技术跃迁。
在欧盟碳中和目标、F-Gas法规升级以及建筑电气化政策推动下，R290（丙烷）制冷剂热泵正在快速替代传统燃气锅炉和高GWP制冷剂系统。根据欧洲热泵协会（EHPA）数据，截至2025年底，欧洲热泵累计装机规模已突破2500万台，商用热泵和高温热泵市场仍保持快速增长。
然而，对于热泵厂商而言，R290的普及带来的并不仅仅是制冷剂的变化，更意味着整个变频控制系统面临新的挑战。
其中，一个过去并不引人关注的环节，正在成为影响系统效率、可靠性和控制性能的重要变量——三相电流检测。
R290热泵：为什么控制系统越来越复杂？
相比传统空调系统，R290热泵具有几个典型特征：
更宽的环境温度范围；
更大的负荷动态变化；
更高的系统效率要求；
更严格的EMC和安全标准。
以欧洲空气源热泵为例，其运行环境往往覆盖：
冬季供暖：-25℃；
夏季制冷：+45℃以上；
部分高温热泵出水温度：75℃甚至更高。
与此同时，现代热泵压缩机已经普遍采用永磁同步电机（PMSM）和变频控制技术，压缩机转速范围不断扩大：
最低转速可低于15Hz；
最高转速可超过120Hz；
启停、化霜、变负荷等动态过程更加频繁。
这意味着，压缩机控制系统必须在更宽的运行范围内持续保持高效率和高稳定性。
从COP到动态COP：FOC控制面临新的挑战
当前主流热泵压缩机驱动方案，普遍采用FOC（Field Oriented Control，磁场定向控制）算法。
FOC的核心目标，是通过实时控制电机磁链和转矩，实现：
更高的运行效率；
更低的噪声和振动；
更快的动态响应；
更优的部分负荷性能。
典型控制流程包括：
三相电流采样
↓
Clarke变换
↓
Park变换
↓
电流环PI调节
↓
SVPWM输出
↓
逆变驱动
↓
PMSM压缩机
在这个控制链路中，三相电流是最基础、也是最关键的反馈变量。
电流测量误差会直接影响：
d轴、q轴电流解耦精度；
电机转矩估算；
磁链观测器稳定性；
电流环动态性能；
部分负荷运行效率。
过去，在传统空调应用中，这些误差往往可以通过经验参数进行补偿。但在R290热泵系统宽温、宽负荷、长时间连续运行条件下，误差的累积效应开始变得更加明显。
为什么传统分流方案开始遇到挑战？
目前，大多数变频驱动系统仍采用：
分流电阻；
的经典方案。
这种方案具有成本低、成熟度高的优势，但在中大功率热泵系统中，也开始面临一些新的工程挑战。
共模干扰问题
随着SiC MOSFET和高速IGBT的普及，逆变器dv/dt不断提高，强共模噪声容易耦合进入采样回路，影响测量精度。
温漂问题
热泵设备工作环境跨度极大，PCB温升、器件老化以及环境变化都会导致采样参数漂移。
功耗和发热问题
大电流分流器本身会产生额外损耗，同时增加热设计复杂度。
隔离设计复杂
随着欧洲市场对于安全和EMC要求不断提高，隔离采样方案的设计复杂度和认证成本也在增加。
因此，在部分商用热泵、VRF系统以及高可靠性应用中，隔离式电流检测方案开始重新受到关注。
为什么隔离霍尔方案重新受到关注？
相比传统分流方案，隔离霍尔电流传感器具有一些天然优势：
电气隔离
原边与控制系统天然隔离，可有效提升系统安全性和抗干扰能力。
宽温稳定性
无需大功率采样电阻，可减少温升对测量精度的影响。
动态响应能力
能够快速跟踪压缩机电流变化，提高电流环控制性能。
EMC性能更优
隔离结构能够有效降低共模噪声耦合，提高系统EMC裕量。
对于长期运行、宽工况工作的热泵系统而言，这些优势开始体现出更高的工程价值。

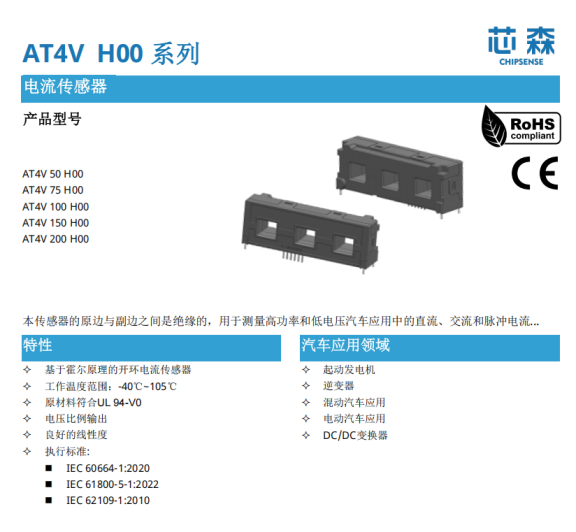

AT4V H00：面向商用热泵的三相电流检测方案
针对中大功率三相变频系统，芯森电子AT4V H00系列采用基于霍尔原理的隔离式电流检测方案，可应用于：
商用热泵；
空气源热泵；
VRF多联机；
工业热泵；
大功率变频压缩机系统。
AT4V H00系列主要特性包括：
电流量程：50A～200A；
测量范围：最高可达3倍额定电流；
精度：±1%；
响应时间：3～5μs；
频带宽度：50kHz；
工作温度：-40℃～105℃；
隔离耐压：6kVrms；
瞬态耐压：6kV。

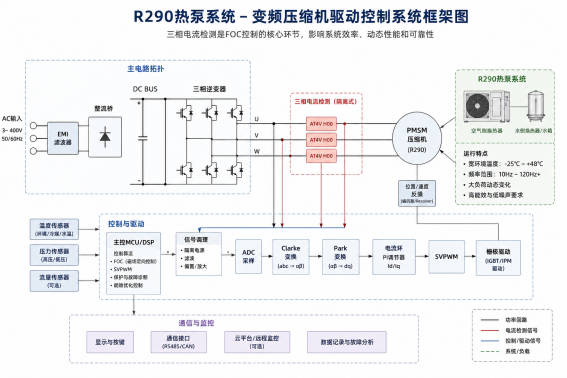

在典型热泵压缩机驱动系统中，AT4V可部署于三相逆变桥输出侧：
U相 —— AT4V
DC BUS ── V相 —— AT4V ── PMSM压缩机
W相 —— AT4V
↓
ADC
↓
DSP
↓
FOC
通过隔离测量方式，可以有效降低高速开关器件产生的共模干扰，提高电流反馈稳定性，为宽工况FOC控制提供可靠的数据基础。
结语：热泵竞争，正在进入控制精度时代
过去十年，热泵行业竞争的重点是：
压缩机效率；
换热器效率；
制冷剂选择。
而随着R290、高温热泵和智能电网技术的发展，竞争正在逐步转向另一个维度——控制系统的精度和稳定性。
在这一过程中，三相电流检测虽然只占整个系统BOM的一小部分，却决定着控制算法能否真正发挥作用。
对于未来的高效热泵而言，竞争的不只是”压缩机效率”，更是整个控制链路在全工况、全温度和长期运行条件下的精确感知能力。
