一、36V稳压应用背景
36V直流电源在电动工具、电动自行车控制器、太阳能系统、工业自动化、LED照明驱动、安防监控等场景中广泛应用。常见的36V电源场景包括：
10节串联锂电池组（42V满电/30V截止）——电动工具、电动自行车
36V LED灯带控制器——智能照明、景观灯
要将36V母线稳定降压至MCU、传感器、通信模块所需的3.3V/5V/12V等电压，需要耐压超过36V且具备充分裕量的稳压芯片。平芯微半导体提供三款覆盖36V输入应用的稳压方案：
二、PW8600 —— 80V高耐压超低功耗LDO稳压器

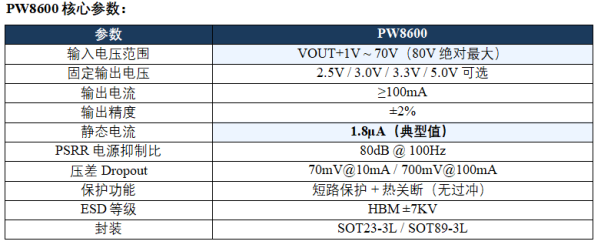

PW8600是一款专为宽电压输入、低功耗场景设计的高精度LDO线性稳压器。其最大耐压80V，是36V输入场景下安全裕量最大的方案（超过2倍）。静态电流仅1.8μA，是电池供电设备延长待机寿命的理想选择。

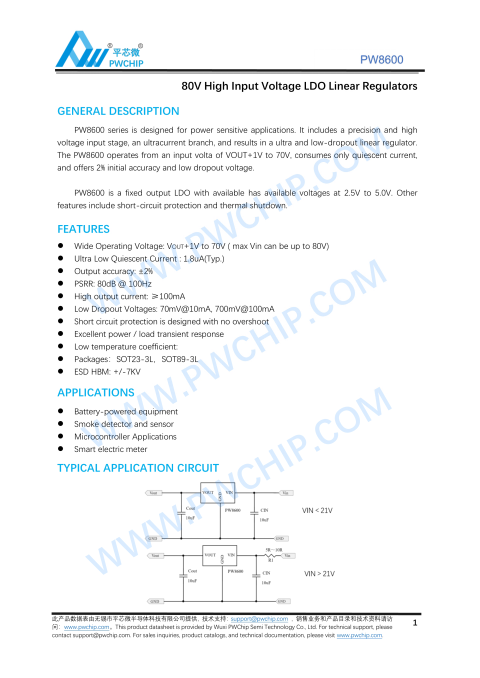

图1：PW8600规格书首页（含36V输入应用电路）
36V输入设计要点：
根据规格书应用电路图，当VIN>21V时，需在VIN与IC的VIN引脚之间串联电阻R1（5Ω~10Ω），分担部分压降和功耗，减小芯片本体发热。
36V→5V/100mA应用：芯片压差=36-5=31V，功耗P=31×0.1=3.1W，必须加串联电阻分担压降
推荐方案：串联R1=100Ω/1W，分担100Ω×0.1A=10V压降，IC实际输入变为26V，芯片功耗降至2.1W
36V→5V/10mA小电流应用：功耗仅P=31×0.01=0.31W，可直接使用无需串联电阻
CIN=COUT=10μF陶瓷电容（耐压≥50V）
最佳适用场景：
36V输入、输出电流≤50mA的小功率应用：烟雾探测器、智能电表、MCU待机电源、传感器供电、电池供电设备的低功耗副电源。

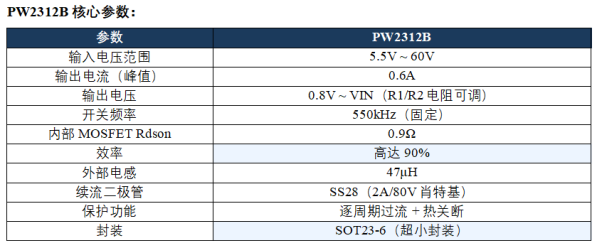

三、PW2312B —— 60V/0.6A SOT23-6小体积降DC-DC
PW2312B是内置功率MOSFET的单片式陋压型开关模式转换器。60V最大输入电压可轻松覆盖36V应用，0.6A输出电流满足中等负载需求。SOT23-6封装仅占用极小PCB面积，特别适合空间受限的小型设备。

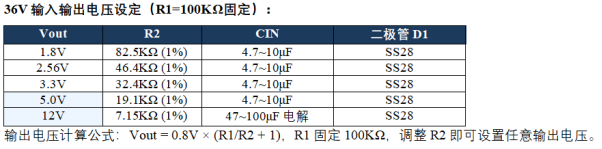

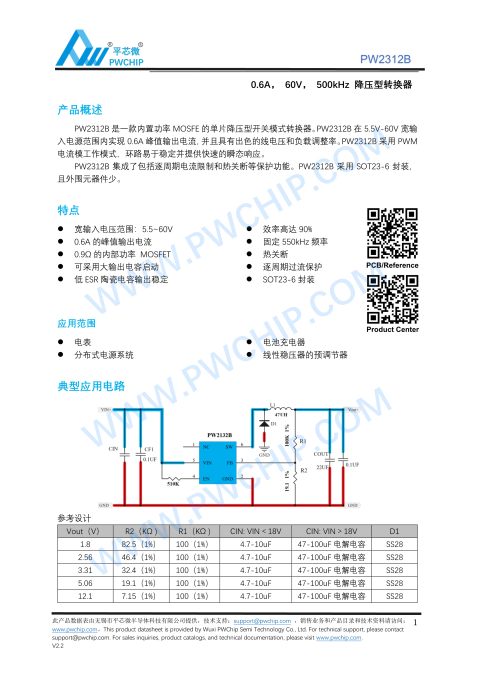

图2：PW2312B规格书首页（含典型电路和输出电压对照表）
最佳适用场景：
36V输入、输出电流100~600mA的中等负载：电表、分布式电源、电池充电器、LDO前级预调节、小型电机控制板。
四、PW2815 —— 80V/1.5A工业级大电流DC-DC降压

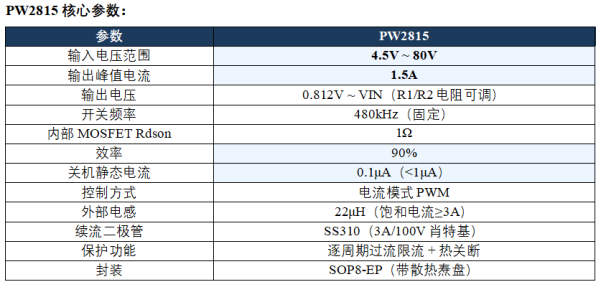

PW2815是平芯微36V稳压方案中输出能力最强的型号。80V最大输入电压远超36V母线的任何浮涌、浪涌，1.5A峰值电流满足大功率负载需求。电流模式PWM控制，环路稳定，动态响应快。SOP8-EP封装带底部散热焘盘，大电流下散热优异。

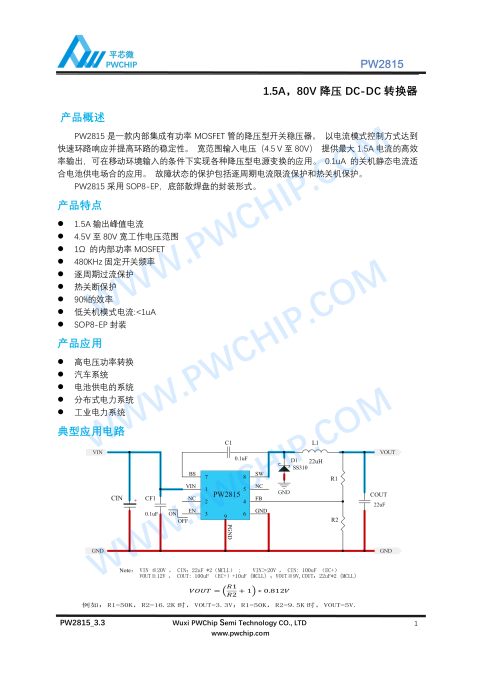

图3：PW2815规格书首页（含典型应用电路和BOM说明）

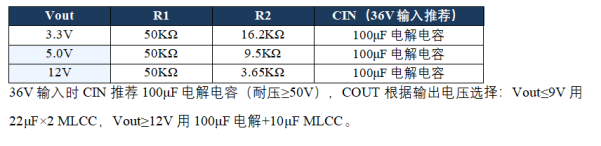

36V输入输出电压设定：
输出电压计算公式：Vout = 0.812V × (R1/R2 + 1)
最佳适用场景：
36V输入、输出电流500mA~1.5A的大功率负载：工业控制板主电源、汽车电子、电动工具控制器、分布式电力系统、LED驱动电源。

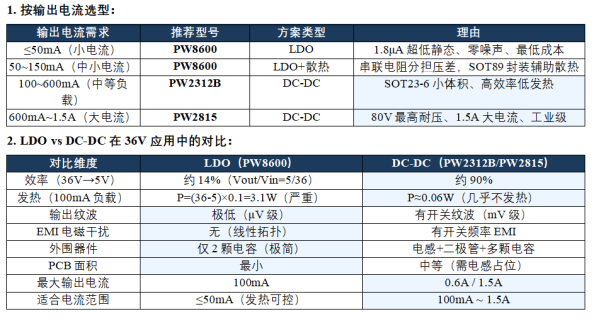

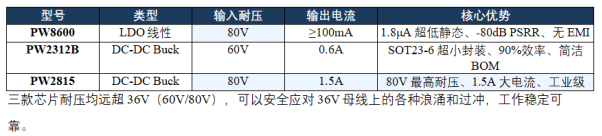

五、36V稳压芯片快速选型
组合方案推荐：
对于同时需要5V大电流和3.3V低噪声的场景，推荐采用级联方案：
36V → PW2815/PW2312B降压至5V（大电流主电源，高效率）→ PW8600稳压至3.3V（MCU电源，低纹波）
这样既保证了主电源的高效率，又为模拟电路/MCU提供了低纹波优质电源。
六、36V稳压典型应用场景
电动工具/电动自行车
10节锂电池组（36V标称/42V满电）需要将36V降压为控制板MCU、5V显示屏、传感器供电。PW2815皀1.5A大电流可同时驱动MCU+显示+传感器多路负载，80V耐压可承受电池充电状态下的电压超调。
工业控制PLC/变频器
36V DC母线供电的工业设备，PW2312B以SOT23-6小封装为控制板上的MCU、通信模块提供3.3V/5V电源。如需更大电流（驱动继电器/电磁阀），则选用PW2815。
LED照明控制器
36V LED灯带的智能控制器需要小电流3.3V为WiFi/BLE模块和MCU供电。PW8600的1.8μA静态电流确保灯带关闭时控制器待机功耗极低。
太阳能/光伏系统
太阳能电池板输出电压在白天30~40V波动，需要宽输入稳压芯片。PW8600/PW2815的70V/80V耐压可安全应对开路电压峰值，为充电控制器或逆变器MCU提供稳定供电。
安防监控 POE供电
36V POE供电的摄像头需将36V降压至5V/12V为SoC和ISP供电。PW2312B的SOT23-6小封装适合小型摄像头模组内部空间，0.6A输出满足大部分监控设备需求。
汽车电子（24V商用车）
24V商用车电气系统实际电压在18V~36V波动，冷启动可达50V+。PW2815的80V耐压和PW8600的80V耐压提供充足安全裕量。
七、36V输入设计注意事项
输入电容耐压选择
36V应用中输入电容额定电压必须≥50V（降额使用）。切勿使用50V耐压电容工作在36V（裕量不足），推荐63V或0V耐压电容。
LDO散热设计（PW8600）
36V输入时LDO压差大，必须控制负载电流或加串联电阻分担功耗：
P = (Vin - Vout) × Iout，36V→5V/50mA时功耗=1.55W
SOT89-3L封装热阻级120℃/W，升温≈1.55×120=186℃（超标！）
解决方案：串联100Ω/1W电阻，分担100Ω×50mA=5V压降，IC实际压差=31-5=26V，功耗降至26×0.05=1.3W（仍需加大铜箔散热）
更优方案：将36V应用只给≤20mA的负载使用LDO，更大电流应选DC-DC
DC-DC电感选型
PW2312B：47μH电感，饱和电流≥1.5A（建议2A裕量）
PW2815：22μH电感，饱和电流≥3A（建议4A裕量）
电感类型推荐屏蔽功率电感，减小EMI辐射
续流二极管耐压
PW2312B：SS28（2A/80V）或SS34（3A/40V）
PW2815：SS310（3A/100V）
输入浪涌防护
36V母线常伴有开关浮涌、感性负载反冲等电压尖峰。建议：
输入端并联TVS管（43V钳位/600W）
输入电解电容（100μF/63V）并联陶瓷电容（10μF/50V）
电池供电场景可增加输入防反接二极管
EN使能控制
PW2815带有EN引脚，当系统待机时拉低EN可将静态电流降至0.1μA，极大延长电池供电寿命。配合PW8600的1.8μA待机电流，整个系统待机功耗可控制在微安级。
