7550稳压芯片为什么24V输入要串电阻？12V和24V应用电路详解

一、7550稳压芯片介绍

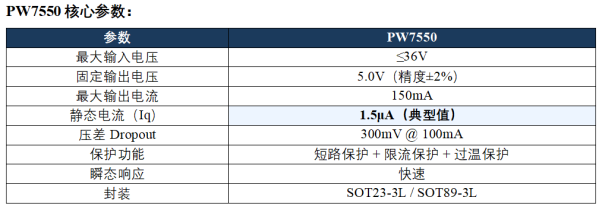

1.1 PW7550产品概述

PW7550是平芯微半导体（PWChip）PW75XX系列中固定输出5V的型号，属于36V输入、超低功耗、高精度LDO线性稳压器。PW7550内置高精度输出运算放大器，可提供精确稳定的5V输出，广泛应用于电池供电设备、智能家居、烟雾探测、传感器等场景。

PW75XX系列同时提供多个输出电压版本：PW7530（3V）、PW7533（3.3V）、PW7550（5V），引脚和封装完全兼容，仅输出电压不同。

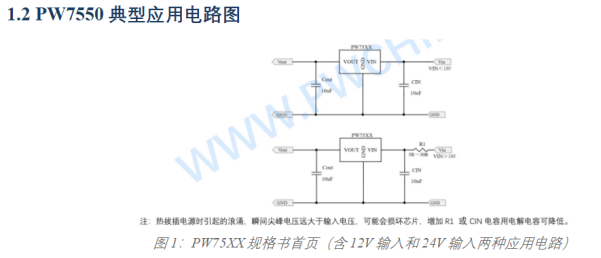

规格书中展示了两种典型应用电路：

电路一：VIN < 18V（如12V输入）——直接连接

VIN直接连接芯片VIN引脚，外围仅需CIN（10μF）和COUT（10μF）各一颗电容即可工作。电路极为简洁。

电路二：VIN > 18V（如24V输入）——输入串联电阻R1

在VIN与芯片VIN引脚之间串联一只电阻R1（5Ω~30Ω），其他部分与电路一相同。

备注：“热拔插电源时引起的浪涌，瞬间尖峰电压远大于输入电压，可能会损坏芯片，增加R1或CIN电容用电解电容可降低。”

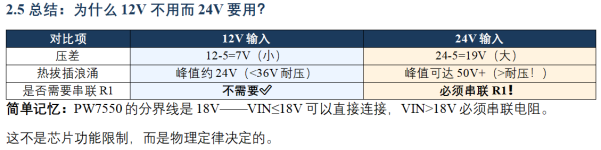

二、为什么12V输入不用串电阻，24V输入要串电阻？

2.1 核心原因：功耗与散热

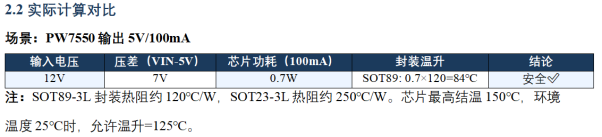

LDO线性稳压器的原理是通过内部功率MOSFET将多余电压以热量形式耗散。芯片功耗PD计算公式：

PD = (VIN - VOUT) × IOUT

这就是问题的关键——当输入电压越高，芯片承受的压差越大，功耗越高，发热越严重。

2.3 串联电阻R1的作用原理

串联电阻的大作用：

抑制热拔插浪涌尖峰

尤其在24V/36V高电压时，浪涌可达50V+，超过芯片36V耐压极限，必须限制。加上R1后，就可以降低浪涌尖峰电压，

有人问：我是直流电源24V输入，怎么会有2-3倍尖峰电压？你是不是框人？

需要知道：

浪涌瞬间尖峰电压，存在mS级别，万用表测不到，需要用示波器才可以抓取到。

浪涌瞬间尖峰电压，在直流电源还是交流电源都存在，不管你是10W，20W直流电源也一样， 核心是上电瞬间的电压，如先输入5V上电，再直流电源调到24V，这种上电电压是5V，不是24V，5V上电尖峰就比较小，贴片电容能够吸收，24V电压越高，浪涌尖峰就越大，只能依靠串电阻或者输入加个电解电容（因为电解电容高ESR）的方式来吸收了，

如果以上看不懂，建议去重新看看这方便的书籍或者问AI，AI都知道的了，很多人示波器没怎么用或者电源不怎么接触，只认自己了解的一点东西，甚至觉得不可能。

USB或电源线热插拔时，电源线和连接器的寄生电感会产生电压尖峰（可达正常电压的2~3倍）。串联电阻R1可以：• 与CIN电容形成RC低通滤波，衰减高频尖峰  • 限制浪涌峰值电流，保护芯片不被尖峰过压损坏

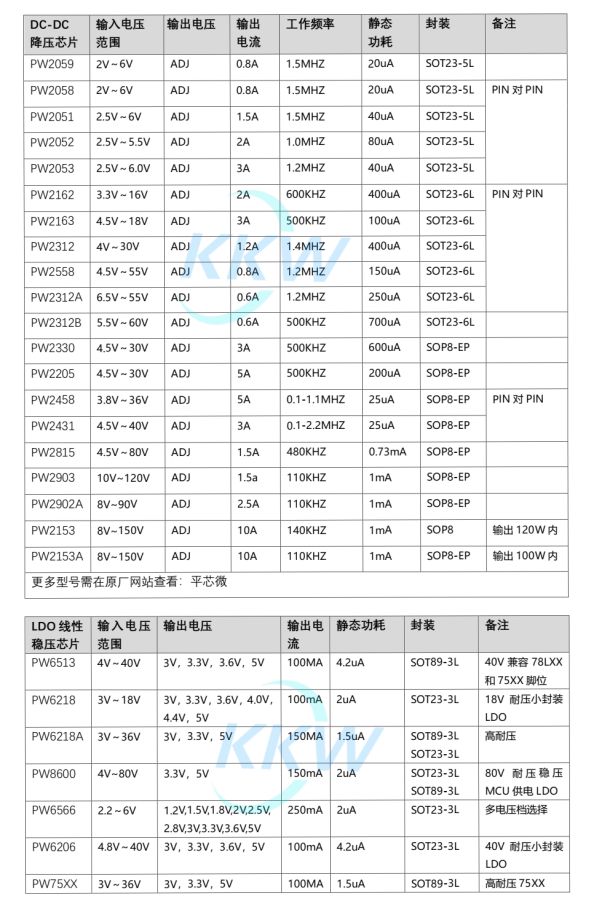

三、更高耐压产品推荐：PW8600（80V耐压 LDO）

3.1 PW8600产品特点

当输入电压超过36V（如48V、车载60V等），PW7550已无法适用，此时需要更高耐压的PW8600。

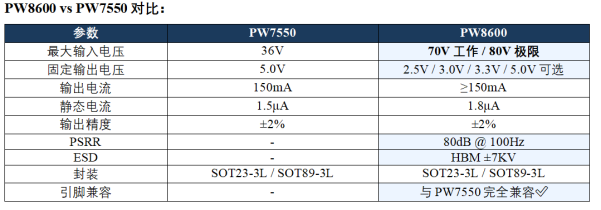

PW8600是平芯微推出的80V超高耐压LDO稳压器，同PW7550一样提供SOT23-3L和SOT89-3L两种封装，引脚完全兼容，可作为PW7550的高压版升级替代。

3.2 PW8600封装说明：SOT23-3L与SOT89-3L

3.3 PW8600的优势场景

输入电压超过36V时，PW7550无法使用，PW8600可以：

48V工业供电 / 13串锂电池组

车载12V/24V系统（冷启动、抛负载可达60V+）

太阳能光伏系统（开路电压40V+）

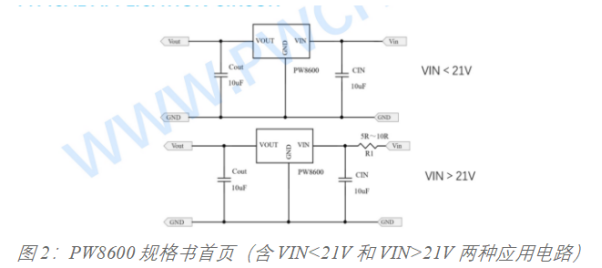

引脚兼容，无缝替换PW7550：

已有PW7550设计可直接用PW8600替换，无需修改PCB。在负载电流和散热条件允许的情况下，可尝试去掉串联电阻R1简化BOM。
