线性锂电池充电芯片是便携式电子产品的核心器件之一

随着USB Type-C接口的普及，充电输入端面临的电气环境越来越复杂。本文基于公开规格书参数与市场上同类4054H系列产品进行对比，为选型提供参考。

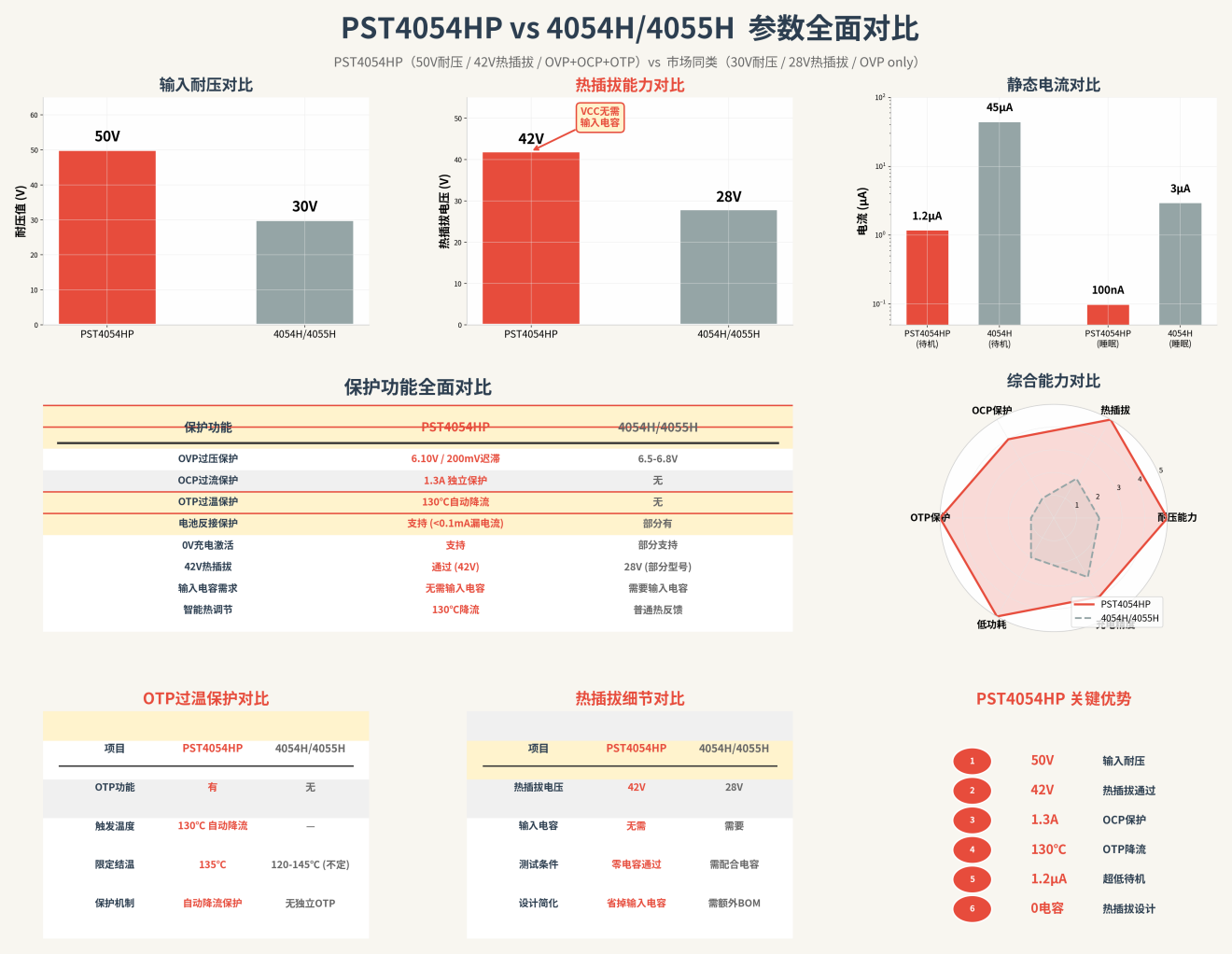

PST4054HP与同类产品对比

线性锂电池充电芯片是便携式电子产品的核心器件之一。市面上常见的4054系列（如TP4054、4054H等）和4055系列在充电管理领域应用广泛，但在高压防护和功耗控制方面存在明显局限。

PST4054HP在保持4054系列经典引脚兼容性的基础上，将输入耐压从常规的10-30V提升至50V，增加了OCP过流保护和OTP过温保护功能，并通过42V热插拔测试（无需输入电容）。本文从参数角度对PST4054HP与4054H/4055H进行对比分析。

一、核心参数概览

二、耐压能力与热插拔

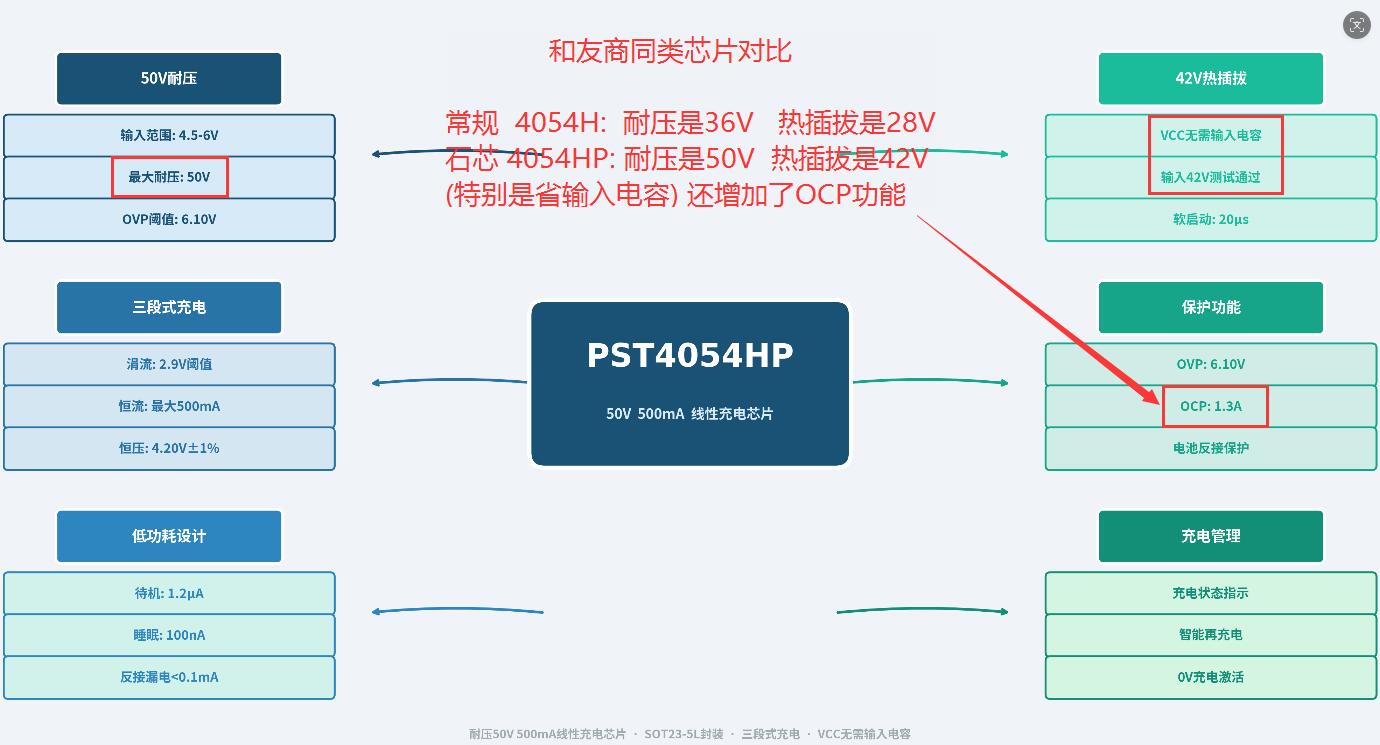

核心特性脑图

输入耐压是PST4054HP与同类产品差异最大的参数之一。

市面上常见的4054/4055系列耐压规格普遍在10V-30V区间： - 标准TP4054：Vcc极限-0.3V~10V - 4054H升级款：耐压约28V-30V，热插拔约28V - 4055系列：与4054类似，耐压不超过30V

PST4054HP的输入耐压达到50V，在42V热插拔测试中无需输入电容即可通过。相比4054H的28V热插拔能力，PST4054HP的42V热插拔裕量更充足，且无需输入电容即可通过测试，这一特性在实际应用中有三个直接意义：

第一，面对车载12V/24V电源环境或工业场景的电压波动，50V耐压提供了更高的设计裕量。

第二，42V热插拔无需输入电容，可直接省去VCC端的输入滤波电容，降低BOM成本和PCB占位面积。

第三，4054H/4055H实现热插拔通常需要配合输入电容使用，而PST4054HP在零电容条件下即可通过42V热插拔测试，简化了外围电路设计。

三、OVP/OCP/OTP三重保护

OVP方面，PST4054HP的阈值为6.10V，相比4054H的6.5-6.8V更精确。迟滞电压200mV意味着OVP触发后，输入电压需降至5.9V以下才会恢复充电，避免了在阈值附近反复切换。

OCP方面是PST4054HP的重要补充。4054/4055系列普遍不具备独立的过流保护功能，PST4054HP增加了1.3A的输入过流保护阈值，在输入端出现短路或大电流异常时自动切断充电通路。

OTP方面是PST4054HP区别于竞品的另一项关键特性。4054H/4055H系列不具备独立的过温保护功能，而PST4054HP在芯片结温达到130℃时自动降低充电电流，限定结温135℃，形成独立的OTP保护闭环。这比部分4054系列（120-145℃范围不统一）的热管理更集中、更可控。

四、三段式充电与电流设置

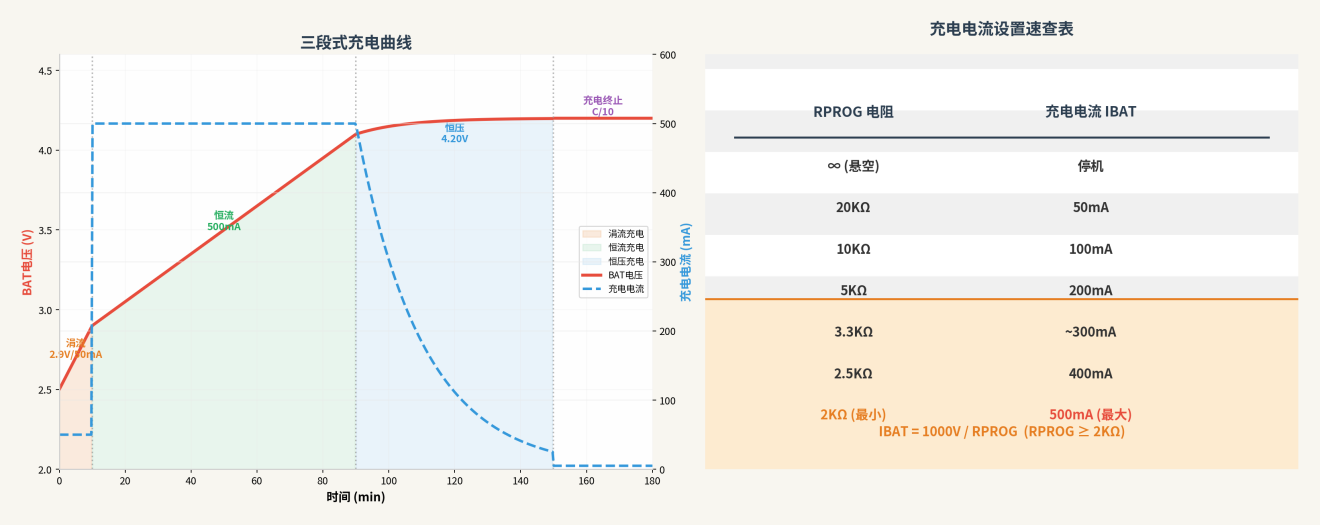

充电曲线

PST4054HP采用经典的涓流/恒流/恒压三段式充电流程，与4054系列基本一致：

涓流阶段：电池电压低于2.9V时，以50mA（约恒流的1/10）预充电，保护深度放电的电池。

恒流阶段：电池电压超过2.9V后进入恒流充电，电流由PROG引脚外接电阻设定，最大500mA。

恒压阶段：电池电压接近4.20V时，充电电流逐渐减小。当电流降至设定值的1/10以下且持续超过1.2ms时，充电终止。

充电电流公式：IBAT = 1000V / RPROG（RPROG ≥ 2KΩ）

五、功耗对比

静态电流是便携式设备的关键指标，直接影响待机续航。

PST4054HP的待机电流1.2μA，约为4054H（45μA）的1/37。对于电池供电的充电仓、智能手环等长期待机设备，这一差距会显著影响待机时间。

睡眠模式下30nA的电流意味着即使输入电源断开，电池自放电也极为有限。

六、引脚定义

引脚顺序与标准4054系列兼容：CHRG-GND-BAT-VCC-PROG，可以兼容原有PCB布局进行升级。

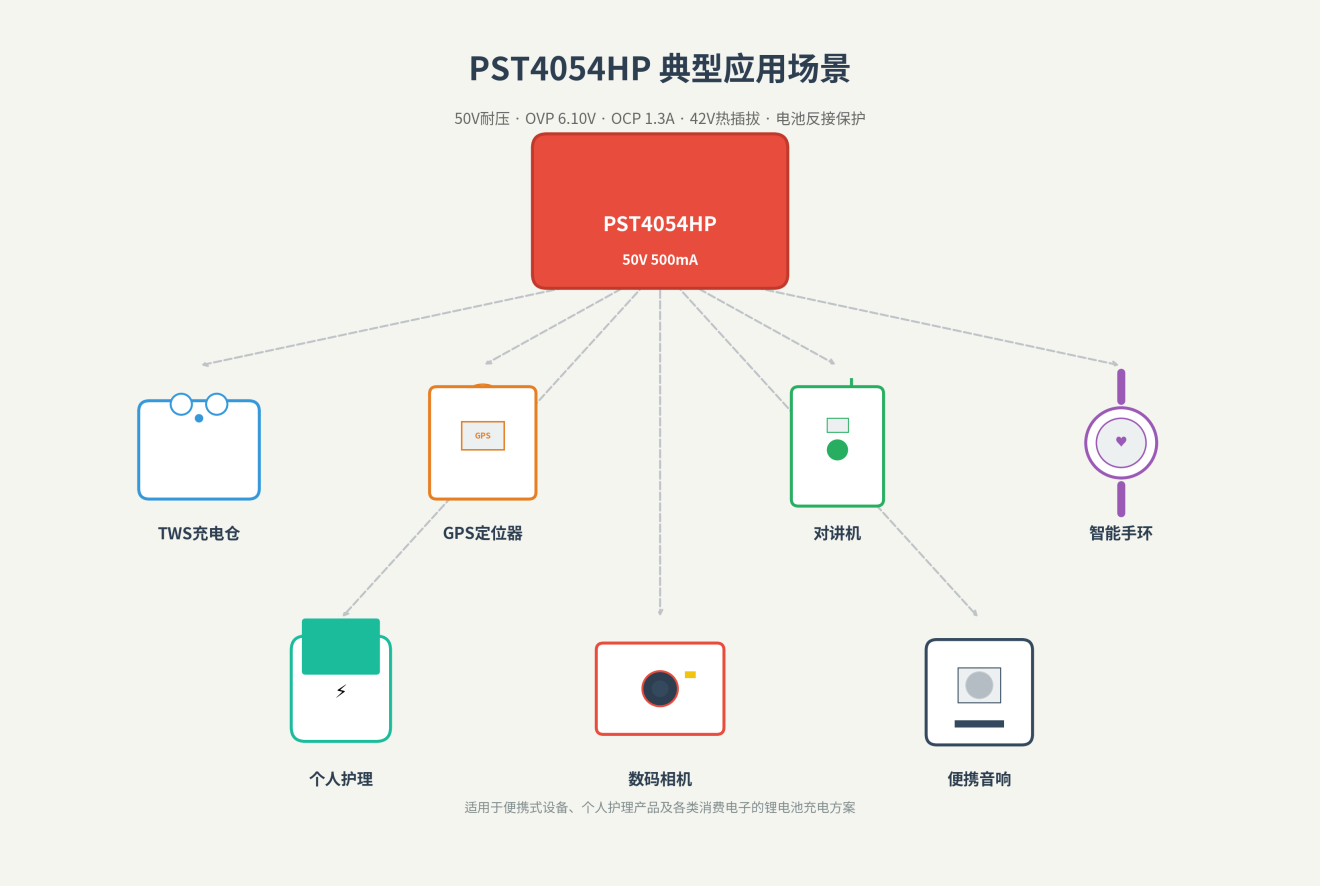

七、应用场景

应用场景

PST4054HP适用于以下对耐压和防护有较高要求的场景：

TWS充电仓：低待机电流延长耳机盒续航

GPS定位器：车载12V/24V供电环境需要高耐压

对讲机：户外设备对输入电压波动容忍度要求高

智能手环/手表：超低待机电流是关键指标

个人护理产品：电池反接保护避免产线误操作损坏

数码相机、便携音响：需要OVP/OCP多重保护的消费品

八、选型参考

参数来源于 PST4054HP 官方数据手册及公开资料，以最新版本为准。
