诡异补偿故障！控制器示数错乱、按复位直接黑屏，根源竟是转换开关接线设计

客户紧急来电反馈：无功补偿控制器功率因数显示异常，屏幕电压仅 229V，但设备出厂适配 380V 供电，客户全程未改动任何接线。我们远程视频查看，故障现象属实，第一时间怀疑设备损坏，一步步排查才揭开隐藏的接线陷阱。

一、现场诡异故障全过程

远程视频可见控制器数据明显失真，电压显示 229V，和现场 380V 供电严重不符。我们指导客户按下设备复位键，按下瞬间控制器直接黑屏、完全无显示，看似控制器彻底断电损坏。

为区分故障点，我们让客户操作柜体手动转换开关，切换至手动档位，电容投切动作全部正常；切回自动档位后，控制器立刻恢复上电、正常显示运行。

这款控制器属于成熟量产机型，投放市场多年，大批量使用从未出现同类故障，基本排除设备本身硬件损坏。我们复盘全部操作流程，终于锁定故障根源。

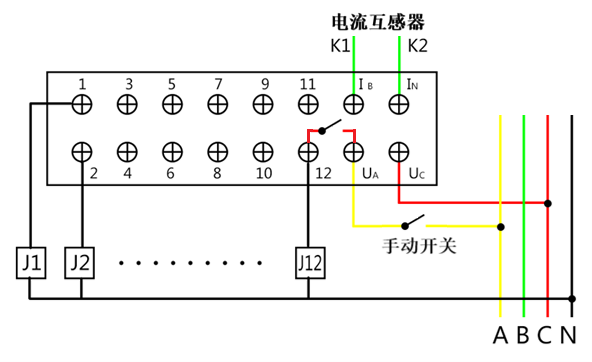

控制器额定工作电源为 AC380V，柜体转换开关分三档：自动、停止、手动；

“停止” 档位仅切断控制器其中一根供电相线，而该线路同时是电容接触器的控制电源线；

客户误将开关拨至停止位后，主供电断开，但电压会经由接触器线圈反向回流至控制器电源端子；

控制器自身功耗极低，微弱回流电足以支撑屏幕点亮、采集数据，只是供电回路异常，电压采样失真，出现 229V 错误示数，同时由于380的相线被改成220V，电压相位会出现30度偏移，导致功率因数也出现较大偏差；

按下复位键后，控制器内部输出继电器断开，接触器线圈回流回路彻底切断，控制器失去供电，直接黑屏无显示；

切回自动档，主供电线路重新导通，控制器恢复正常供电，所有数据、显示全部恢复正常。

整套反常现象全部可以通过这一回路逻辑完整解释，并非控制器质量故障。

转换开关 “停止” 档仅切断单根电源线，存在反向回流隐患，建议改造二次回路，停止档位同步切断控制器双路供电，杜绝串电；

日常巡检提醒操作人员，不要随意拨动转换开关至停止档，避免出现采样失真、设备误判；

遇到控制器示数异常、复位黑屏，先操作手动 / 自动转换开关测试，优先排查二次控制回路串电问题，不要直接判定控制器损坏；

本次故障并非控制器硬件故障，而是柜体转换开关接线不合理造成的反向串电假象。很多看似设备损坏的疑难问题，根源都在二次控制回路细节。排查时,多操作柜体档位、复盘供电回路，就能快速定位隐性接线问题。
